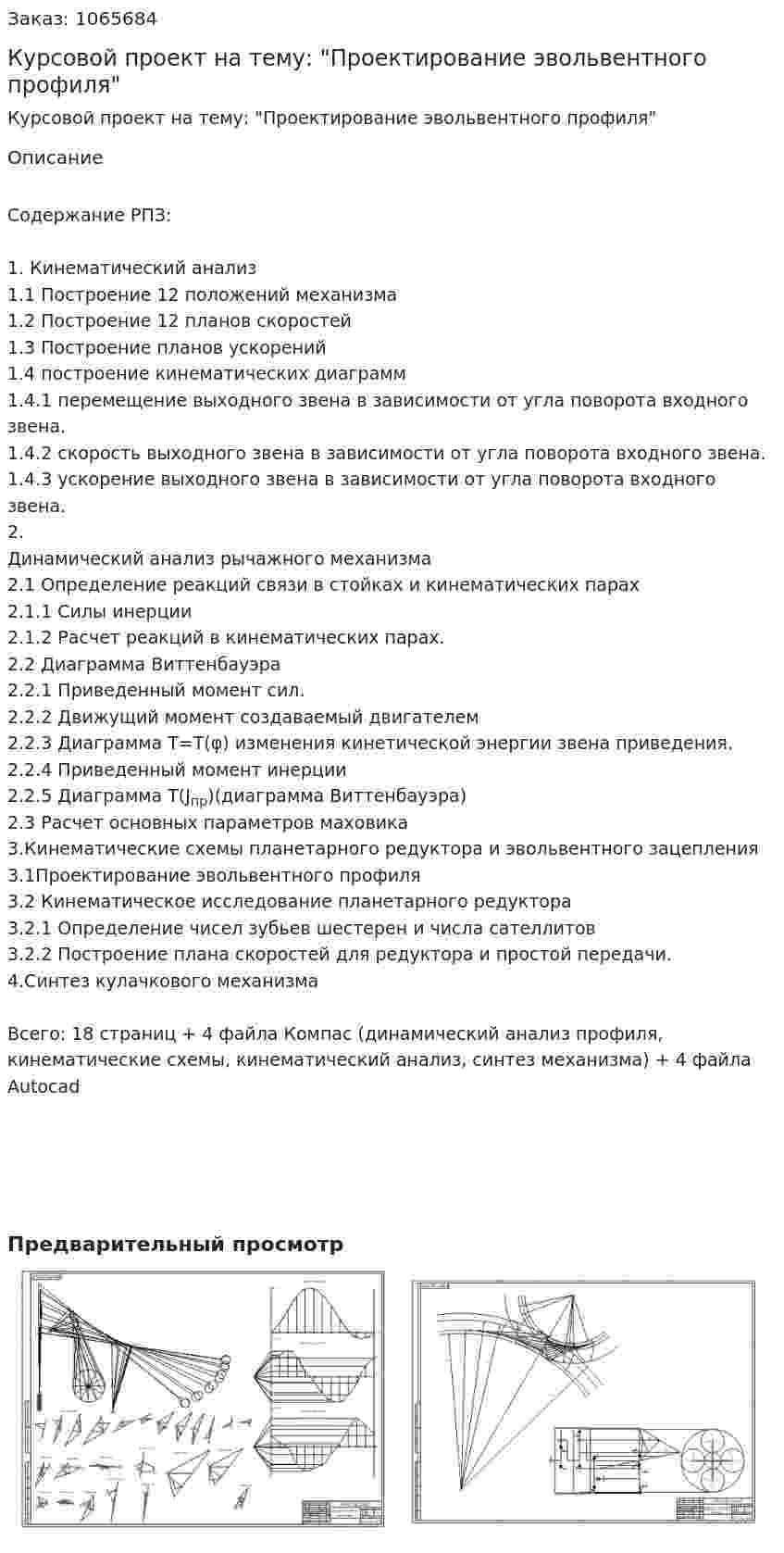

Курсовой проект на тему: "Проектирование эвольвентного профиля"

Содержание РПЗ:

1. Кинематический анализ
1.1 Построение 12 положений механизма
1.2 Построение 12 планов скоростей
1.3 Построение планов ускорений
1.4 построение кинематических диаграмм
1.4.1 перемещение выходного звена в зависимости от угла поворота входного звена.
1.4.2 скорость выходного звена в зависимости от угла поворота входного звена.
1.4.3 ускорение выходного звена в зависимости от угла поворота входного звена.
2. Динамический анализ рычажного механизма
2.1 Определение реакций связи в стойках и кинематических парах
2.1.1 Силы инерции
2.1.2 Расчет реакций в кинематических парах.
2.2 Диаграмма Виттенбауэра
2.2.1 Приведенный момент сил.
2.2.2 Движущий момент создаваемый двигателем
2.2.3 Диаграмма Т=Т(φ) изменения кинетической энергии звена приведения.
2.2.4 Приведенный момент инерции
2.2.5 Диаграмма Т(J_пр)(диаграмма Виттенбауэра)
2.3 Расчет основных параметров маховика
3.Кинематические схемы планетарного редуктора и эвольвентного зацепления
3.1Проектирование эвольвентного профиля
3.2 Кинематическое исследование планетарного редуктора
3.2.1 Определение чисел зубьев шестерен и числа сателлитов
3.2.2 Построение плана скоростей для редуктора и простой передачи.
4.Синтез кулачкового механизма

Всего: 18 страниц + 4 файла Компас (динамический анализ профиля, кинематические схемы, кинематический анализ, синтез механизма) + 4 файла Autocad

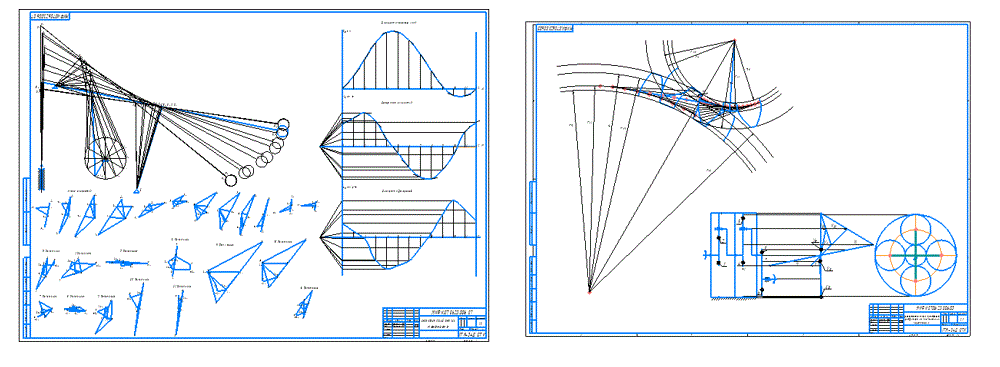

Предварительный просмотр
