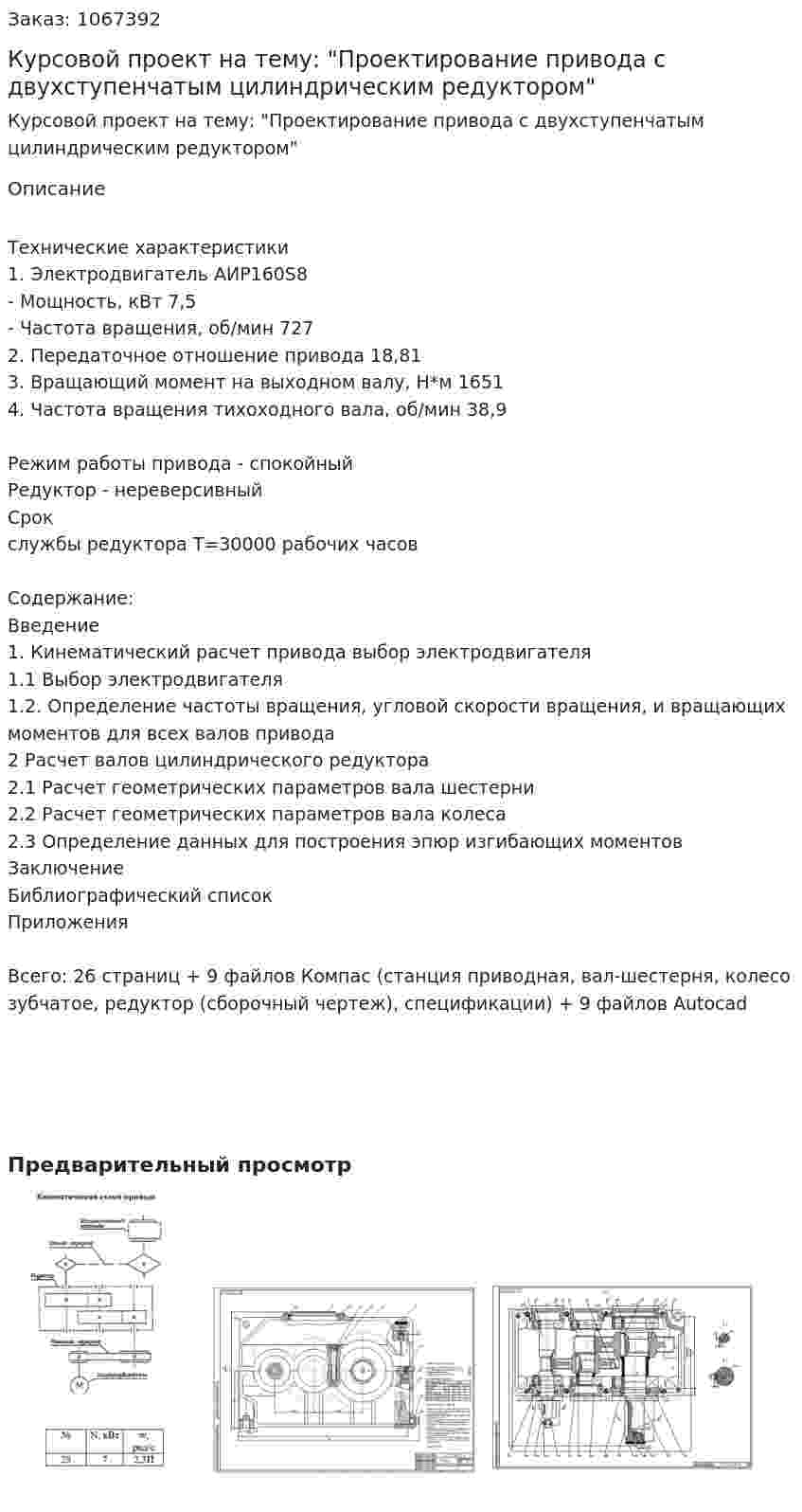

Курсовой проект на тему: "Проектирование привода с двухступенчатым цилиндрическим редуктором"

Технические характеристики
1. Электродвигатель АИР160S8
- Мощность, кВт 7,5
- Частота вращения, об/мин 727
2. Передаточное отношение привода 18,81
3. Вращающий момент на выходном валу, Н*м 1651
4. Частота вращения тихоходного вала, об/мин 38,9

Режим работы привода - спокойный
Редуктор - нереверсивный
Срок службы редуктора Т=30000 рабочих часов

Содержание:
Введение
1. Кинематический расчет привода выбор электродвигателя
1.1 Выбор электродвигателя
1.2. Определение частоты вращения, угловой скорости вращения, и вращающих моментов для всех валов привода
2 Расчет валов цилиндрического редуктора
2.1 Расчет геометрических параметров вала шестерни
2.2 Расчет геометрических параметров вала колеса
2.3 Определение данных для построения эпюр изгибающих моментов
Заключение
Библиографический список
Приложения

Всего: 26 страниц + 9 файлов Компас (станция приводная, вал-шестерня, колесо зубчатое, редуктор (сборочный чертеж), спецификации) + 9 файлов Autocad

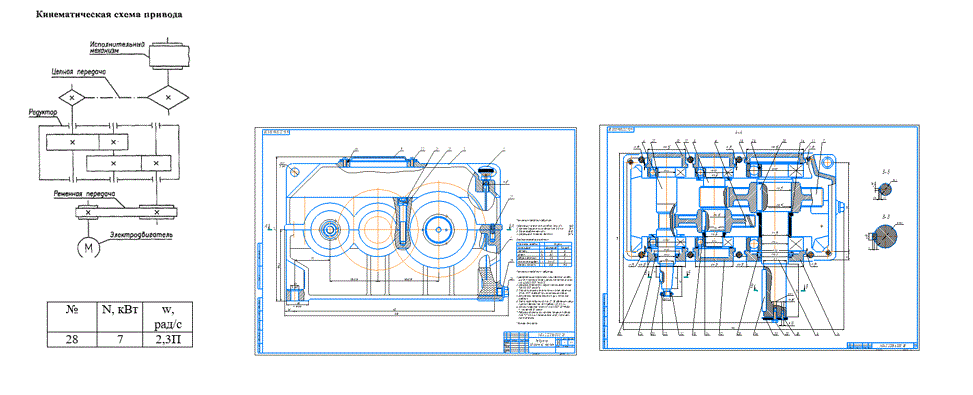

Предварительный просмотр
