Курсовой проект на тему: "Расчет маховика ДВС автомобиля"

L_ОА=0,20 м, l_АС=0,65, X_D=0,3 м; ω₁ =65πс^-1
Требуется выполнить:
1. провести структурный анализ механизма;
2. для восьми равноотстоящих (через 45˚) положений ведущего звена построить положение остальных звеньев;
3. для каждого положения плана механизма построить план скоростей, а для двух положений – план ускорений;
4. вычислить линейные скорости и ускорения звеньев механизма;
5. результаты вычислений свести в таблицы;
6. на планах механизма нанести направления угловых скоростей и ускорений соответствующих звеньев;



Оглавление:
1 Проектирование схемы, структурное и кинематическое исследование рычажного механизма 3
1.1 Структурный анализ механизма 3
1.2 Построение планов механизма 4
1.3 Построение планов скоростей механизма 5
1.4 Построение планов ускорений 7
2 Проектирование неравносмещенной эвольвентной зубчатой передачи и анализ зубчатого механизма 10
2.1 Проектирование зубчатой передачи 15
2.3 Проверка выполнения условий соосности, соседства и сборки планетарного механизма. 17
3 Расчет маховика 18
Список литературы 22

+ 3 файла Компас (проектирование зубчатой передачи, расчет маховика, построение планов скоростей и ускорений механизма)

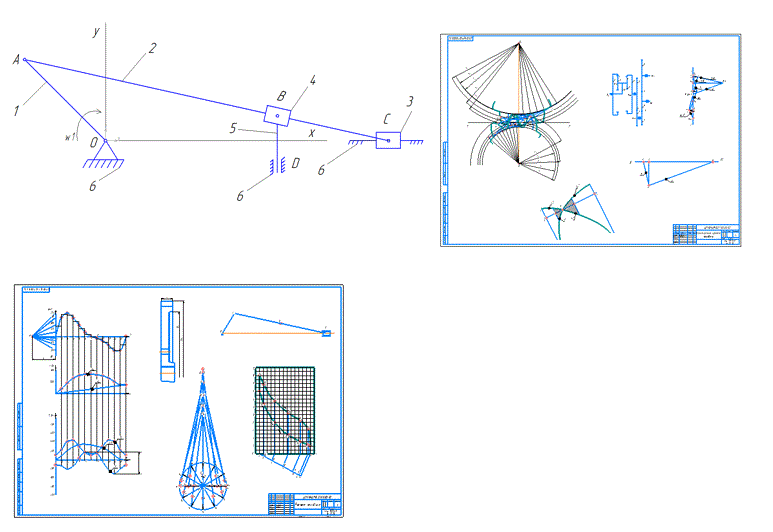

Предварительный просмотр
