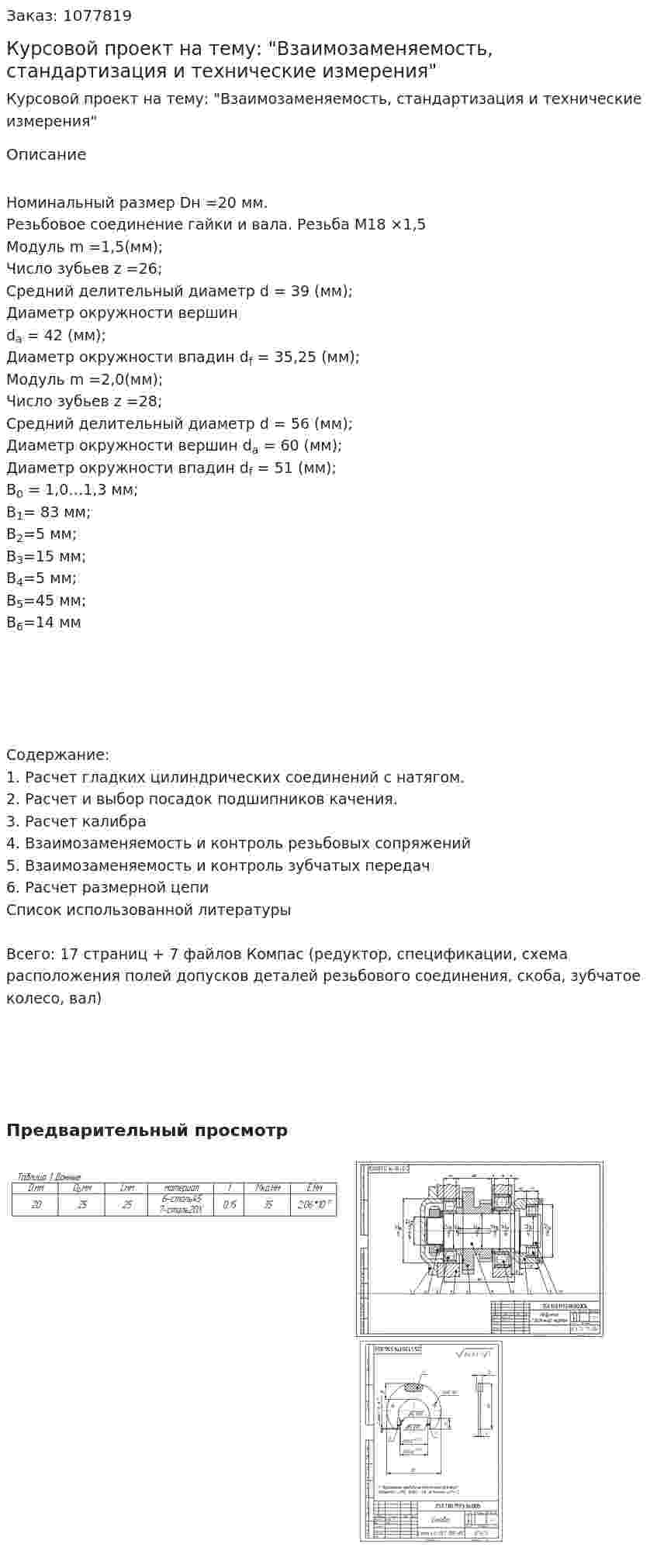

Курсовой проект на тему: "Взаимозаменяемость, стандартизация и технические измерения"

Номинальный размер Dн =20 мм.
Резьбовое соединение гайки и вала. Резьба М18 ×1,5
Модуль m =1,5(мм);
Число зубьев z =26;
Средний делительный диаметр d = 39 (мм);
Диаметр окружности вершин d_а = 42 (мм);
Диаметр окружности впадин d_f = 35,25 (мм);
Модуль m =2,0(мм);
Число зубьев z =28;
Средний делительный диаметр d = 56 (мм);
Диаметр окружности вершин d_а = 60 (мм);
Диаметр окружности впадин d_f = 51 (мм);
В₀ = 1,0…1,3 мм;
В₁= 83 мм;
В₂=5 мм;
В₃=15 мм;
В₄=5 мм;
В₅=45 мм;
В₆=14 мм





Содержание:
1. Расчет гладких цилиндрических соединений с натягом.
2. Расчет и выбор посадок подшипников качения.
3. Расчет калибра
4. Взаимозаменяемость и контроль резьбовых сопряжений
5. Взаимозаменяемость и контроль зубчатых передач
6. Расчет размерной цепи
Список использованной литературы

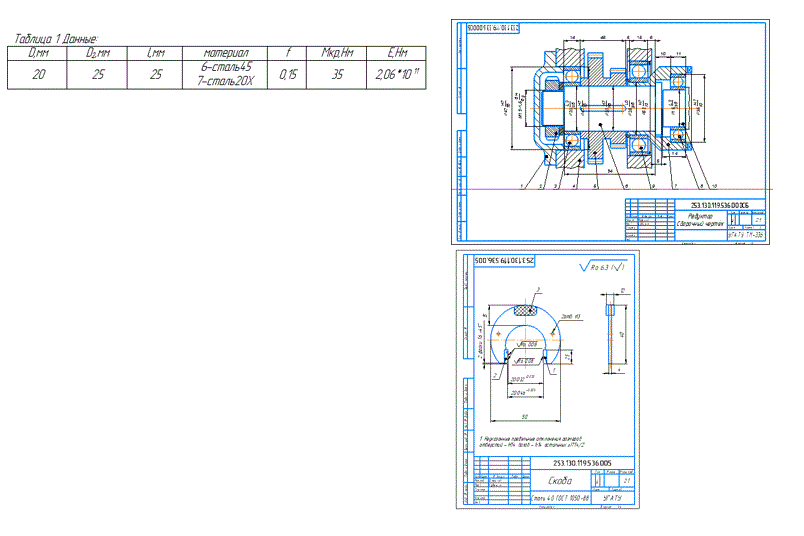

Всего: 17 страниц + 7 файлов Компас (редуктор, спецификации, схема расположения полей допусков деталей резьбового соединения, скоба, зубчатое колесо, вал)

Предварительный просмотр
