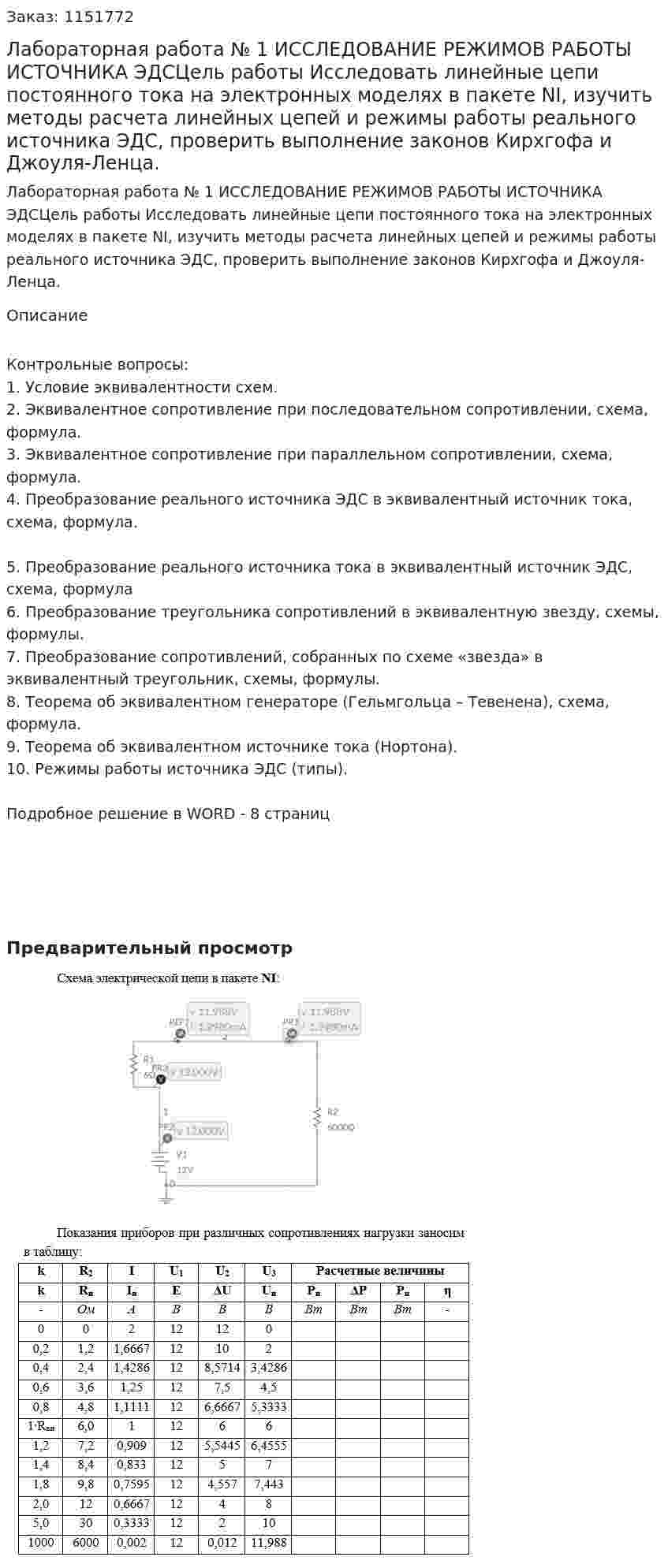

Лабораторная работа № 1 ИССЛЕДОВАНИЕ РЕЖИМОВ РАБОТЫ ИСТОЧНИКА ЭДСЦель работы Исследовать линейные цепи постоянного тока на электронных моделях в пакете NI, изучить методы расчета линейных цепей и режимы работы реального источника ЭДС, проверить выполнение законов Кирхгофа и Джоуля-Ленца.

Контрольные вопросы:
1. Условие эквивалентности схем.
2. Эквивалентное сопротивление при последовательном сопротивлении, схема, формула.
3. Эквивалентное сопротивление при параллельном сопротивлении, схема, формула.
4. Преобразование реального источника ЭДС в эквивалентный источник тока, схема, формула.
5. Преобразование реального источника тока в эквивалентный источник ЭДС, схема, формула
6. Преобразование треугольника сопротивлений в эквивалентную звезду, схемы, формулы.
7. Преобразование сопротивлений, собранных по схеме «звезда» в эквивалентный треугольник, схемы, формулы.
8. Теорема об эквивалентном генераторе (Гельмгольца – Тевенена), схема, формула.
9. Теорема об эквивалентном источнике тока (Нортона).
10. Режимы работы источника ЭДС (типы).

Подробное решение в WORD - 8 страниц

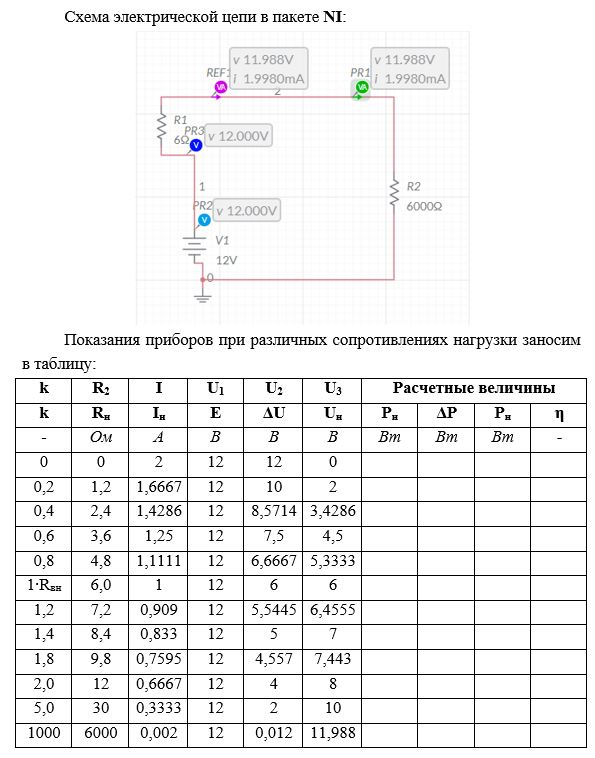

Предварительный просмотр
