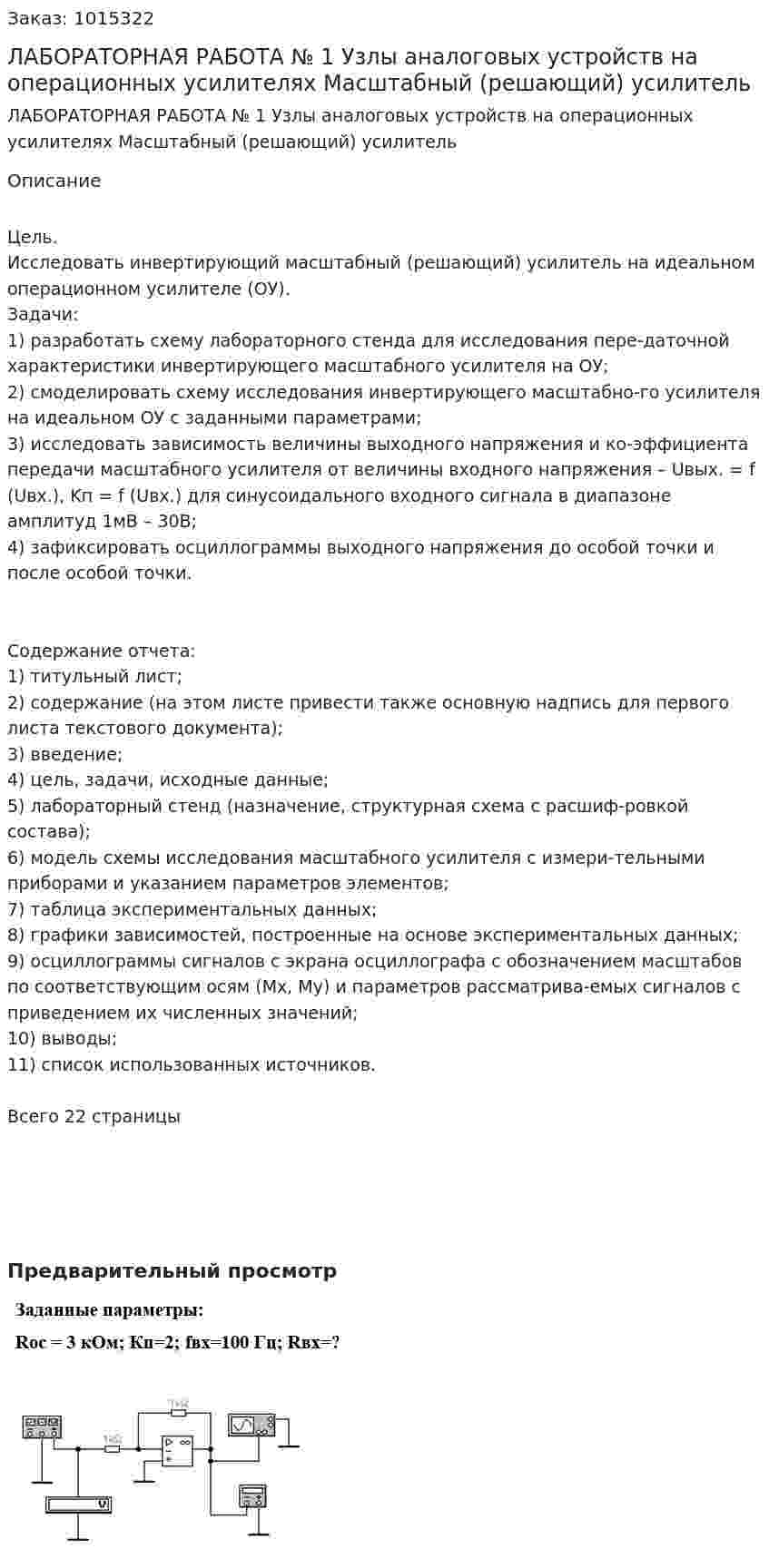

ЛАБОРАТОРНАЯ РАБОТА № 1 Узлы аналоговых устройств на операционных усилителях Масштабный (решающий) усилитель

Цель.
Исследовать инвертирующий масштабный (решающий) усилитель на идеальном операционном усилителе (ОУ).
Задачи:
1) разработать схему лабораторного стенда для исследования пере-даточной характеристики инвертирующего масштабного усилителя на ОУ;

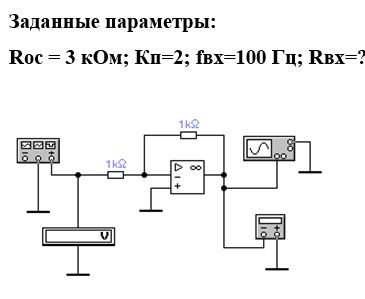

2) смоделировать схему исследования инвертирующего масштабно-го усилителя на идеальном ОУ с заданными параметрами;
3) исследовать зависимость величины выходного напряжения и ко-эффициента передачи масштабного усилителя от величины входного напряжения – Uвых. = f (Uвх.), Kп = f (Uвх.) для синусоидального входного сигнала в диапазоне амплитуд 1мВ – 30В;
4) зафиксировать осциллограммы выходного напряжения до особой точки и после особой точки.


Содержание отчета:
1) титульный лист;
2) содержание (на этом листе привести также основную надпись для первого листа текстового документа);
3) введение;
4) цель, задачи, исходные данные;
5) лабораторный стенд (назначение, структурная схема с расшиф-ровкой состава);
6) модель схемы исследования масштабного усилителя с измери-тельными приборами и указанием параметров элементов;
7) таблица экспериментальных данных;
8) графики зависимостей, построенные на основе экспериментальных данных;
9) осциллограммы сигналов с экрана осциллографа с обозначением масштабов по соответствующим осям (Mx, My) и параметров рассматрива-емых сигналов с приведением их численных значений;
10) выводы;
11) список использованных источников.

Всего 22 страницы

Предварительный просмотр
