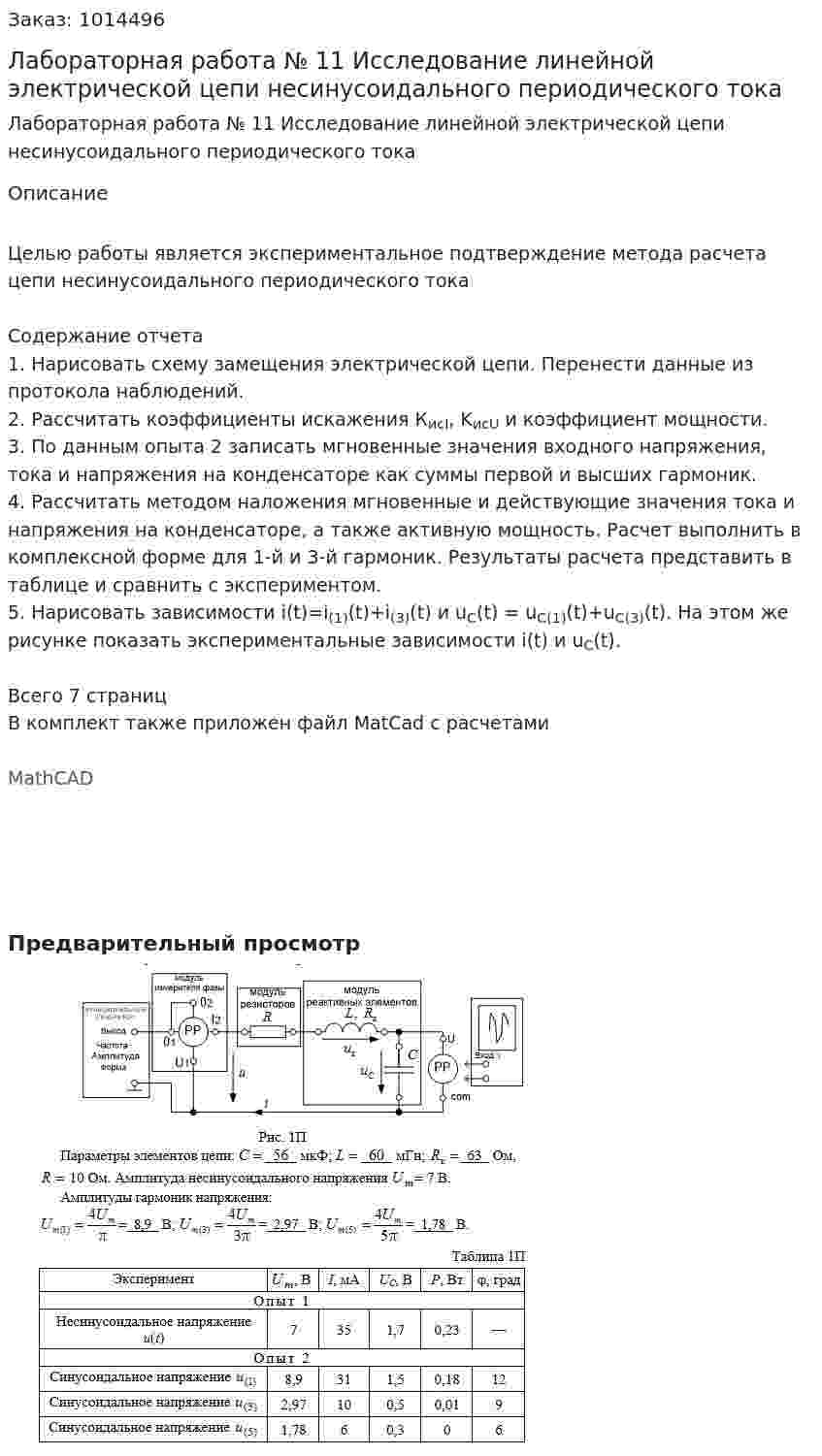

Лабораторная работа № 11 Исследование линейной электрической цепи несинусоидального периодического тока

Целью работы является экспериментальное подтверждение метода расчета цепи несинусоидального периодического тока

Содержание отчета

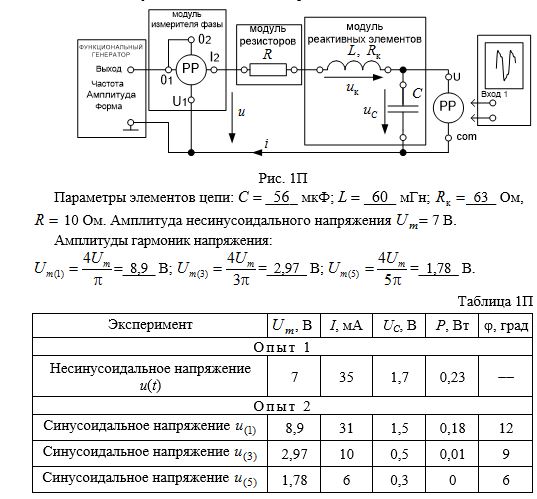

1. Нарисовать схему замещения электрической цепи. Перенести данные из протокола наблюдений.
2. Рассчитать коэффициенты искажения К_исI, K_исU и коэффициент мощности.
3. По данным опыта 2 записать мгновенные значения входного напряжения, тока и напряжения на конденсаторе как суммы первой и высших гармоник.
4. Рассчитать методом наложения мгновенные и действующие значения тока и напряжения на конденсаторе, а также активную мощность. Расчет выполнить в комплексной форме для 1-й и 3-й гармоник. Результаты расчета представить в таблице и сравнить с экспериментом.
5. Нарисовать зависимости i(t)=i₍₁₎(t)+i₍₃₎(t) и u_C(t) = u_C(1)(t)+u_C(3)(t). На этом же рисунке показать экспериментальные зависимости i(t) и u_C(t).

Всего 7 страниц
В комплект также приложен файл MatCad с расчетами

MathCAD

Предварительный просмотр
