ЛАБОРАТОРНАЯ РАБОТА № 4 ИССЛЕДОВАНИЕ ИНДУКТИВНОЙ КАТУШКИ И КОНДЕНСАТОРА ЦЕЛЬ РАБОТЫ 1. Получить навыки экспериментального определения параметров индуктивной катушки и конденсатора. 2. Освоить методы анализа электрической цепи синусоидального тока состоящей из индуктивной катушки или конденсатора.

ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА
1. Исследование индуктивной катушки в цепи постоянного тока.

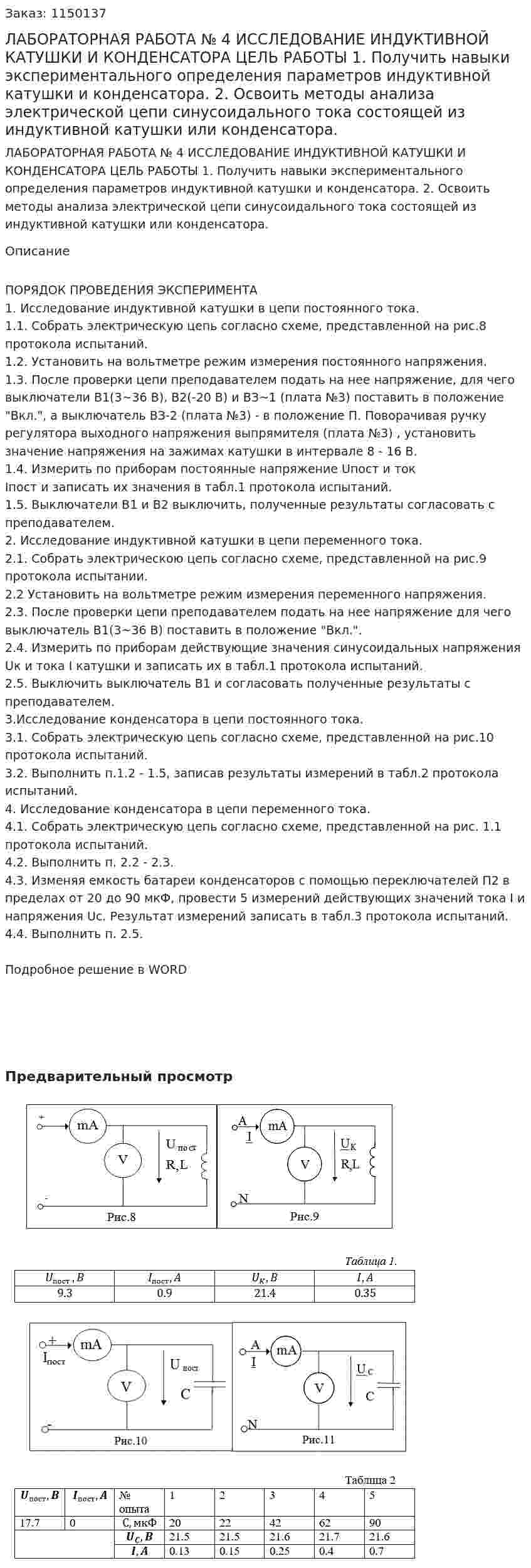

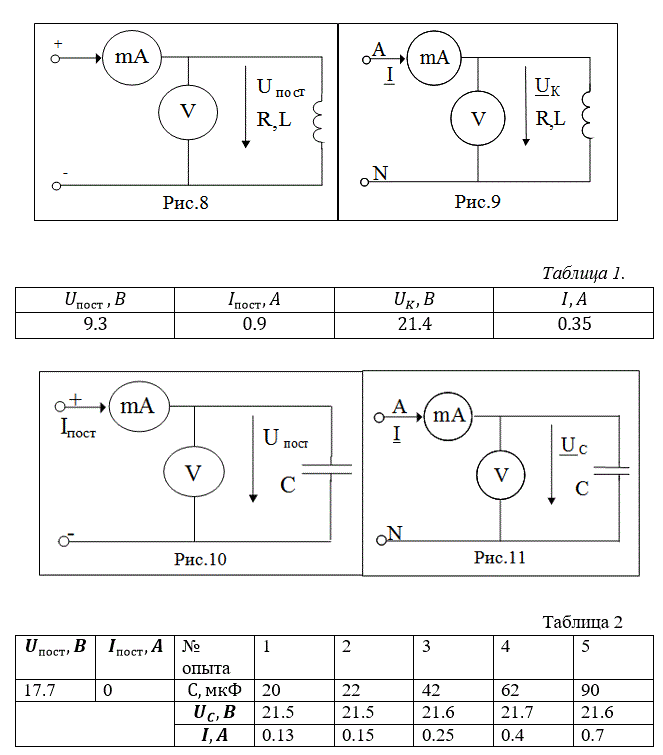

1.1. Собрать электрическую цепь согласно схеме, представленной на рис.8 протокола испытаний.
1.2. Установить на вольтметре режим измерения постоянного напряжения.
1.3. После проверки цепи преподавателем подать на нее напряжение, для чего выключатели В1(3~36 В), В2(-20 В) и ВЗ~1 (плата №3) поставить в положение "Вкл.", а выключатель ВЗ-2 (плата №3) - в положение П. Поворачивая ручку регулятора выходного напряжения выпрямителя (плата №3) , установить значение напряжения на зажимах катушки в интервале 8 - 16 В.
1.4. Измерить по приборам постоянные напряжение Uпост и ток Iпост и записать их значения в табл.1 протокола испытаний.
1.5. Выключатели В1 и В2 выключить, полученные результаты согласовать с преподавателем.
2. Исследование индуктивной катушки в цепи переменного тока.
2.1. Собрать электрическою цепь согласно схеме, представленной на рис.9 протокола испытании.
2.2 Установить на вольтметре режим измерения переменного напряжения.
2.3. После проверки цепи преподавателем подать на нее напряжение для чего выключатель В1(3~36 В) поставить в положение "Вкл.".
2.4. Измерить по приборам действующие значения синусоидальных напряжения Uк и тока I катушки и записать их в табл.1 протокола испытаний.
2.5. Выключить выключатель В1 и согласовать полученные результаты с преподавателем.
3.Исследование конденсатора в цепи постоянного тока.
3.1. Собрать электрическую цепь согласно схеме, представленной на рис.10 протокола испытаний.
3.2. Выполнить п.1.2 - 1.5, записав результаты измерений в табл.2 протокола испытаний.
4. Исследование конденсатора в цепи переменного тока.
4.1. Собрать электрическую цепь согласно схеме, представленной на рис. 1.1 протокола испытаний.
4.2. Выполнить п. 2.2 - 2.3.
4.3. Изменяя емкость батареи конденсаторов с помощью переключателей П2 в пределах от 20 до 90 мкФ, провести 5 измерений действующих значений тока I и напряжения Uc. Результат измерений записать в табл.3 протокола испытаний.
4.4. Выполнить п. 2.5.
