ЛАБОРАТОРНАЯ РАБОТА № 5. ИССЛЕДОВАНИЕ ЦЕПИ С ВЗАИМОИНДУКЦИЕЙ Цель работы Исследование свойств электрических цепей, содержащих индуктивно связанные катушки. Вариант 8

Программа работы
3.1. Предварительный расчет

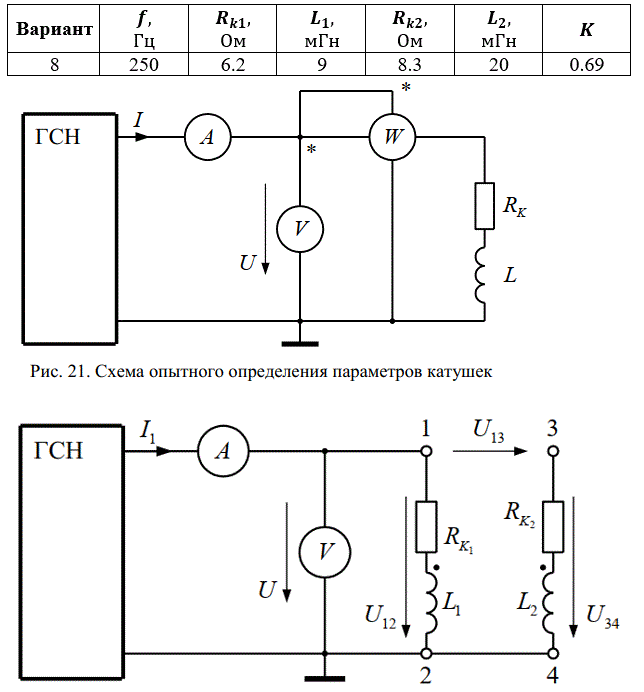

3.1.1. В цепи рис. 21 с параметрами f, Rk1, L1, Rk2, L2, заданными в
табл. 1, для каждой катушки рассчитать I, P, Z, X, R, φ, L при U = 12 В. Результаты расчета записать в табл. 24.
3.1.2. Рассчитать по формуле (10) взаимную индуктивность М.
3.1.3. В цепях рис. 22а, б рассчитать ток I1, напряжения U34, U13, U14
при f из табл. 23 и напряжении U12 = 12 В. Построить для этих цепей векторные диаграммы рис. 20.
3.1.4. В цепях рис. 24 с параметрами, заданными в табл. 23, при
U = 15 В определить I, U1, U2, P, Z, X, L, φ, M при согласном и встречном включении катушек. Построить для обоих случаев включения векторные диаграммы напряжений и токов рис. 19. Результаты расчета записать в табл. 27.

Подробное решение в WORD+файл MathCad

Векторная (топографическая) диаграмма, Индуктивная связь (магнитно-связанные катушки)
