Лабораторная работа № 5 «Трехфазная цепь при соединении приемников звездой» Примечание а) первый и второй опыт – нагрузка симметричная ZA = ZB = ZC. б) третий и четвертый опыт - нагрузка несимметричная ZA ≠ ZB ≠ ZC. в) пятый опыт – обрыв линейного провода ZA = ∞ или ZB = ∞ или ZC = ∞. г) ( в пятом опыте вместо U0 измеряется UР напряжение на разрыве.

Лабораторная работа № 5 «Трехфазная цепь при соединении приемников звездой» Примечание а) первый и второй опыт – нагрузка симметричная ZA = ZB = ZC. б) третий и четвертый опыт - нагрузка несимметричная ZA ≠ ZB ≠ ZC. в) пятый опыт – обрыв линейного провода ZA = ∞ или ZB = ∞ или ZC = ∞. г) ( в пятом опыте вместо U0 измеряется UР напряжение на разрыве.
Описание

по результатам опытов построены четыре векторные диаграммы для разных режимов

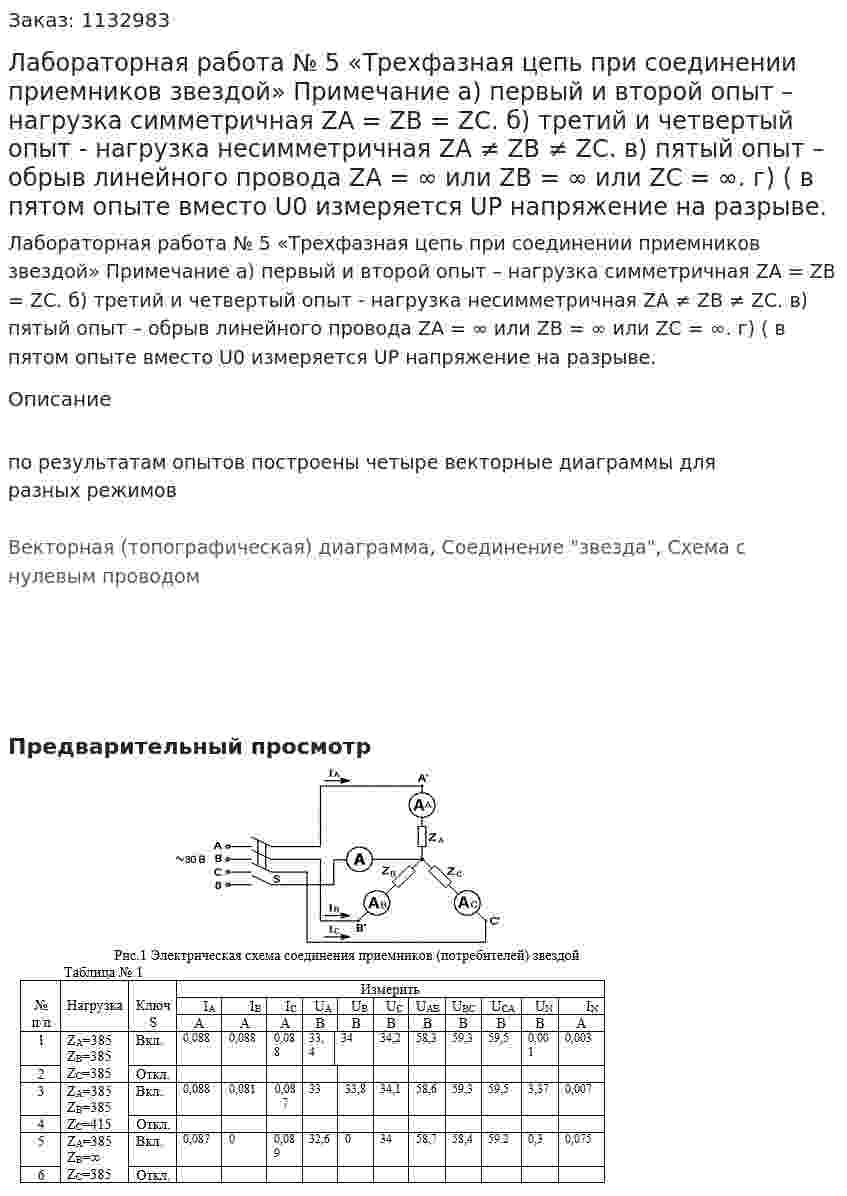

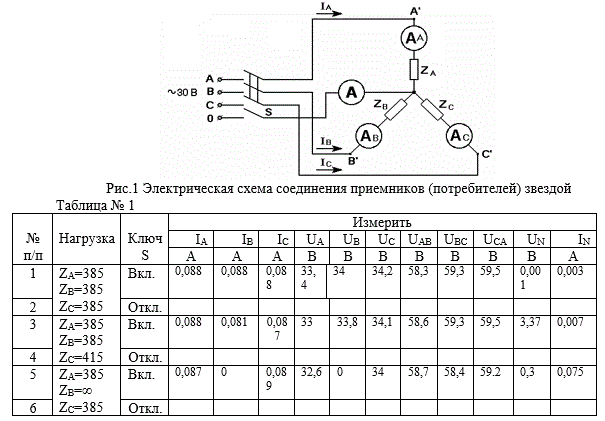

Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом





Лабораторная работа № 5 «Трехфазная цепь при соединении приемников звездой» Примечание а) первый и второй опыт – нагрузка симметричная ZA = ZB = ZC. б) третий и четвертый опыт - нагрузка несимметричная ZA ≠ ZB ≠ ZC. в) пятый опыт – обрыв линейного провода ZA = ∞ или ZB = ∞ или ZC = ∞. г) ( в пятом опыте вместо U0 измеряется UР напряжение на разрыве. (Решение → 34125)

Лабораторная работа № 5 «Трехфазная цепь при соединении приемников звездой» Примечание а) первый и второй опыт – нагрузка симметричная ZA = ZB = ZC. б) третий и четвертый опыт - нагрузка несимметричная ZA ≠ ZB ≠ ZC. в) пятый опыт – обрыв линейного провода ZA = ∞ или ZB = ∞ или ZC = ∞. г) ( в пятом опыте вместо U0 измеряется UР напряжение на разрыве. (Решение → 34125)
