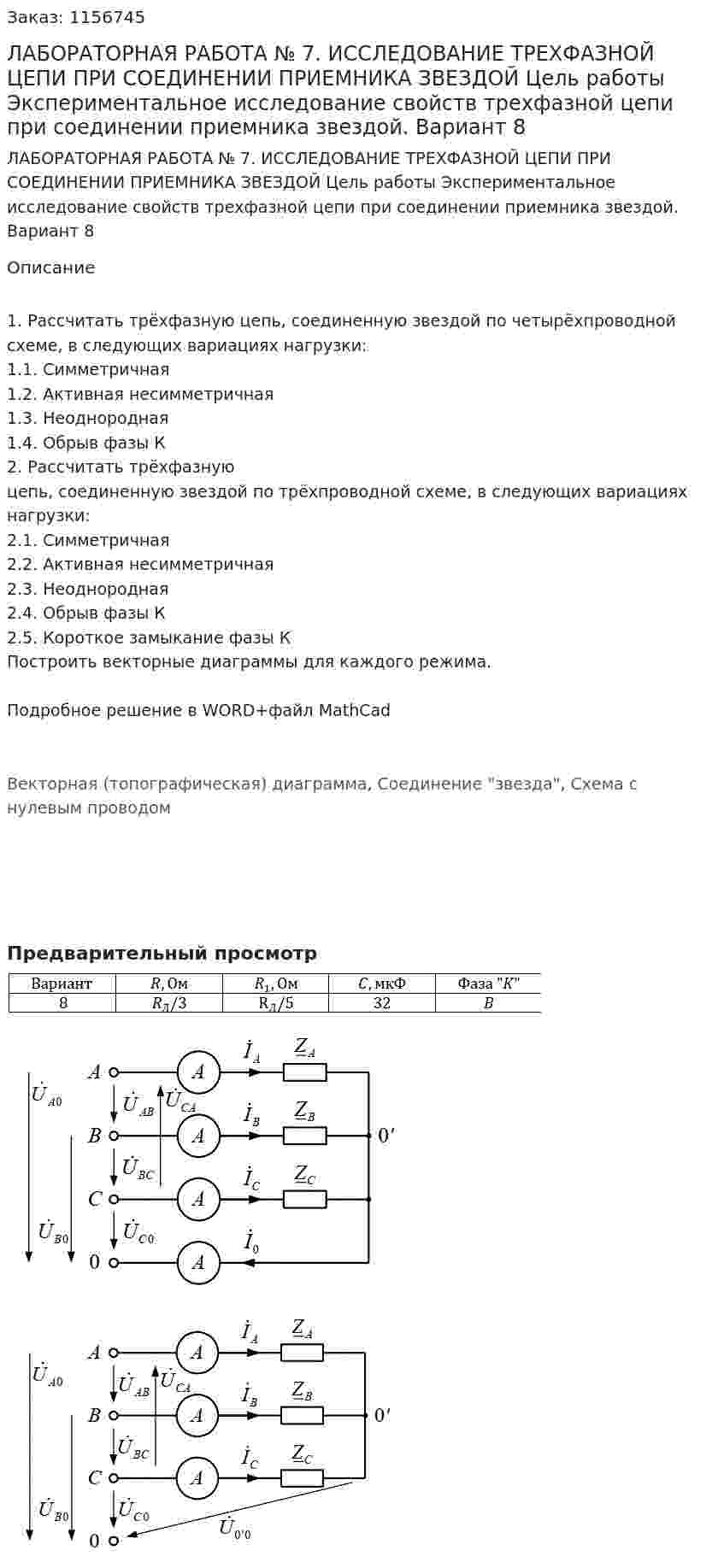

ЛАБОРАТОРНАЯ РАБОТА № 7. ИССЛЕДОВАНИЕ ТРЕХФАЗНОЙ ЦЕПИ ПРИ СОЕДИНЕНИИ ПРИЕМНИКА ЗВЕЗДОЙ Цель работы Экспериментальное исследование свойств трехфазной цепи при соединении приемника звездой. Вариант 8

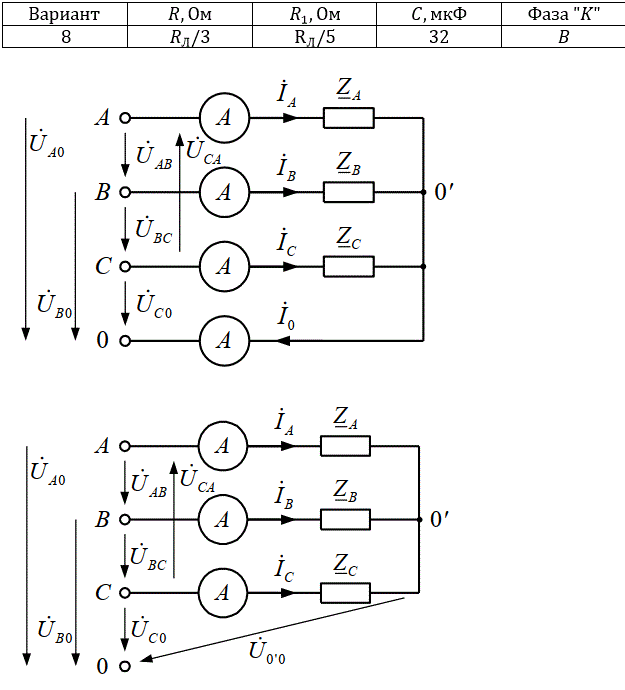

1. Рассчитать трёхфазную цепь, соединенную звездой по четырёхпроводной схеме, в следующих вариациях нагрузки:
1.1. Симметричная
1.2. Активная несимметричная
1.3. Неоднородная
1.4. Обрыв фазы К
2. Рассчитать трёхфазную цепь, соединенную звездой по трёхпроводной схеме, в следующих вариациях нагрузки:
2.1. Симметричная
2.2. Активная несимметричная
2.3. Неоднородная
2.4. Обрыв фазы К
2.5. Короткое замыкание фазы К
Построить векторные диаграммы для каждого режима.

Подробное решение в WORD+файл MathCad


Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом

Предварительный просмотр
