Лабораторная работа № 9 Трехфазная цепь, соединенная звездой
Лабораторная работа № 9 Трехфазная цепь, соединенная звездой
Описание
Целью работы является экспериментальное исследование режимов работы трехфазной цепи при соединении нагрузки звездой.
Исследуются трехпроводная и четырехпроводная схемы.
Содержание отчета
1. Нарисовать схему трехфазной цепи, указать положительные направления токов.

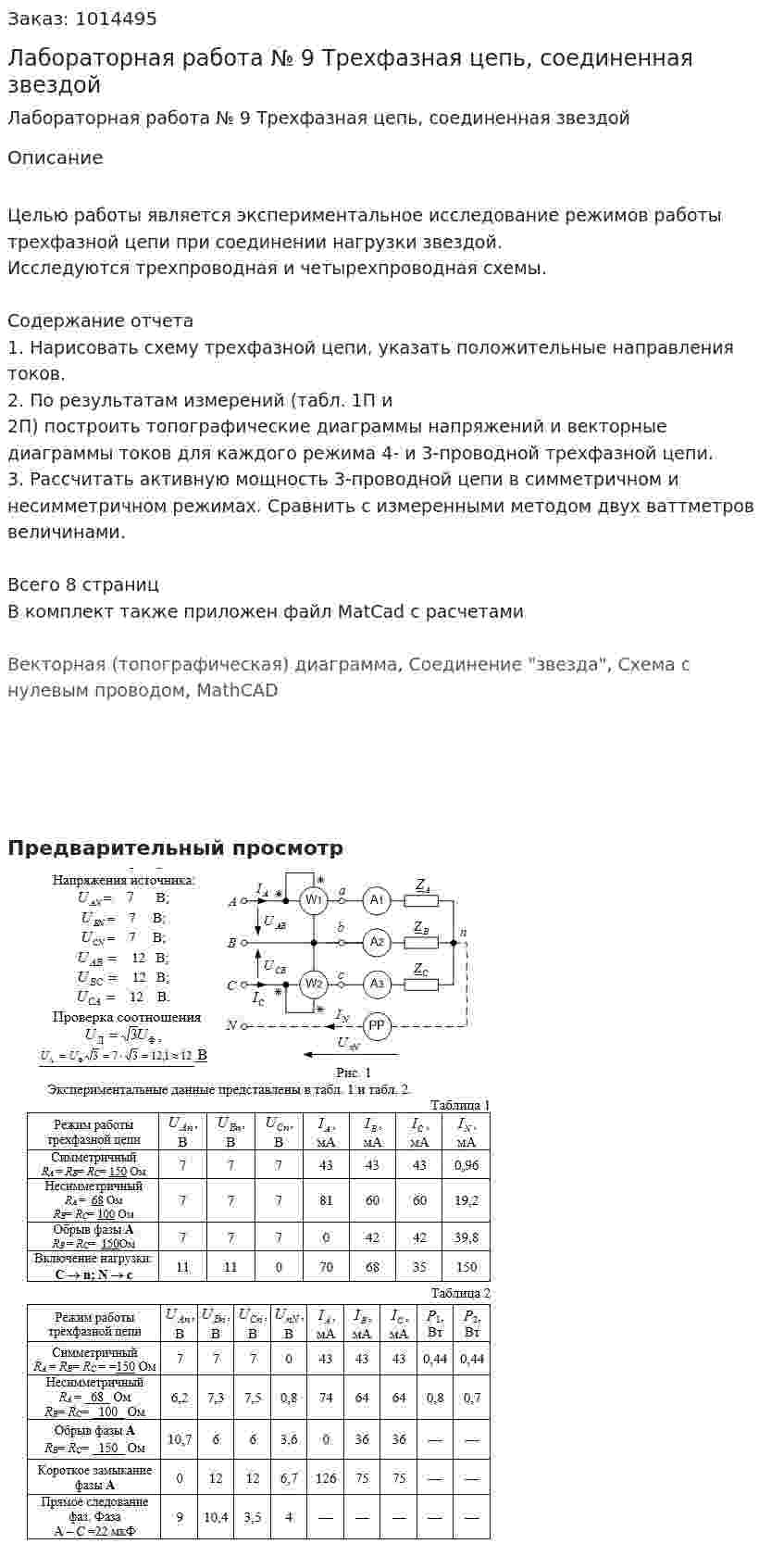

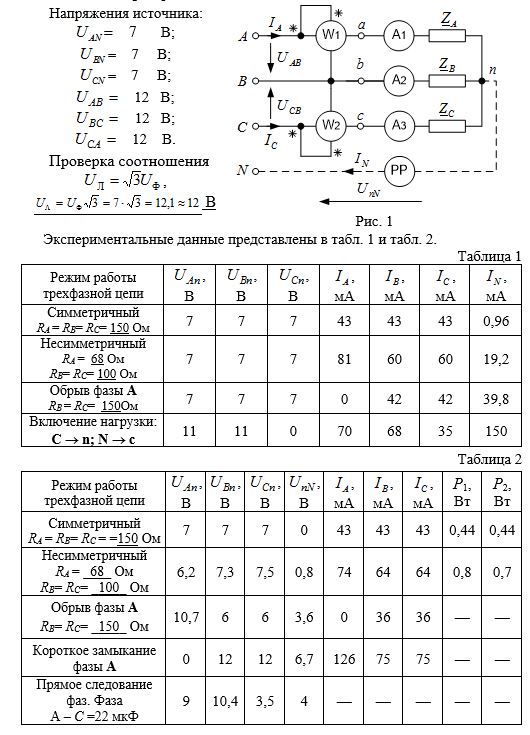

2. По результатам измерений (табл. 1П и 2П) построить топографические диаграммы напряжений и векторные диаграммы токов для каждого режима 4- и 3-проводной трехфазной цепи.
3. Рассчитать активную мощность 3-проводной цепи в симметричном и несимметричном режимах. Сравнить с измеренными методом двух ваттметров величинами.
Всего 8 страниц
В комплект также приложен файл MatCad с расчетами
Векторная (топографическая) диаграмма, Соединение "звезда", Схема с нулевым проводом, MathCAD
