Лабораторная работа №1 Знакомство с CPN ToolsДисциплина: «Математические основы теории систем»Целью лабораторной работы является знакомство с интерфейсом и возможностями программы CPN Tools, процессом построения моделей, определением типов данных, объявлением переменных, заданием охранных выражений переходов, заданием выражений на дугах. Также знакомство со вспомогательными графическими элементами, предназначенными для организации элементов модели. Еще одной целью является знакомство с процессом выполнения и отладки моделей. Вариант 3

Задание 1
Постройте модель (рис. 6) установите маркировку позиций Р1, Р4 в соответствии с вариантом задания (таблица 3). Варианту (n1, n2, n3) (v1, v2, v3) будет соответствовать маркировка n1`v1++n2`v2++n3`v3.

Задание 2

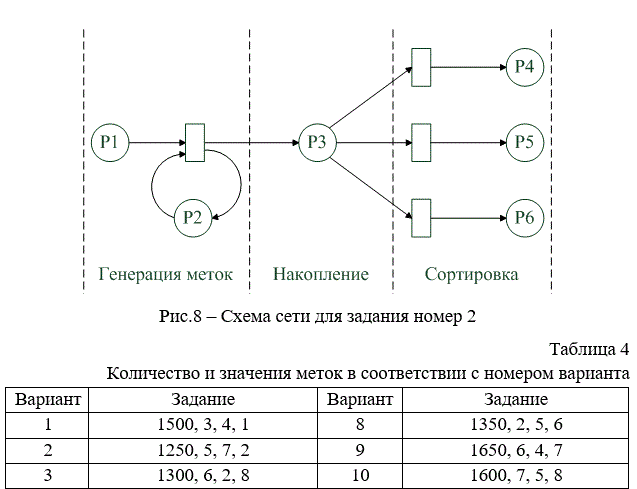

Построить сеть, приведенную на рисунке 8. Сеть должна осуществить генерацию N меток (всего) типа INT со значениP2ями v1, v2, v3 соответственно. После генерации метки должны быть отсортированы в соответствии со значениями в позициях Р4, Р5, Р6 соответственно. Варианты задания приведены в таблице 4, в виде N, v1, v2, v3.

Задание 3
Модифицировать сеть из задания 2 таким образом, чтобы можно было генерировать метки с заранее известным процентным распределением по значениям.
