ЛАБОРАТОРНАЯ РАБОТА №2 ИССЛЕДОВАНИЕ ЛИНЕЙНОЙ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОСТОЯННОГО ТОКА СО СМЕШАННЫМ СОЕДИНЕНИЕМ РЕЗИСТОРОВ ЦЕЛЬ РАБОТЫ 1. Усовершенствовать навыки сборки электрических цепей и пользования электроизмерительными приборами. 2. Закрепить теоретические сведения о методах анализа электрических цепей со смешанным соединением потребителей.

ПОРЯДОК ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТА

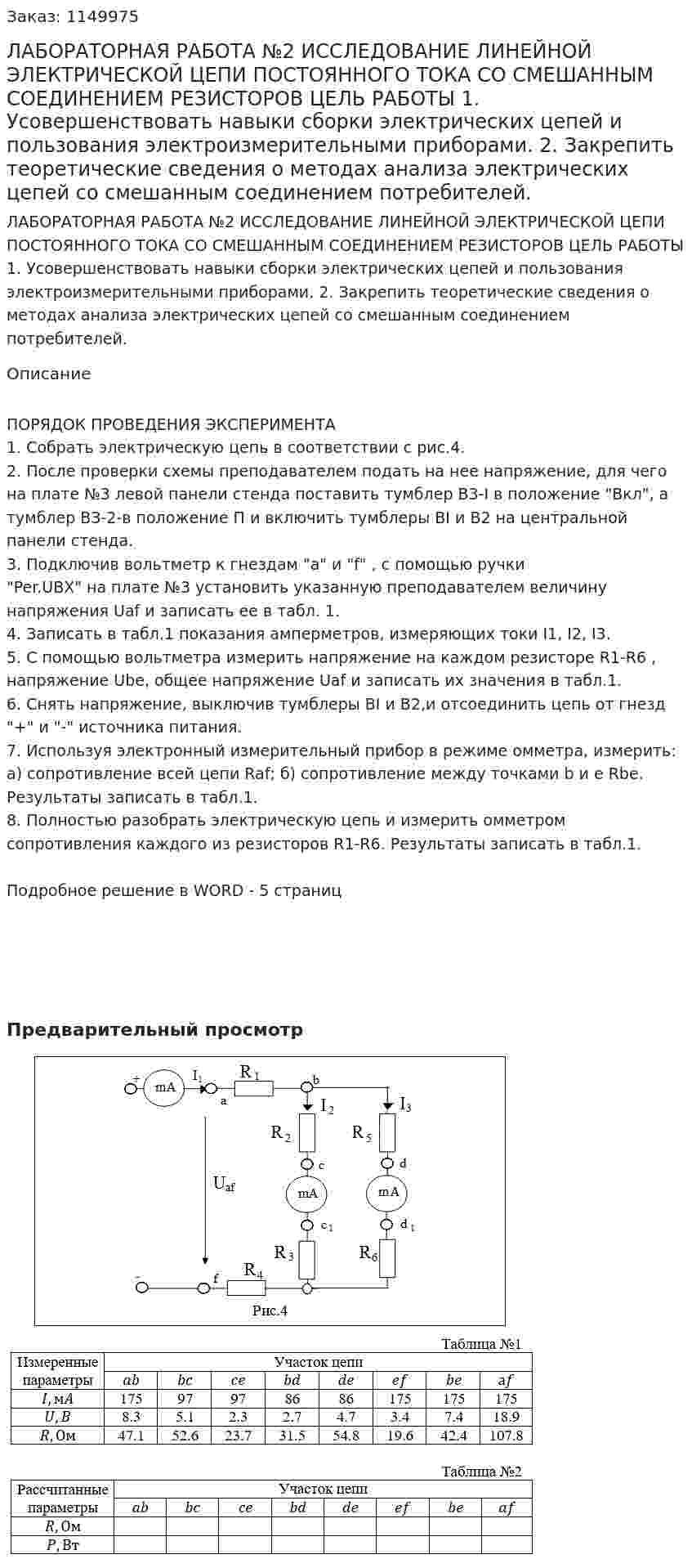

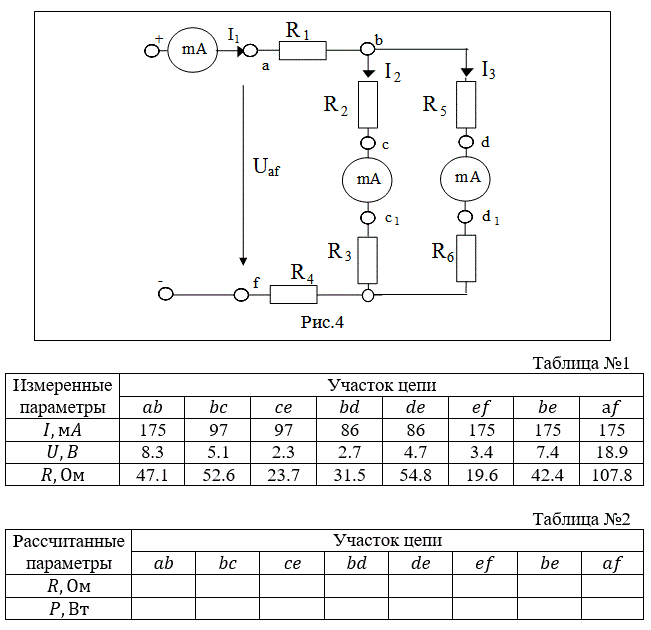

1. Собрать электрическую цепь в соответствии с рис.4.
2. После проверки схемы преподавателем подать на нее напряжение, для чего на плате №3 левой панели стенда поставить тумблер B3-I в положение "Вкл", а тумблер ВЗ-2-в положение П и включить тумблеры BI и В2 на центральной панели стенда.
3. Подключив вольтметр к гнездам "a" и "f" , с помощью ручки "Per.UВХ" на плате №3 установить указанную преподавателем величину напряжения Uaf и записать ее в табл. 1.
4. Записать в табл.1 показания амперметров, измеряющих токи I1, I2, I3.
5. С помощью вольтметра измерить напряжение на каждом резисторе R1-R6 , напряжение Ube, общее напряжение Uaf и записать их значения в табл.1.
6. Снять напряжение, выключив тумблеры BI и В2,и отсоединить цепь от гнезд "+" и "-" источника питания.
7. Используя электронный измерительный прибор в режиме омметра, измерить: а) сопротивление всей цепи Raf; б) сопротивление между точками b и e Rbe. Результаты записать в табл.1.
8. Полностью разобрать электрическую цепь и измерить омметром сопротивления каждого из резисторов R1-R6. Результаты записать в табл.1.
