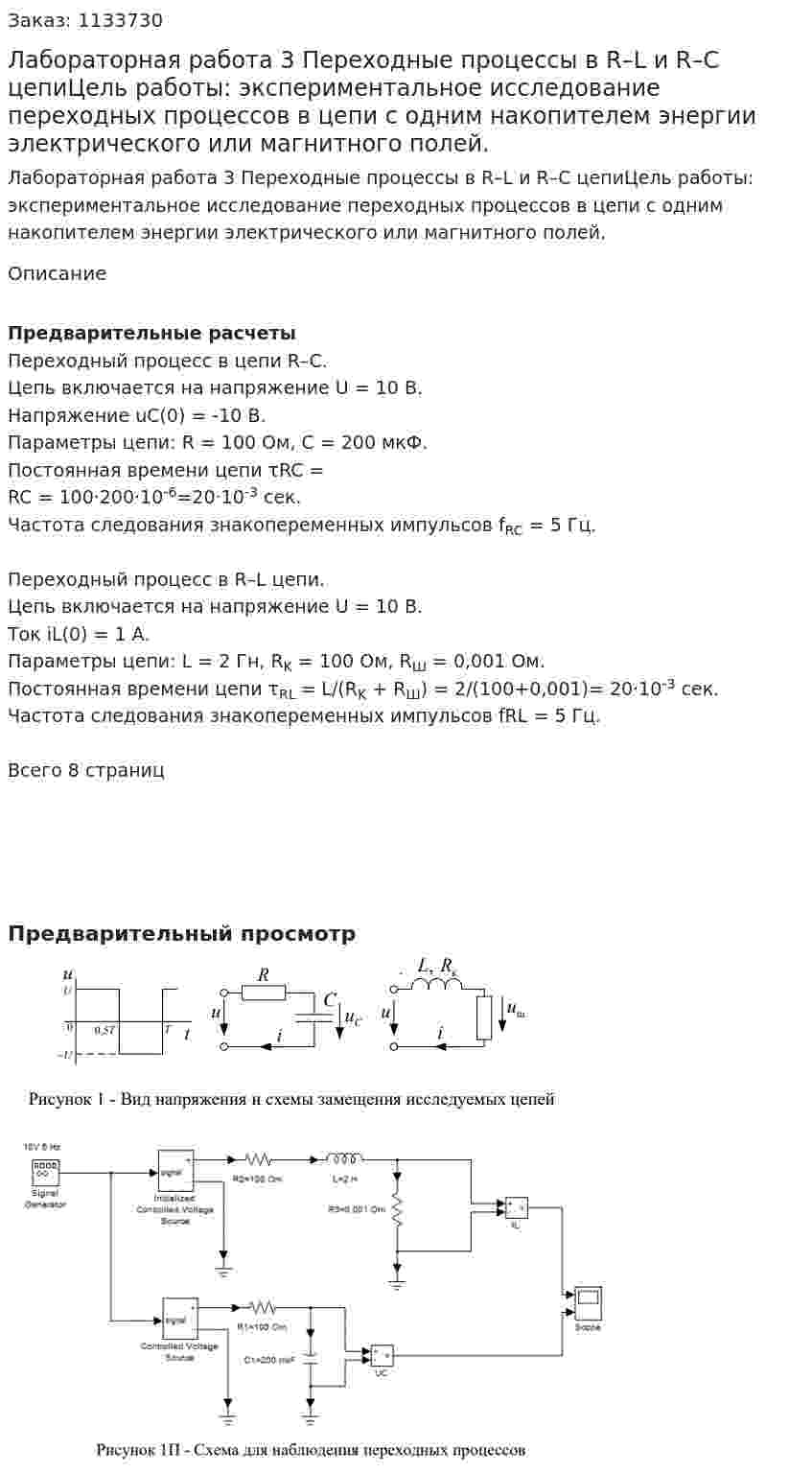

Лабораторная работа 3 Переходные процессы в R–L и R–C цепиЦель работы: экспериментальное исследование переходных процессов в цепи с одним накопителем энергии электрического или магнитного полей.

Предварительные расчеты

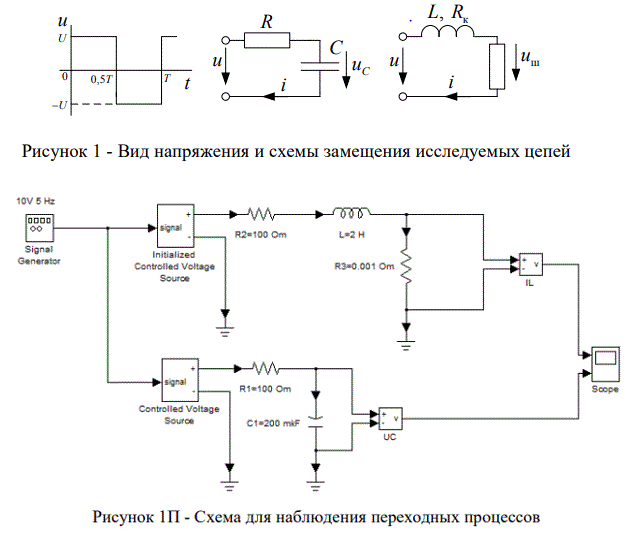

Переходный процесс в цепи R–C.
Цепь включается на напряжение U = 10 В.
Напряжение uC(0) = -10 В.
Параметры цепи: R = 100 Ом, C = 200 мкФ.
Постоянная времени цепи τRC = RC = 100·200·10^-6=20·10^-3 сек.
Частота следования знакопеременных импульсов f_RC = 5 Гц.

Переходный процесс в R–L цепи.
Цепь включается на напряжение U = 10 В.
Ток iL(0) = 1 А.
Параметры цепи: L = 2 Гн, R_K = 100 Ом, R_Ш = 0,001 Ом.
Постоянная времени цепи τ_RL = L/(R_K + R_Ш) = 2/(100+0,001)= 20·10^-3 сек.
Частота следования знакопеременных импульсов fRL = 5 Гц.
