Лабораторная работа №3Цель работы: Ознакомиться с устройством и принципом действия биполярного транзистора. Изучить его вольтамперные характеристики в схеме включения с общим эмиттером (ОЭ) и по статическим вольтамперным характеристикам определить h-параметры транзистора

Основные технические характеристики транзистора 2N4061:
- Структура - p-n-p
- Напряжение коллектор-эмиттер, не более: -30 В
- Напряжение коллектор-база, не более: -30 В
- Напряжение эмиттер-база, не более: -6 V
- Ток коллектора, не более: -0.2 А
- Рассеиваемая мощность коллектора, не более: 0.625 Вт
- Коэффициент усиления транзистора по току (hfe): от 90 до 330



Подробное решение в WORD+файл MathCad+исходник Multisim

Multisim

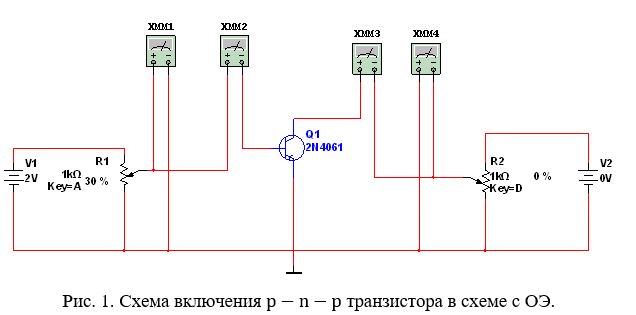

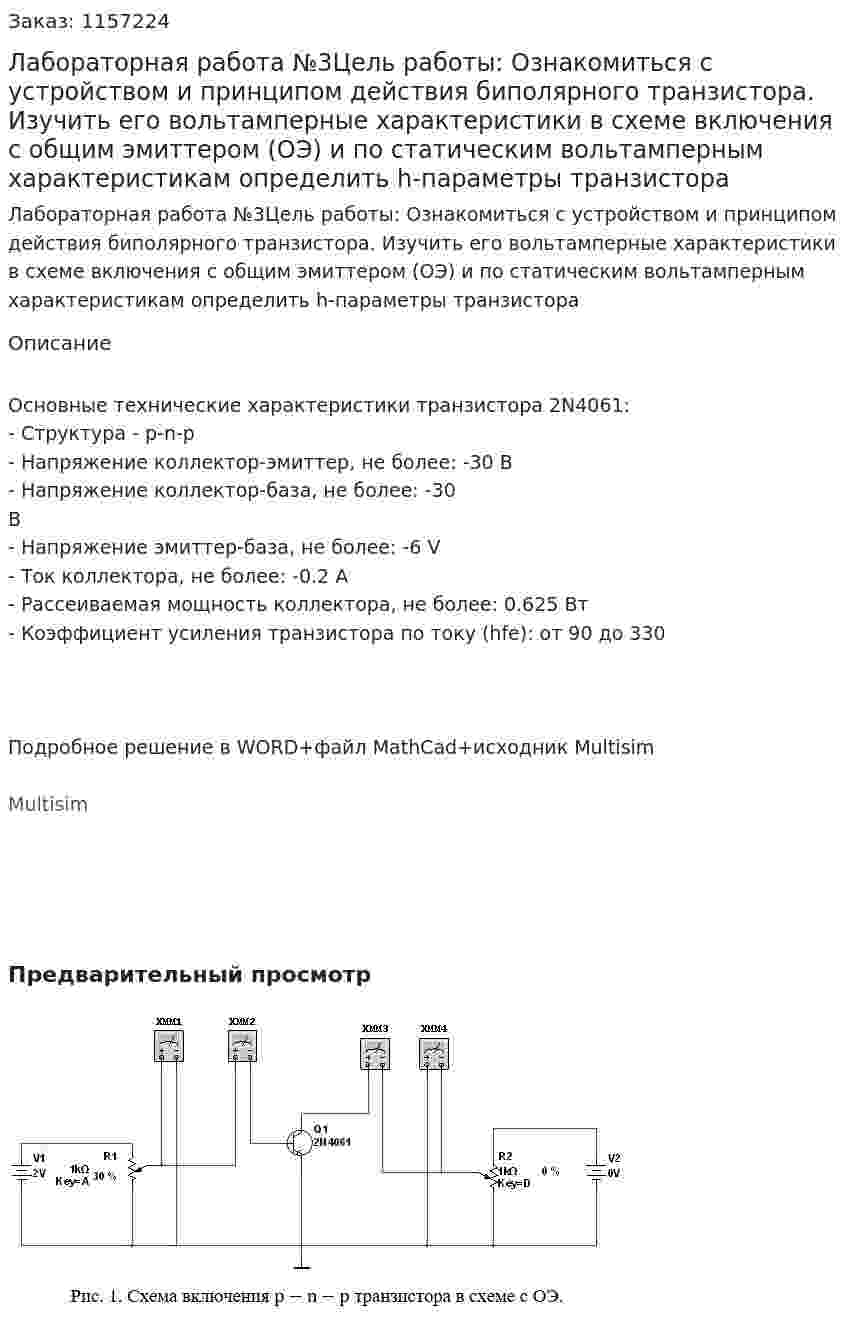

Предварительный просмотр
