ЛАБОРАТОРНАЯ РАБОТА №4 ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ С ПАРАЛЛЕЛЬНО СОЕДИНЕННЫМИ ИНДУКТИВНОЙ КАТУШКОЙ И КОНДЕНСАТОРОМ ЦЕЛЬ РАБОТЫ 1.1. Опытная проверка основных соотношений для цепи синусоидального тока с параллельно соединенными индуктивной катушкой и конденсатором переменной емкости. 1.2. Ознакомление с явлением резонанса токов и условиями, при которых он возникает.
ЛАБОРАТОРНАЯ РАБОТА №4 ИССЛЕДОВАНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ С ПАРАЛЛЕЛЬНО СОЕДИНЕННЫМИ ИНДУКТИВНОЙ КАТУШКОЙ И КОНДЕНСАТОРОМ ЦЕЛЬ РАБОТЫ 1.1. Опытная проверка основных соотношений для цепи синусоидального тока с параллельно соединенными индуктивной катушкой и конденсатором переменной емкости. 1.2. Ознакомление с явлением резонанса токов и условиями, при которых он возникает.
Описание

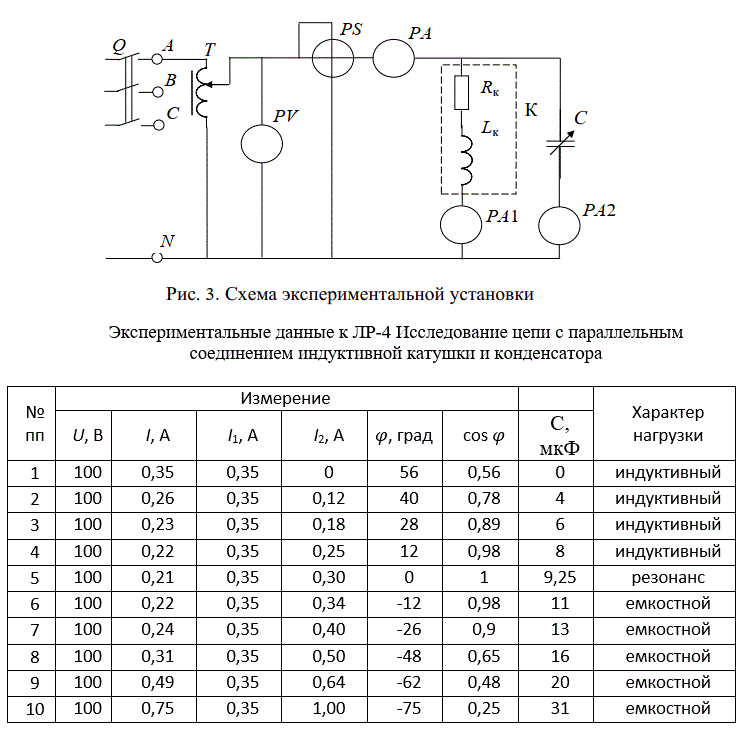

ОПИСАНИЕ ЭКСПЕРИМЕНТАЛЬНОЙ УСТАНОВКИ
Исследования проводятся на стенде ЛЭС-5, питающемся от
трёхфазной сети напряжением 220/127 В. Для проведения лабораторной работы используется следующая аппаратура стенда: блок включения, автотрансформатор, блок конденсаторов, а также индуктивная катушка К. Применяемые измерительные приборы: РV – вольтметр на напряжение 150 В (типа 3533); PS – фазометр на напряжение 127 В, ток 5 А (типа Д5781); РА, РА1, РА2 – амперметры на ток 1 А (типа 3525).
7. КОНТРОЛЬНЫЕ ВОПРОСЫ
7.1. Как определить активную, реактивную и полную проводимость цепи?
7.2. В каких цепях и при каких условиях может возникнуть резонанс токов?
7.3. По какому признаку была найдена точка резонанса в экспериментах? Докажите правильность этого метода.
7.4. Чему равен коэффициент мощности электрической цепи при резонансе токов?
7.5. Где используется явление резонанса токов?
7.6. Почему стремятся повышать коэффициент мощности электрических установок?
7.7. Как влияет коэффициент мощности разветвленной цепи на величину общего тока?
7.8. Когда ток в неразветвленной части цепи отстает по фазе от напряжения и когда опережает напряжение?
7.9. Могут ли токи в ветвях электрической цепи превышать ток в неразветвленной части этой же цепи?
7.10. Объяснить векторные диаграммы для различных режимов работы экспериментальной установки (BL > ВС, BL = ВС, BL <ВС).
7.11. Объяснить вид построенных в пункте 6.3 кривых.
7.12. Задача. В цепь переменного тока включены параллельно
катушка, активное сопротивление которой R Ом, индуктивное – XL Ом, и конденсатор. Определить величину емкостного сопротивления, при котором в данной цепи возникает резонанс токов, и величину тока в неразветвленной части цепи, если напряжение сети U = 6 В. Значения R и XL задает преподаватель.
Подробное решение в WORD (18 страниц)+файл MathCad
Векторная (топографическая) диаграмма
