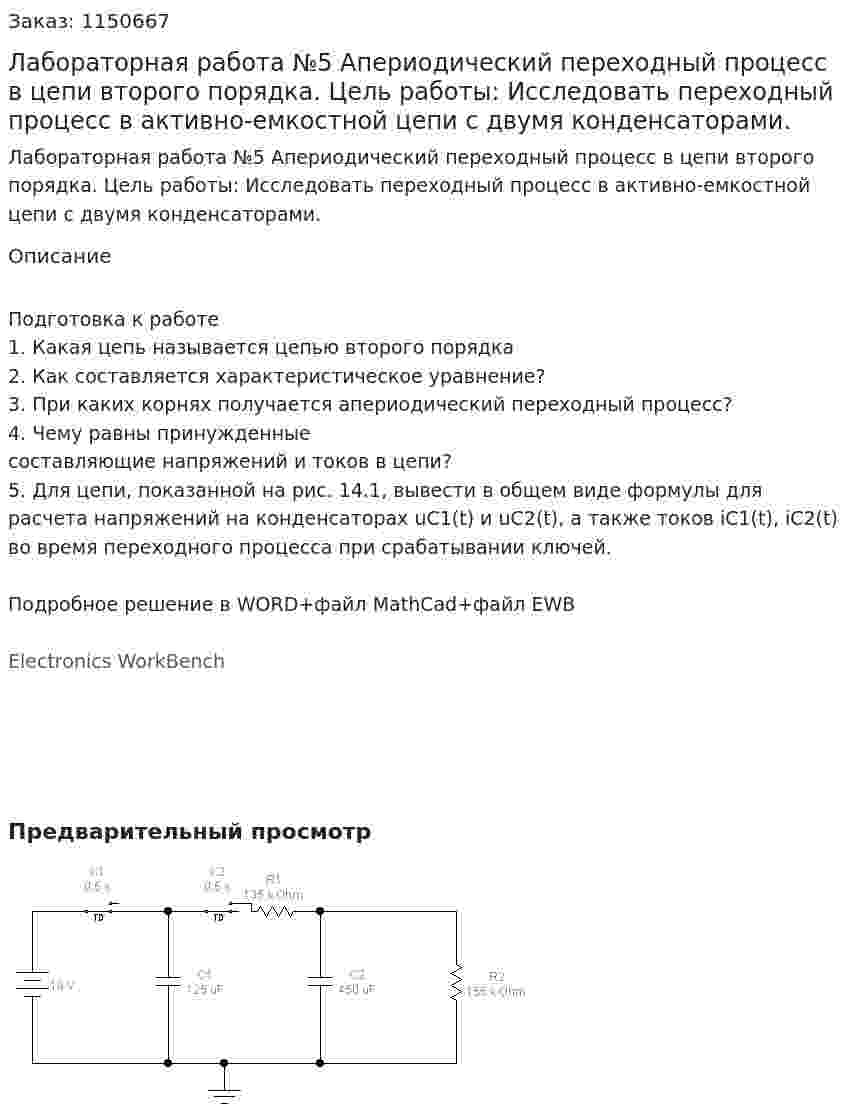

Лабораторная работа №5 Апериодический переходный процесс в цепи второго порядка. Цель работы: Исследовать переходный процесс в активно-емкостной цепи с двумя конденсаторами.
Лабораторная работа №5 Апериодический переходный процесс в цепи второго порядка. Цель работы: Исследовать переходный процесс в активно-емкостной цепи с двумя конденсаторами.
Описание
Подготовка к работе
1. Какая цепь называется цепью второго порядка
2. Как составляется характеристическое уравнение?
3. При каких корнях получается апериодический переходный процесс?
4. Чему равны принужденные составляющие напряжений и токов в цепи?
5. Для цепи, показанной на рис. 14.1, вывести в общем виде формулы для расчета напряжений на конденсаторах uC1(t) и uC2(t), а также токов iC1(t), iC2(t) во время переходного процесса при срабатывании ключей.
Подробное решение в WORD+файл MathCad+файл EWB
Electronics WorkBench
