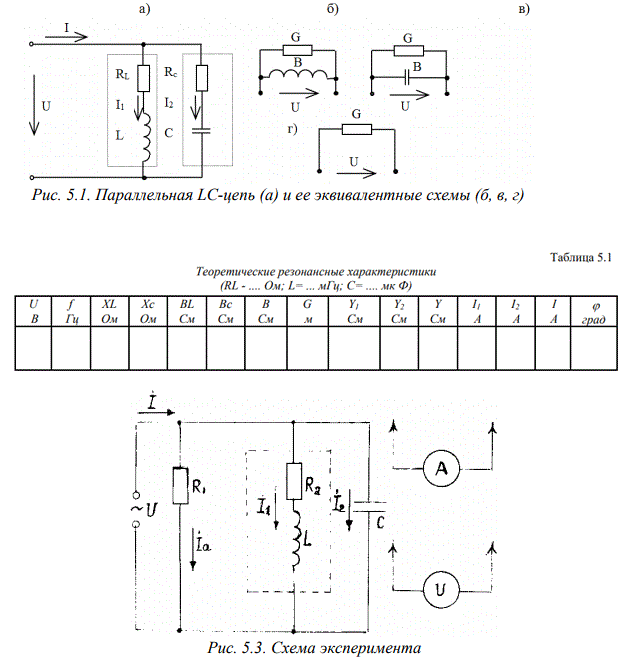

Лабораторная работа №5 Исследование амплитудных и фазовых соотношений в параллельной LC-цепи Цель работы: Исследование режимов цепи при различных соотношениях между реактивными проводимостями, получение амплитудно- и фазочастотных характеристик. Задание: 1. С помощью лабораторной установки выполнить исследование амплитудных и фазовых соотношений в параллельной LC-цепи Дано: U = 5 В, L = 100 мГн, С = 0,02 мкФ, все резисторы по 100 Ом
Лабораторная работа №5 Исследование амплитудных и фазовых соотношений в параллельной LC-цепи Цель работы: Исследование режимов цепи при различных соотношениях между реактивными проводимостями, получение амплитудно- и фазочастотных характеристик. Задание: 1. С помощью лабораторной установки выполнить исследование амплитудных и фазовых соотношений в параллельной LC-цепи Дано: U = 5 В, L = 100 мГн, С = 0,02 мкФ, все резисторы по 100 Ом
Описание
Порядок выполнения:
1. По заданным параметрам цепи рассчитать резонансную частоту.
2. Рассчитать амплитудно- и фазочастотные характеристики цепи, задаваясь 5-6 значениями частоты так, чтобы резонансная частота находилась примерно посредине этого интервала. Номинальные параметры элементов цепи и напряжение генератора задает преподаватель. Результаты расчетов занести в табл. 5.1.
Подробное решение в WORD (10 страниц)+файл MathCad
