Лабораторная работа №6 Исследование цепи переменного синусоидального тока при параллельном соединении R-L-C элементов

Дано:

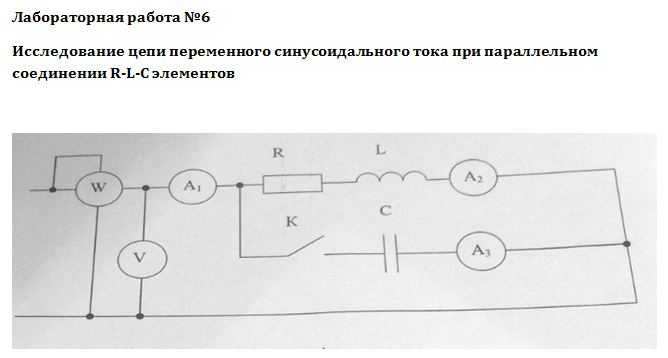

Для исследования была собрана схема, представленная на рисунке. Частота питающего напряжения f=50 Гц.
При разомкнутом ключе К показания приборов были следующие:
V=100В
W=25Вт
A1=0,8 A
A2=0,8 А (в условиях указаны В, но, видимо, это опечатка)
A3=0 A
Найти:
Определив параметры реальной катушки индуктивности, найти значение резонансной емкости Cрез (емкость конденсатора, при которой в цепи будет наблюдаться резонанс токов).

После замыкания ключа К определить показания приборов (при неизменном входном напряжении V=100В), изменяя величину емкости С. При этом, заполнить следующую таблицу, приняв по 4 значения емкости С до резонанса и после резонанса. Определить добротность контура.
1) Построить графики I1=f(C), I2=f(C), I3=f(C), QL= f(C), QC= f(C), Q= f(C), ϕ = f(C)
2) Построить векторные диаграммы токов и напряжений в цепи: до резонанса, в момент резонанса, после резонанса.
