Лабораторная работа по изучению трансформатора в режиме холостого хода, короткого замыкания

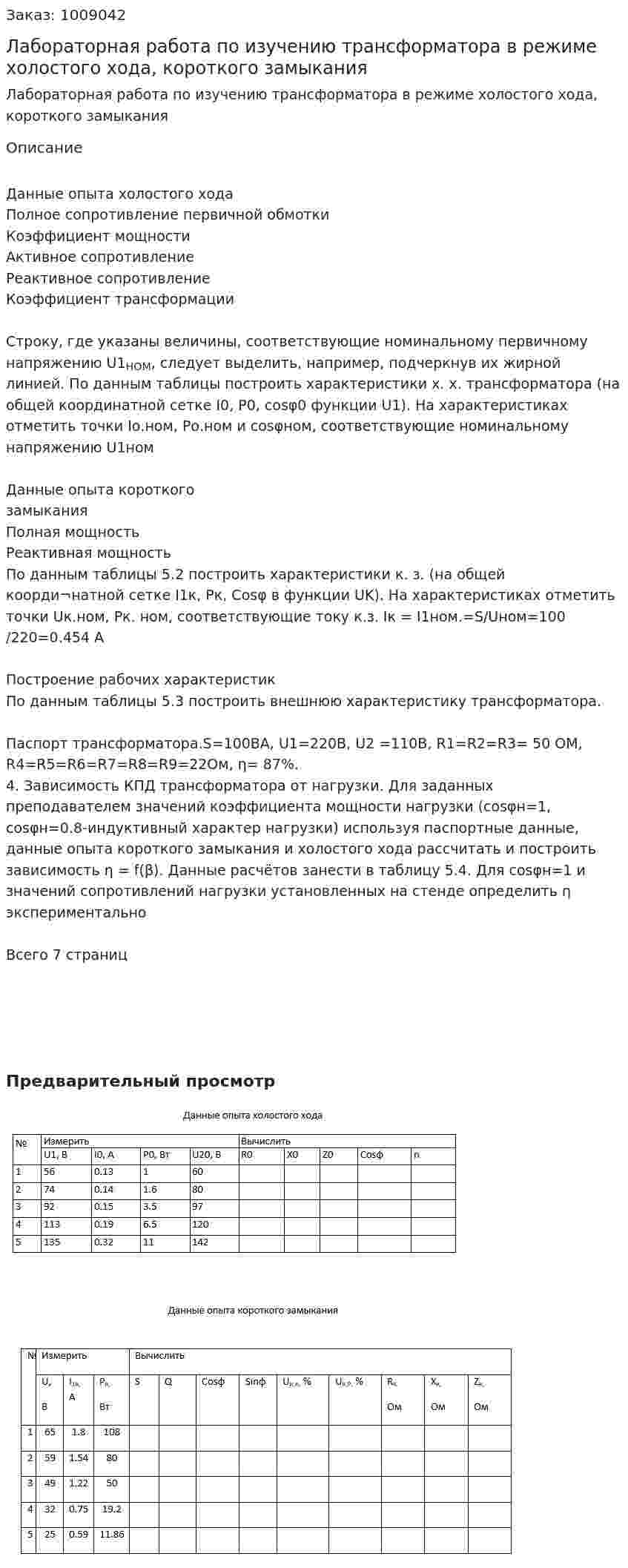

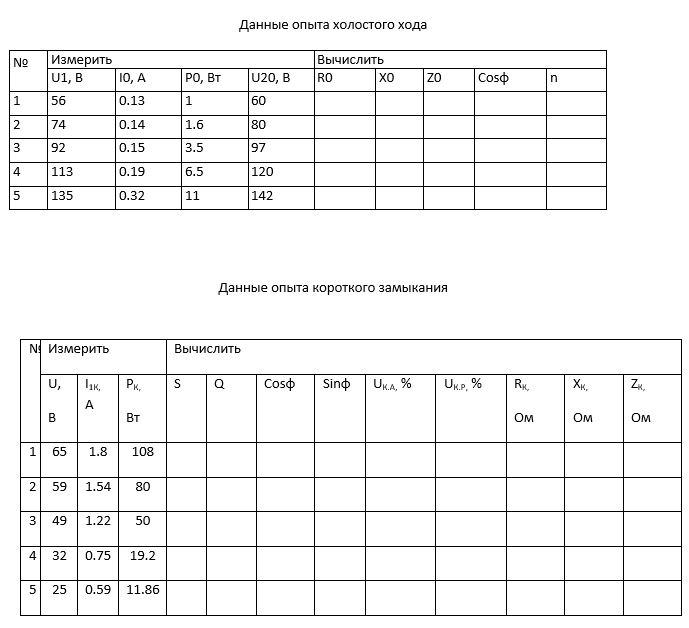

Данные опыта холостого хода
Полное сопротивление первичной обмотки
Коэффициент мощности
Активное сопротивление
Реактивное сопротивление
Коэффициент трансформации

Строку, где указаны величины, соответствующие номинальному первичному напряжению U1_HOM, следует выделить, например, подчеркнув их жирной линией. По данным таблицы построить характеристики х. х. трансформатора (на общей координатной сетке I0, P0, cosφ0 функции U1). На характеристиках отметить точки Iо.ном, Pо.ном и cosφном, соответствующие номинальному напряжению U1ном

Данные опыта короткого замыкания
Полная мощность
Реактивная мощность
По данным таблицы 5.2 построить характеристики к. з. (на общей коорди¬натной сетке I1к, Pк, Cosφ в функции UK). На характеристиках отметить точки Uк.ном, Рк. ном, соответствующие току к.з. Iк = I1ном.=S/Uном=100/220=0.454 А

Построение рабочих характеристик
По данным таблицы 5.3 построить внешнюю характеристику трансформатора.

Паспорт трансформатора.S=100ВА, U1=220В, U2 =110В, R1=R2=R3= 50 ОМ, R4=R5=R6=R7=R8=R9=22Ом, η= 87%.
4. Зависимость КПД трансформатора от нагрузки. Для заданных преподавателем значений коэффициента мощности нагрузки (cosφн=1, cosφн=0.8-индуктивный характер нагрузки) используя паспортные данные, данные опыта короткого замыкания и холостого хода рассчитать и построить зависимость η = f(β). Данные расчётов занести в таблицу 5.4. Для cosφн=1 и значений сопротивлений нагрузки установленных на стенде определить η экспериментально
