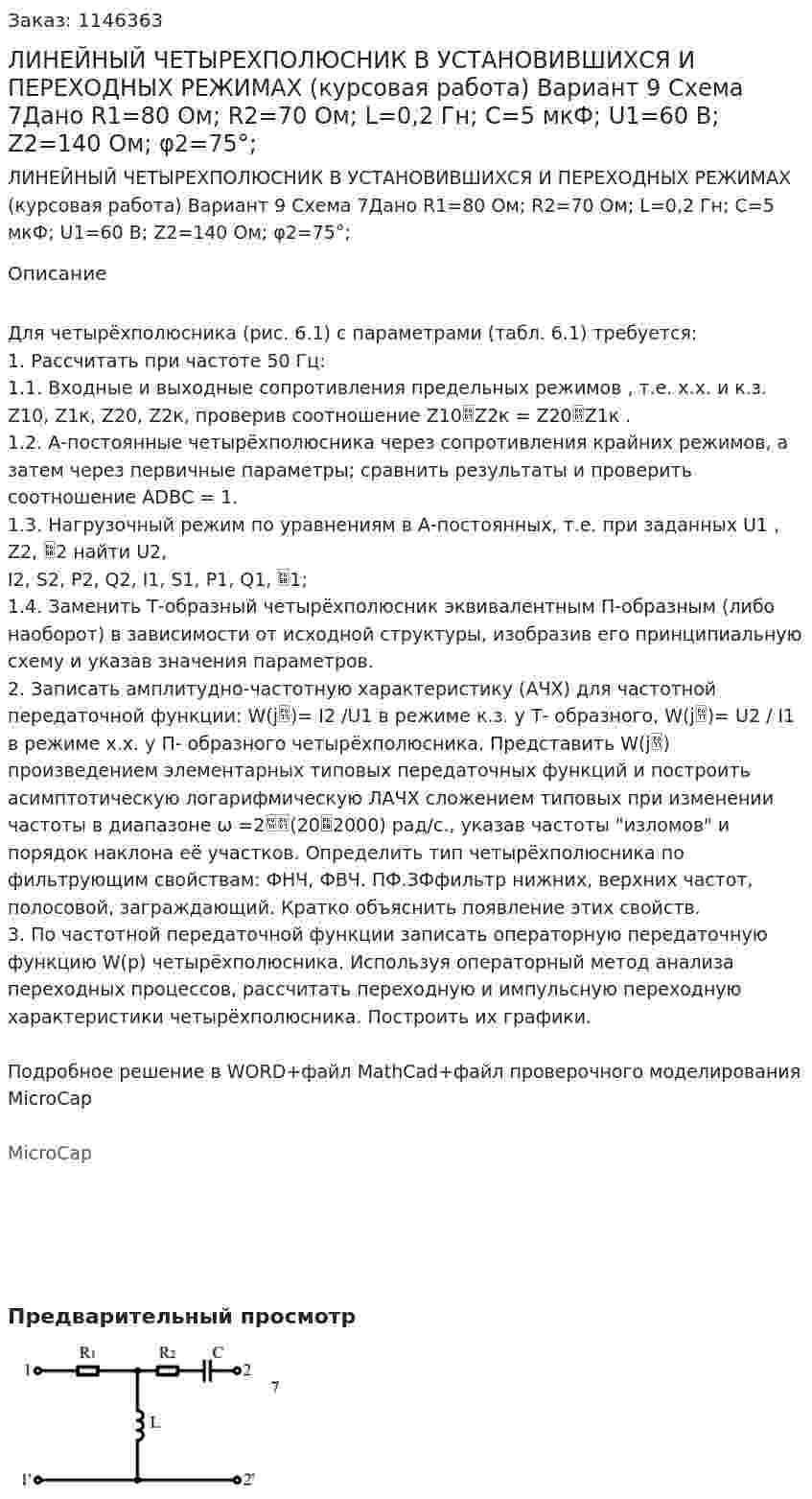

ЛИНЕЙНЫЙ ЧЕТЫРЕХПОЛЮСНИК В УСТАНОВИВШИХСЯ И ПЕРЕХОДНЫХ РЕЖИМАХ (курсовая работа) Вариант 9 Схема 7Дано R1=80 Ом; R2=70 Ом; L=0,2 Гн; C=5 мкФ; U1=60 В; Z2=140 Ом; φ2=75°;
ЛИНЕЙНЫЙ ЧЕТЫРЕХПОЛЮСНИК В УСТАНОВИВШИХСЯ И ПЕРЕХОДНЫХ РЕЖИМАХ (курсовая работа) Вариант 9 Схема 7Дано R1=80 Ом; R2=70 Ом; L=0,2 Гн; C=5 мкФ; U1=60 В; Z2=140 Ом; φ2=75°;
Описание
Для четырёхполюсника (рис. 6.1) с параметрами (табл. 6.1) требуется:
1. Рассчитать при частоте 50 Гц:
1.1. Входные и выходные сопротивления предельных режимов , т.е. х.х. и к.з. Z10, Z1к, Z20, Z2к, проверив соотношение Z10Z2к = Z20Z1к .
1.2. А-постоянные четырёхполюсника через сопротивления крайних режимов, а затем через первичные параметры; сравнить результаты и проверить соотношение АDВС = 1.
1.3. Нагрузочный режим по уравнениям в А-постоянных, т.е. при заданных U1 , Z2, 2 найти U2, I2, S2, P2, Q2, I1, S1, P1, Q1, 1;
1.4. Заменить Т-образный четырёхполюсник эквивалентным П-образным (либо наоборот) в зависимости от исходной структуры, изобразив его принципиальную схему и указав значения параметров.
2. Записать амплитудно-частотную характеристику (АЧХ) для частотной передаточной функции: W(j)= I2 /U1 в режиме к.з. у Τ- образного, W(j)= U2 / I1 в режиме х.х. у Π- образного четырёхполюсника. Представить W(j) произведением элементарных типовых передаточных функций и построить асимптотическую логарифмическую ЛАЧХ сложением типовых при изменении частоты в диапазоне ω =2(202000) рад/с., указав частоты "изломов" и порядок наклона её участков. Определить тип четырёхполюсника по фильтрующим свойствам: ФНЧ, ФВЧ. ПФ.ЗФфильтр нижних, верхних частот, полосовой, заграждающий. Кратко объяснить появление этих свойств.
3. По частотной передаточной функции записать операторную передаточную функцию W(р) четырёхполюсника. Используя операторный метод анализа переходных процессов, рассчитать переходную и импульсную переходную характеристики четырёхполюсника. Построить их графики.
Подробное решение в WORD+файл MathCad+файл проверочного моделирования MicroCap
