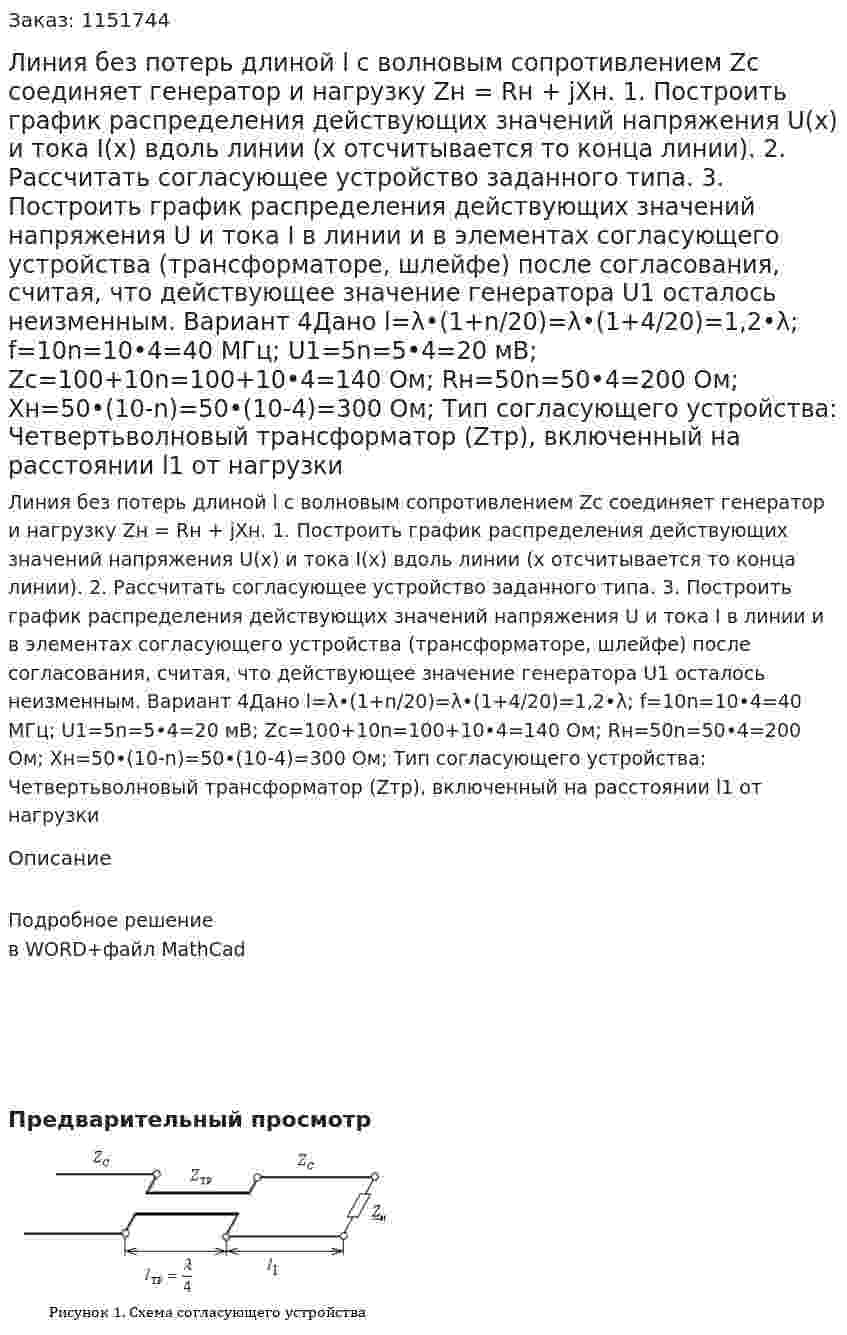

Заказ: 1151744

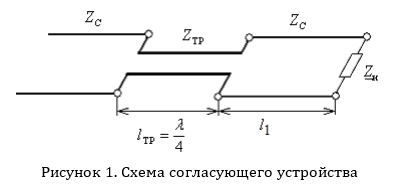

Линия без потерь длиной l с волновым сопротивлением Zc соединяет генератор и нагрузку Zн = Rн + jXн. 1. Построить график распределения действующих значений напряжения U(x) и тока I(x) вдоль линии (x отсчитывается то конца линии). 2. Рассчитать согласующее устройство заданного типа. 3. Построить график распределения действующих значений напряжения U и тока I в линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора U1 осталось неизменным. Вариант 4Дано l=λ•(1+n/20)=λ•(1+4/20)=1,2•λ; f=10n=10•4=40 МГц; U1=5n=5•4=20 мВ; Zc=100+10n=100+10•4=140 Ом; Rн=50n=50•4=200 Ом; Xн=50•(10-n)=50•(10-4)=300 Ом; Тип согласующего устройства: Четвертьволновый трансформатор (Zтр), включенный на расстоянии l1 от нагрузки
Линия без потерь длиной l с волновым сопротивлением Zc соединяет генератор и нагрузку Zн = Rн + jXн. 1. Построить график распределения действующих значений напряжения U(x) и тока I(x) вдоль линии (x отсчитывается то конца линии). 2. Рассчитать согласующее устройство заданного типа. 3. Построить график распределения действующих значений напряжения U и тока I в линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора U1 осталось неизменным. Вариант 4Дано l=λ•(1+n/20)=λ•(1+4/20)=1,2•λ; f=10n=10•4=40 МГц; U1=5n=5•4=20 мВ; Zc=100+10n=100+10•4=140 Ом; Rн=50n=50•4=200 Ом; Xн=50•(10-n)=50•(10-4)=300 Ом; Тип согласующего устройства: Четвертьволновый трансформатор (Zтр), включенный на расстоянии l1 от нагрузки
Описание
Подробное решение в WORD+файл MathCad
