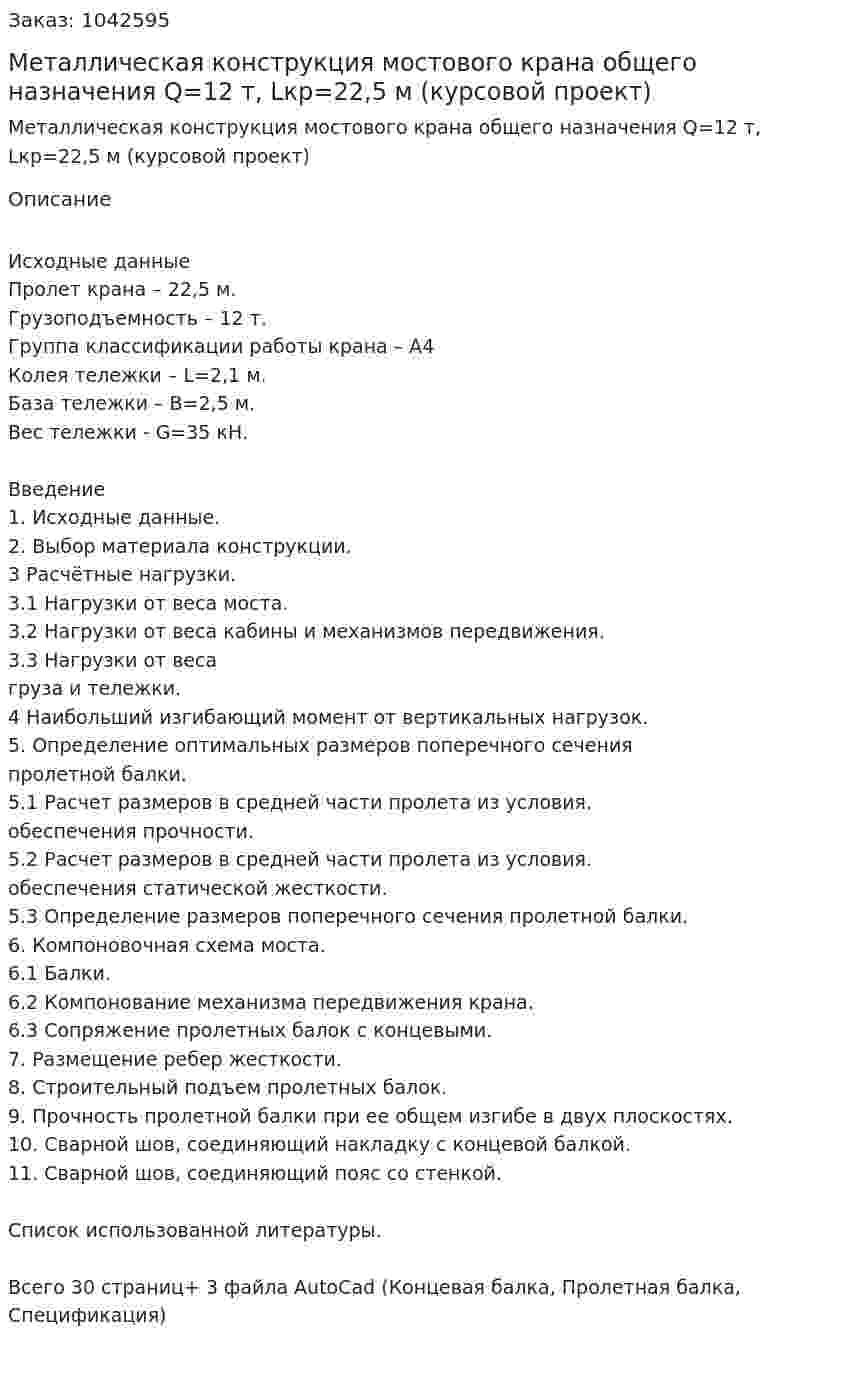

Металлическая конструкция мостового крана общего назначения Q=12 т, Lкр=22,5 м (курсовой проект)

Исходные данные
Пролет крана – 22,5 м.
Грузоподъемность – 12 т.
Группа классификации работы крана – А4
Колея тележки – L=2,1 м.
База тележки – В=2,5 м.
Вес тележки - G=35 кН.

Введение
1. Исходные данные.
2. Выбор материала конструкции.
3 Расчётные нагрузки.
3.1 Нагрузки от веса моста.
3.2 Нагрузки от веса кабины и механизмов передвижения.
3.3 Нагрузки от веса груза и тележки.
4 Наибольший изгибающий момент от вертикальных нагрузок.
5. Определение оптимальных размеров поперечного сечения
пролетной балки.
5.1 Расчет размеров в средней части пролета из условия.
обеспечения прочности.
5.2 Расчет размеров в средней части пролета из условия.
обеспечения статической жесткости.
5.3 Определение размеров поперечного сечения пролетной балки.
6. Компоновочная схема моста.
6.1 Балки.
6.2 Компонование механизма передвижения крана.
6.3 Сопряжение пролетных балок с концевыми.
7. Размещение ребер жесткости.
8. Строительный подъем пролетных балок.
9. Прочность пролетной балки при ее общем изгибе в двух плоскостях.
10. Сварной шов, соединяющий накладку с концевой балкой.
11. Сварной шов, соединяющий пояс со стенкой.

Список использованной литературы.

Всего 30 страниц+ 3 файла AutoCad (Концевая балка, Пролетная балка, Спецификация)
