Заказ: 1108937

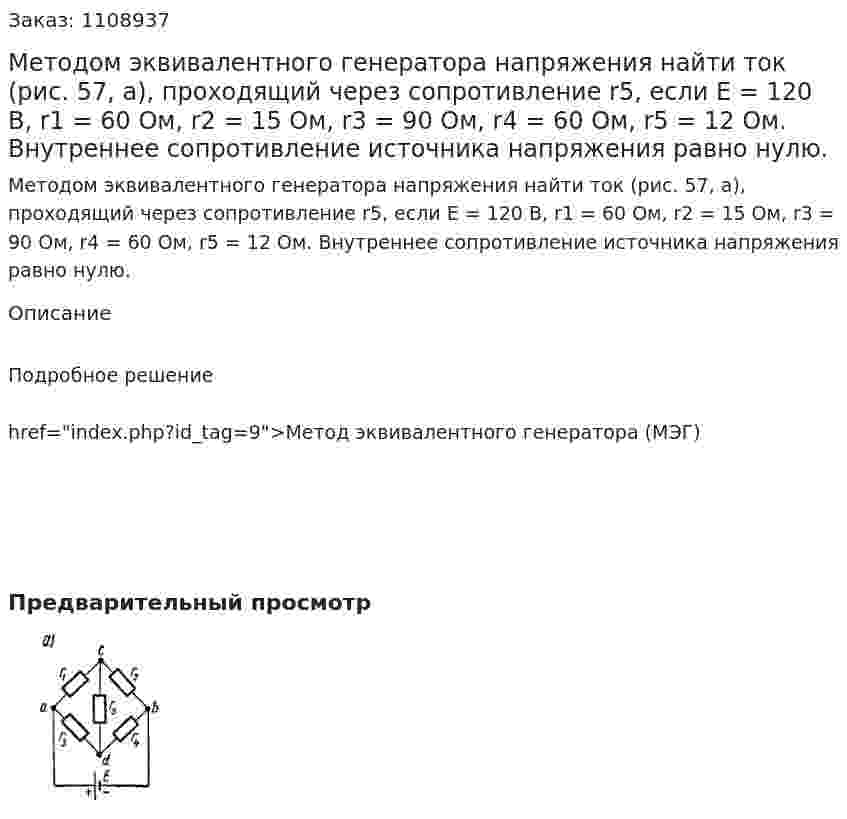

Методом эквивалентного генератора напряжения найти ток (рис. 57, а), проходящий через сопротивление r5, если E = 120 В, r1 = 60 Ом, r2 = 15 Ом, r3 = 90 Ом, r4 = 60 Ом, r5 = 12 Ом. Внутреннее сопротивление источника напряжения равно нулю.
Методом эквивалентного генератора напряжения найти ток (рис. 57, а), проходящий через сопротивление r5, если E = 120 В, r1 = 60 Ом, r2 = 15 Ом, r3 = 90 Ом, r4 = 60 Ом, r5 = 12 Ом. Внутреннее сопротивление источника напряжения равно нулю.
Описание
Подробное решение
