Заказ: 1146367

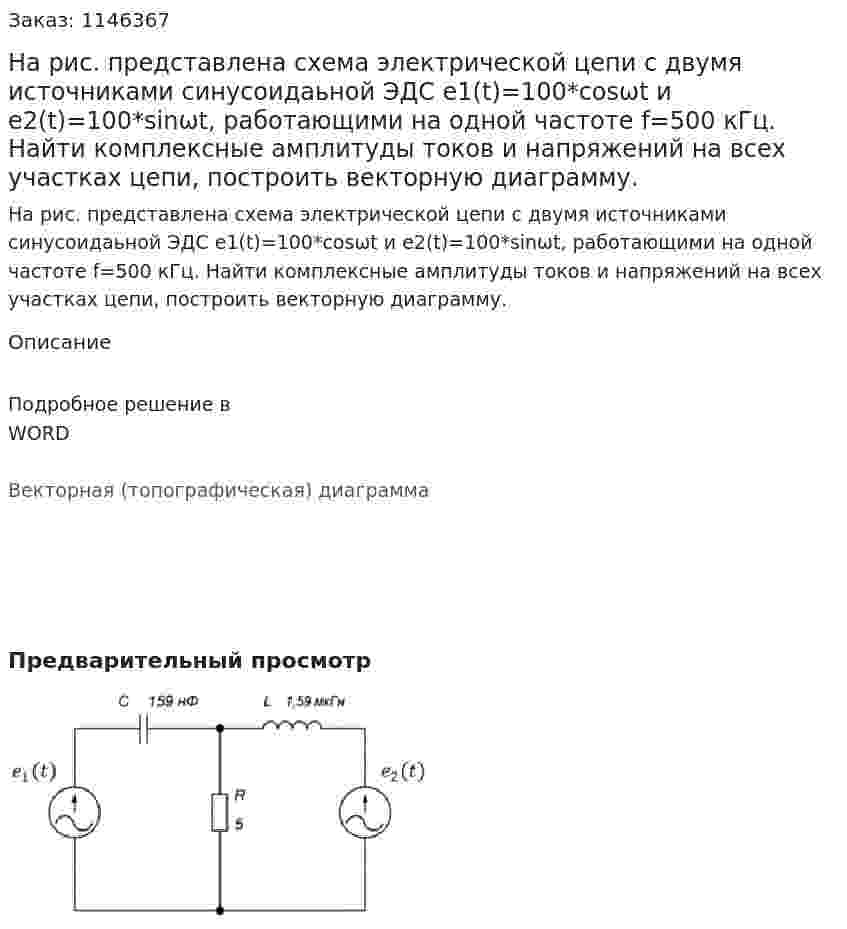

На рис. представлена схема электрической цепи с двумя источниками синусоидаьной ЭДС е1(t)=100*cosωt и е2(t)=100*sinωt, работающими на одной частоте f=500 кГц. Найти комплексные амплитуды токов и напряжений на всех участках цепи, построить векторную диаграмму.
На рис. представлена схема электрической цепи с двумя источниками синусоидаьной ЭДС е1(t)=100*cosωt и е2(t)=100*sinωt, работающими на одной частоте f=500 кГц. Найти комплексные амплитуды токов и напряжений на всех участках цепи, построить векторную диаграмму.
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
