Заказ: 1039221

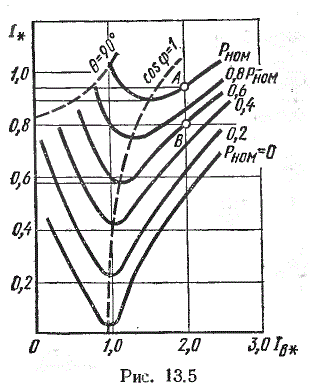

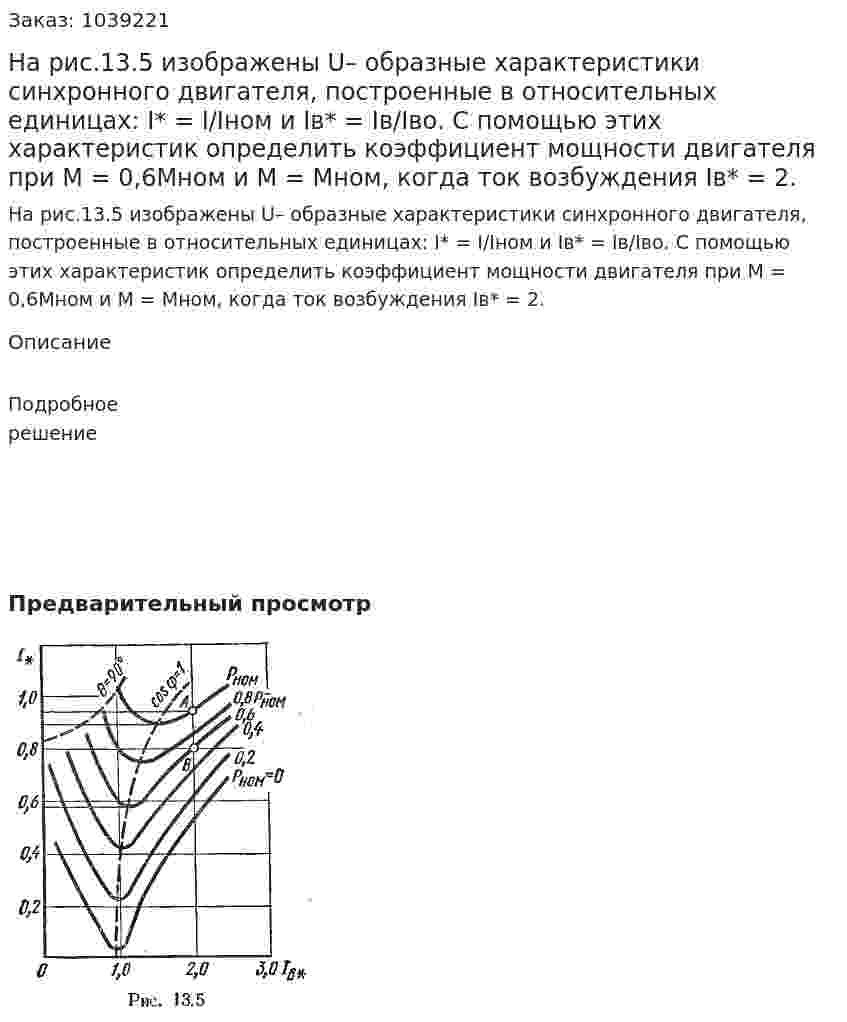

На рис.13.5 изображены U– образные характеристики синхронного двигателя, построенные в относительных единицах: I* = I/Iном и Iв* = Iв/Iво. С помощью этих характеристик определить коэффициент мощности двигателя при М = 0,6Мном и М = Мном, когда ток возбуждения Iв* = 2.
На рис.13.5 изображены U– образные характеристики синхронного двигателя, построенные в относительных единицах: I* = I/Iном и Iв* = Iв/Iво. С помощью этих характеристик определить коэффициент мощности двигателя при М = 0,6Мном и М = Мном, когда ток возбуждения Iв* = 2.
Описание
Подробное решение
