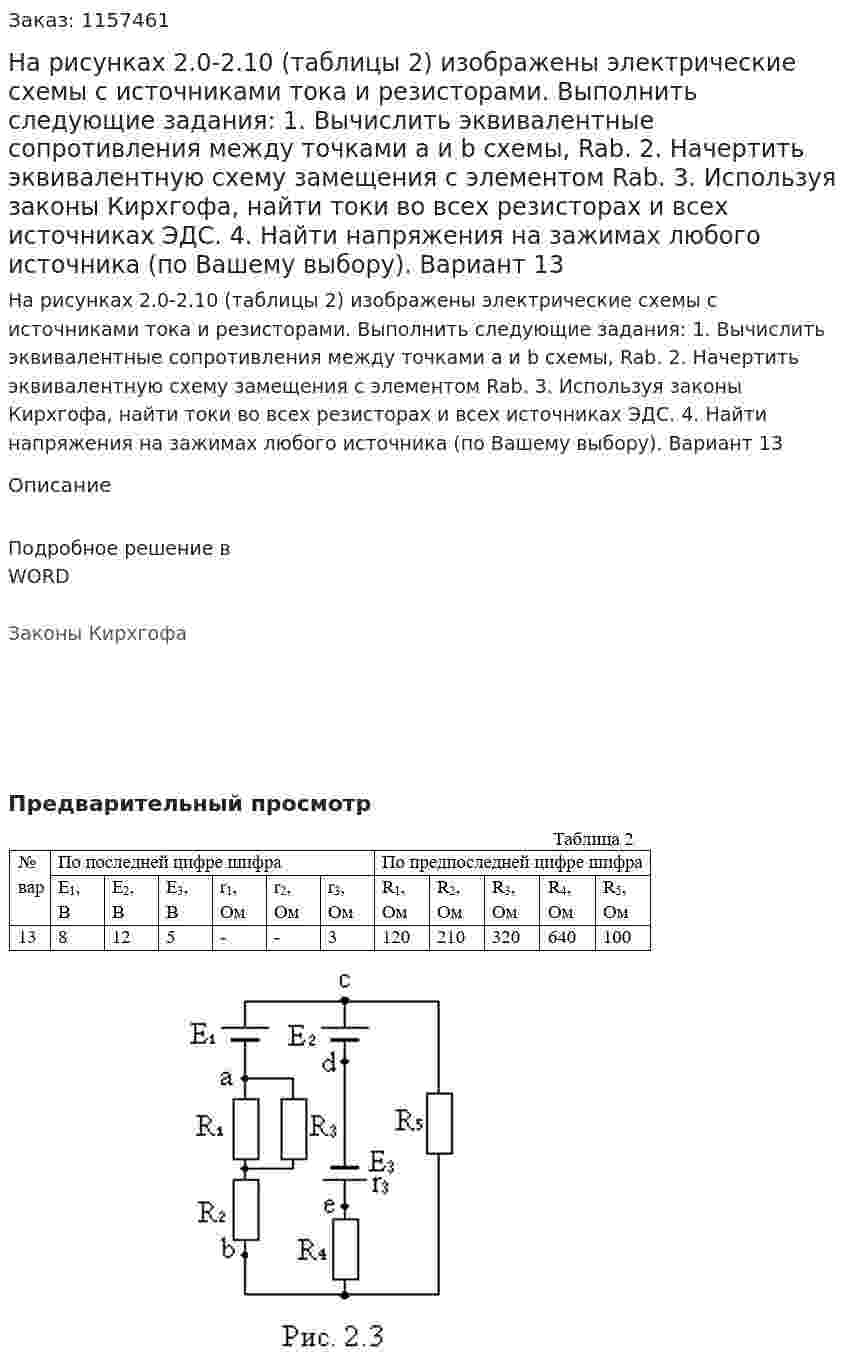

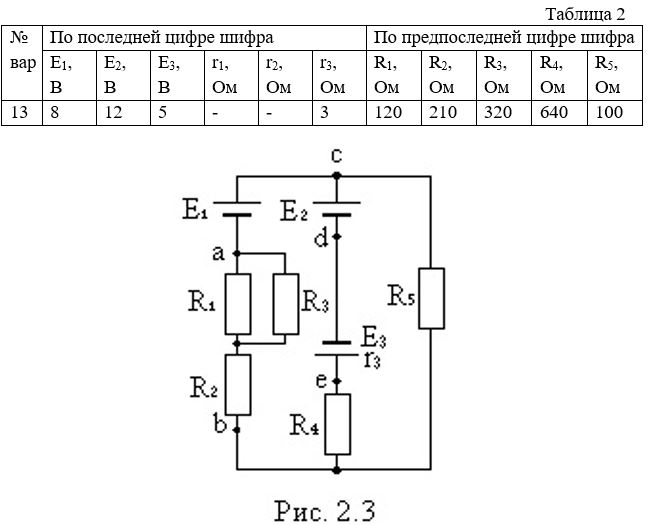

На рисунках 2.0-2.10 (таблицы 2) изображены электрические схемы с источниками тока и резисторами. Выполнить следующие задания: 1. Вычислить эквивалентные сопротивления между точками а и b схемы, Rab. 2. Начертить эквивалентную схему замещения с элементом Rab. 3. Используя законы Кирхгофа, найти токи во всех резисторах и всех источниках ЭДС. 4. Найти напряжения на зажимах любого источника (по Вашему выбору). Вариант 13
