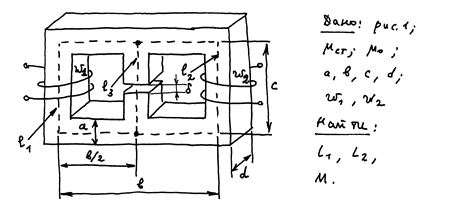

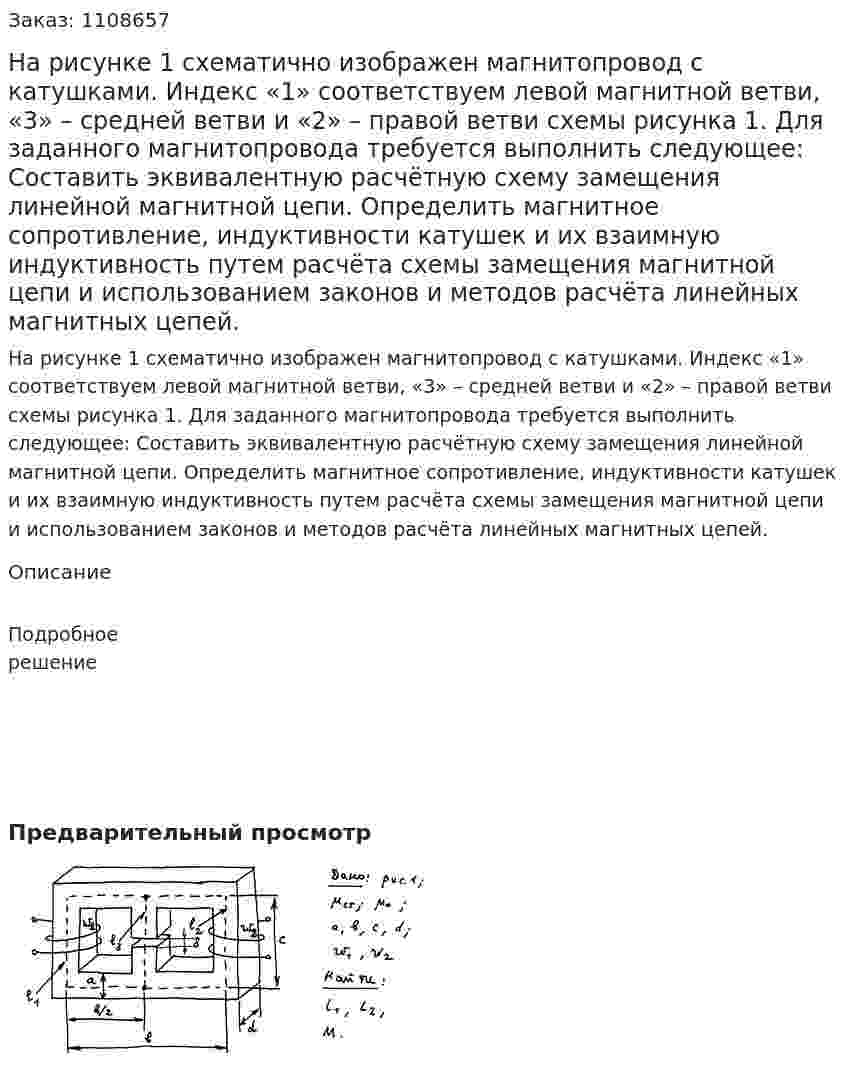

На рисунке 1 схематично изображен магнитопровод с катушками. Индекс «1» соответствуем левой магнитной ветви, «3» – средней ветви и «2» – правой ветви схемы рисунка 1. Для заданного магнитопровода требуется выполнить следующее: Составить эквивалентную расчётную схему замещения линейной магнитной цепи. Определить магнитное сопротивление, индуктивности катушек и их взаимную индуктивность путем расчёта схемы замещения магнитной цепи и использованием законов и методов расчёта линейных магнитных цепей.
На рисунке 1 схематично изображен магнитопровод с катушками. Индекс «1» соответствуем левой магнитной ветви, «3» – средней ветви и «2» – правой ветви схемы рисунка 1. Для заданного магнитопровода требуется выполнить следующее: Составить эквивалентную расчётную схему замещения линейной магнитной цепи. Определить магнитное сопротивление, индуктивности катушек и их взаимную индуктивность путем расчёта схемы замещения магнитной цепи и использованием законов и методов расчёта линейных магнитных цепей.
Описание
Подробное решение
- На рисунке 1 схематично изображен магнитопровод с катушками. Индекс «1» соответствуем левой магнитной ветви, «3» – средней ветви и «2» – правой ветви схемы рисунка 1. Для заданного магнитопровода требуется выполнить следующее: Составить эквивалентную расчётную схему замещения линейной магнитной цепи. Определить магнитное сопротивление, индуктивности катушек и их взаимную индуктивность путем расчёта схемы замещения магнитной цепи и использованием законов и методов расчёта линейных магнитных цепей.
- На рисунке 3.1 показан полушаровый электрод, радиус которого равен r = a. Электрод предназначен для заземления металлической опоры линии электропередачи постоянного тока. Ток короткого замыкания линии стекает через заземлитель в землю и растекается по толще земли. Земля выполняет роль обратного провода для линии электропередачи. Удельная проводимость земли γ =10–2 См/м. Определить: Определить: 1. Плотность тока на расстоянии а1 от центра полушарового электрода 2. Напряженность поля Е на поверхности полусферы радиуса а1. 3. Сопротивление заземления полушарового электрода R. 4. Значения потенциалов в точках на поверхности земли на расстояниях а1, а2, а3, а4 от центра полушарового электрода 5. Шаговое напряжение на тех же расстояниях а1, а2, а3, a4, от центра полушарового электрода, принимая среднюю длину шага lш = 0.8 м. 6. Опасную зону, т.е. радиус круга на поверхности земли с центром полушарового электрода. Радиус опасной зоны определить из условия техники безопасности, принимая, что шаговое напряжение на границе этой зоны не превышает 150 В
- На рисунке 36 изображен график функции у = f(x), определенной на промежутку (-4; 6). Найдите количество решений уравнения f`(x) = 0.
- На рисунке 38 показаано изменение температуры воздуха на протяжении трех суток. По горизонтали указываются дата и время, по вертикали - значение температуры в градусах Цельсия. Определите по рисунку наибольшую температуру воздуха 2 февраля. Ответ дайте в градусах Цельсия.
- На рисунке 41 изображен график функции у = f(x), определенной на промежутке (-5; 7). Найдите количество точек, в которых производная функции f(x) равна нулю на отрезке [-2; 4].
- На рисунке 4.1 приведена схема электрической цепи, состоящая из шести обобщенных ветвей, каждая из которых содержит источник тока J, источник ЭДС E и комплексного сопротивление Z, структура которого представлена на рисунке 4.2. Используя данные таблиц 4.1 и 4.2 составить расчетную схему соответствующую номеру варианта. Применяя метод контурных токов для комплексных амплитуд, выполнить следующее: • Определить амплитуды токов во всех ветвях цепи Параметры пассивных элементов схемы приведены в таблице 4.1. Параметры источников – в таблице 4.2.
- На рисунке 4.1 приведена схема электрической цепи, состоящая из шести обобщенных ветвей, каждая из которых содержит источник тока J, источник ЭДС E и комплексного сопротивление Z, структура которого представлена на рисунке 4.2. Используя данные таблиц 4.1 и 4.2 составить расчетную схему соответствующую номеру варианта. Применяя метод контурных токов для комплексных амплитуд, выполнить следующее: • Определить амплитуды токов во всех ветвях цепи Параметры пассивных элементов схемы приведены в таблице 4.1. Параметры источников – в таблице 4.2.
- На рисунке 12 приведены графики движения велосипедиста I и движения мотоциклиста II в системе отсчета, связанной с землей. Написать уравнение движения велосипедиста в системе отсчета, связанной с мотоциклистом, и построить график его движения в этой системе
- На рисунке 13 изображен график движения второго автомобиля в системе отсчета, связанной с первым автомобилем. Написать уравнения движений и построить графики в системе отсчета, связанной с землей (начало координат расположить в месте нахождения первого автомобиля в начальный момент времени), если скорость первого автомобиля относительно земли: а) направлена по оси X и равна 2 м/с; б) направлена по оси X и равна 6 м/с; в) направлена в сторону, противоположную оси XY и равна 2 м/с. Описать картину движения в каждом случае
- На рисунке 140 изображен многогранник, все двугранные углы многогранника прямые. Найдите квадрат тангенса угла D2BD.
- На рисунке 15 изображены график функции y = f(x) и касательная к нему в точке с обциссой х0. Найдите значение производной функции f(x) в точке х0.
- На рисунке 15 приведена двухпроводная схема управления стрелочным электроприводом с двигателем постоянного тока. Линия выполнена кабелем с медными жилами сечением S = 0,78 мм2, удельное сопротивление меди ρ = 0,0175 Ом·мм2/м. Определить ток I, сопротивление Rл линии, напряжение U1 в начале линии. Вычислить потерю напряжения ΔU в линии и сравнить ее с допустимой потерей напряжения δU = 10 %. Определить КПД линии. Необходимые для расчета данные взять из таблицы 4. Вариант 2 Дано: Тип электродвигателя - МСП-0.15 Номинальная мощность 0.15 кВт Номинальное напряжение 160 В Длина линии 150 м.
- На рисунке 15 приведена двухпроводная схема управления стрелочным электроприводом с двигателем постоянного тока. Линия выполнена кабелем с медными жилами сечением S = 0,78 мм2, удельное сопротивление меди ρ = 0,0175 Ом·мм2/м. Определить ток I, сопротивление Rл линии, напряжение U1 в начале линии. Вычислить потерю напряжения ΔU в линии и сравнить ее с допустимой потерей напряжения δU = 10 %. Определить КПД линии. Необходимые для расчета данные взять из таблицы 4. Вариант 2 Дано: Тип электродвигателя - МСП-0.15 Номинальная мощность 0.15 кВт Номинальное напряжение 160 В Длина линии 150 м.
- На рисунке 1 изображена двухпроводная линия, находящаяся над плоской поверхностью земли.
