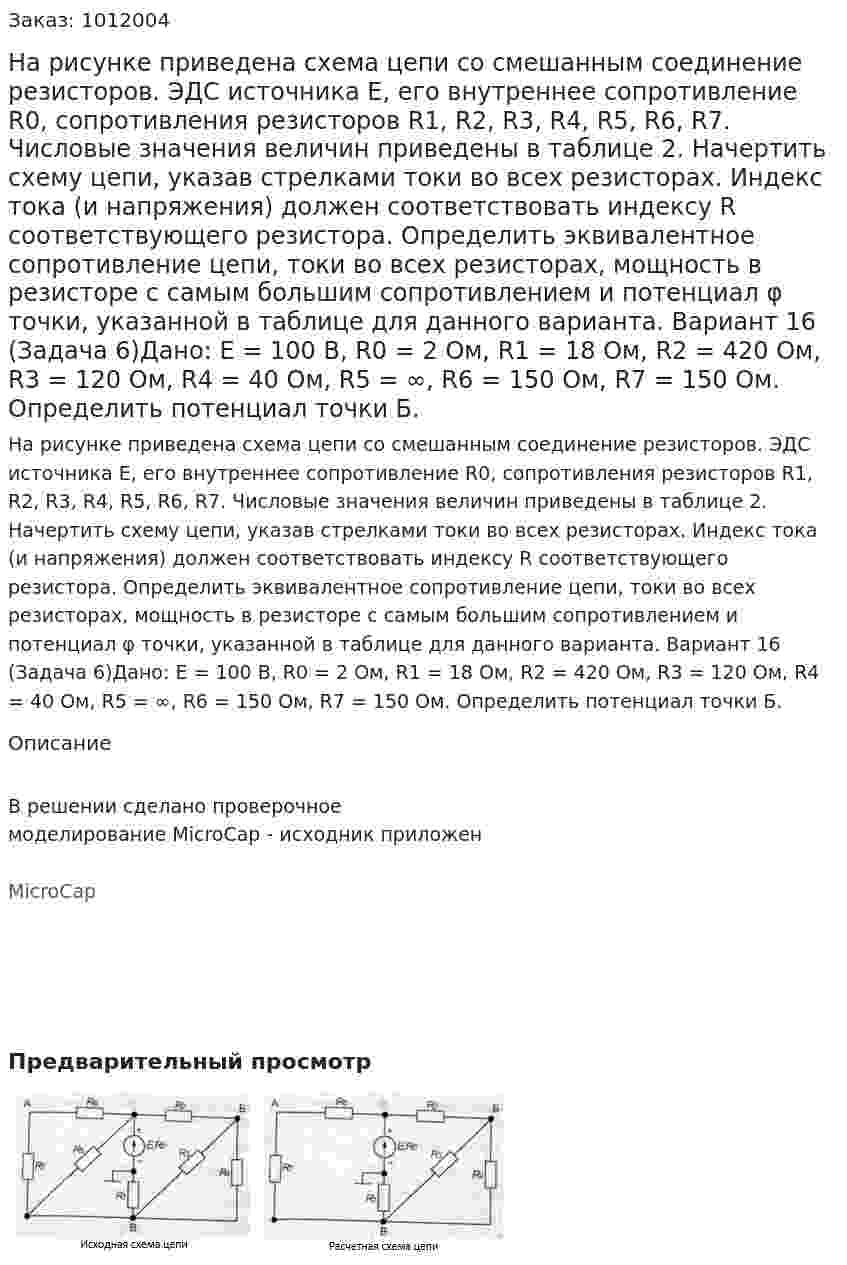

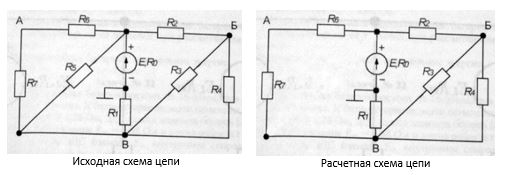

На рисунке приведена схема цепи со смешанным соединение резисторов. ЭДС источника Е, его внутреннее сопротивление R0, сопротивления резисторов R1, R2, R3, R4, R5, R6, R7. Числовые значения величин приведены в таблице 2. Начертить схему цепи, указав стрелками токи во всех резисторах. Индекс тока (и напряжения) должен соответствовать индексу R соответствующего резистора. Определить эквивалентное сопротивление цепи, токи во всех резисторах, мощность в резисторе с самым большим сопротивлением и потенциал φ точки, указанной в таблице для данного варианта. Вариант 16 (Задача 6)Дано: E = 100 В, R0 = 2 Ом, R1 = 18 Ом, R2 = 420 Ом, R3 = 120 Ом, R4 = 40 Ом, R5 = ∞, R6 = 150 Ом, R7 = 150 Ом. Определить потенциал точки Б.
На рисунке приведена схема цепи со смешанным соединение резисторов. ЭДС источника Е, его внутреннее сопротивление R0, сопротивления резисторов R1, R2, R3, R4, R5, R6, R7. Числовые значения величин приведены в таблице 2. Начертить схему цепи, указав стрелками токи во всех резисторах. Индекс тока (и напряжения) должен соответствовать индексу R соответствующего резистора. Определить эквивалентное сопротивление цепи, токи во всех резисторах, мощность в резисторе с самым большим сопротивлением и потенциал φ точки, указанной в таблице для данного варианта. Вариант 16 (Задача 6)Дано: E = 100 В, R0 = 2 Ом, R1 = 18 Ом, R2 = 420 Ом, R3 = 120 Ом, R4 = 40 Ом, R5 = ∞, R6 = 150 Ом, R7 = 150 Ом. Определить потенциал точки Б.
Описание
В решении сделано проверочное моделирование MicroCap - исходник приложен
MicroCap

- На рисунке приведена схема электрической цепи. В таблице 1 приведены значения параметров элементов и напряжение источника питания. Необходимо определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения. Вариант 27
- На рисунке приведена схема электрической цепи. В таблице 1 приведены значения параметров элементов и напряжение источника питания. Необходимо определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения. Вариант 27
- На рисунке приведена схема электрической цепи. Необходимо определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа . Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения
- На рисунке приведена схема электрической цепи. Необходимо определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа . Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения
- На рисунке приведена схема электрической цепи. Необходимо определить закон изменения ток и или напряжения, указанного в задании, в переходном режиме при включении ключа К. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения. Вариант 30Дано: U = 38 В, R1 = 2 Ом, R2 = 11 Ом, R3 = 40 Ом, L2 = 1 Гн, С3 = 200 мкФТребуемая величина – iL2
- На рисунке приведена схема электрической цепи. Необходимо определить закон изменения ток и или напряжения, указанного в задании, в переходном режиме при включении ключа К. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения. Вариант 30Дано: U = 38 В, R1 = 2 Ом, R2 = 11 Ом, R3 = 40 Ом, L2 = 1 Гн, С3 = 200 мкФТребуемая величина – iL2
- На рисунке приведена цепь переменного тока. Полная проводимость цепи равно Y=___, Сим.
- На рисунке приведена схема трехфазной цепи. В ней имеется трехфазный генератор (создающий трехфазную симметричную систему ЭДС) и симметричная нагрузка. Начальную ЭДС Еа принять нулевой. Требуется: рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное напряжение между заданными точками и подсчитать активную мощность трехфазной системы. Вариант 2EA = 80 В, Т = 0.015 с, L = 18.33 мГн, С1 = 598 мкФ, С2 = 138 мкФ, R2 = 17.32 Ом, определить Ubc
- На рисунке приведена схема трехфазной цепи. В ней имеется трехфазный генератор (создающий трехфазную симметричную систему ЭДС) и симметричная нагрузка. Начальную ЭДС Еа принять нулевой. Требуется: рассчитать токи, построить векторную диаграмму токов и напряжений, определить мгновенное напряжение между заданными точками и подсчитать активную мощность трехфазной системы. Вариант 2EA = 80 В, Т = 0.015 с, L = 18.33 мГн, С1 = 598 мкФ, С2 = 138 мкФ, R2 = 17.32 Ом, определить Ubc
- На рисунке приведена схема трехфазной цепи. Вольтметр V1 и V2 показывают напряжение 220 В. Напряжение на сопротивлении ZAB будет равно UAB = ___ В
- На рисунке приведена схема трехфазной цепи. Вольтметр V1 и V2 показывают напряжение 220 В. Напряжение на сопротивлении ZAB будет равно UAB = ___ В
- На рисунке приведена схема трехфазной цепи Ом. ZAB = ZBC = ZCA = 100ej30. Ток IAB= 2 А. Напряжение UAB = ___В
- На рисунке приведена схема трехфазной цепи Ом. ZAB = ZBC = ZCA = 100ej30. Ток IAB= 2 А. Напряжение UAB = ___В
- На рисунке приведена схема цепи со смешанным соединение резисторов. ЭДС источника Е, его внутреннее сопротивление R0, сопротивления резисторов R1, R2, R3, R4, R5, R6, R7. Числовые значения величин приведены в таблице 2. Начертить схему цепи, указав стрелками токи во всех резисторах. Индекс тока (и напряжения) должен соответствовать индексу R соответствующего резистора. Определить эквивалентное сопротивление цепи, токи во всех резисторах, мощность в резисторе с самым большим сопротивлением и потенциал φ точки, указанной в таблице для данного варианта. Вариант 16 (Задача 6)Дано: E = 100 В, R0 = 2 Ом, R1 = 18 Ом, R2 = 420 Ом, R3 = 120 Ом, R4 = 40 Ом, R5 = ∞, R6 = 150 Ом, R7 = 150 Ом. Определить потенциал точки Б.
