Ирина Эланс
Заказ: 1051525

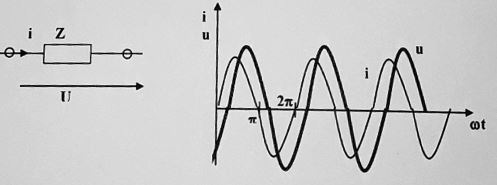

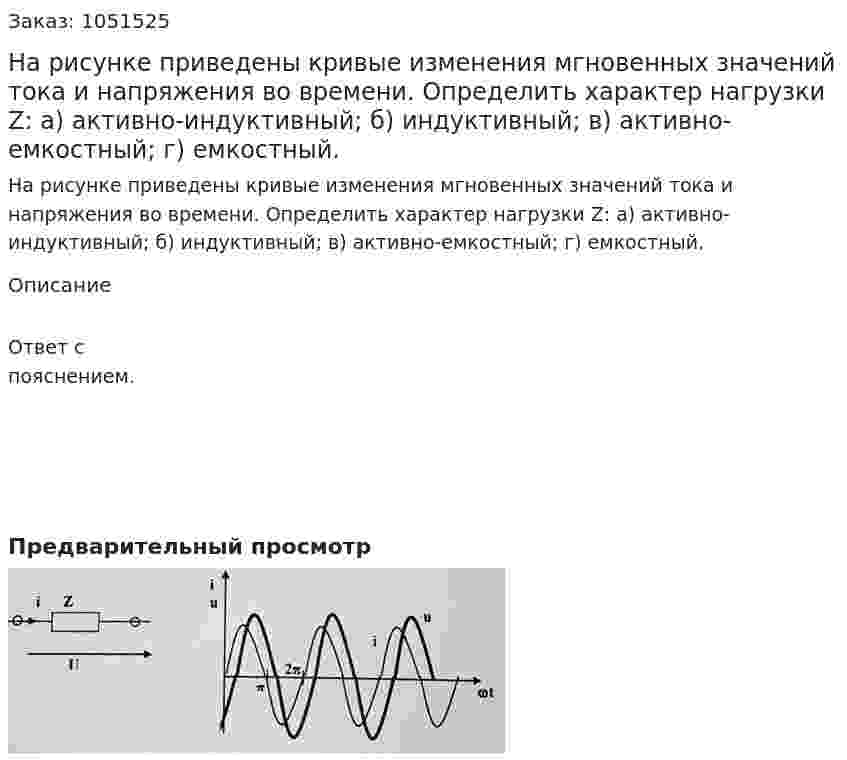

На рисунке приведены кривые изменения мгновенных значений тока и напряжения во времени. Определить характер нагрузки Z: а) активно-индуктивный; б) индуктивный; в) активно-емкостный; г) емкостный.
На рисунке приведены кривые изменения мгновенных значений тока и напряжения во времени. Определить характер нагрузки Z: а) активно-индуктивный; б) индуктивный; в) активно-емкостный; г) емкостный.
Описание
Ответ с пояснением.
