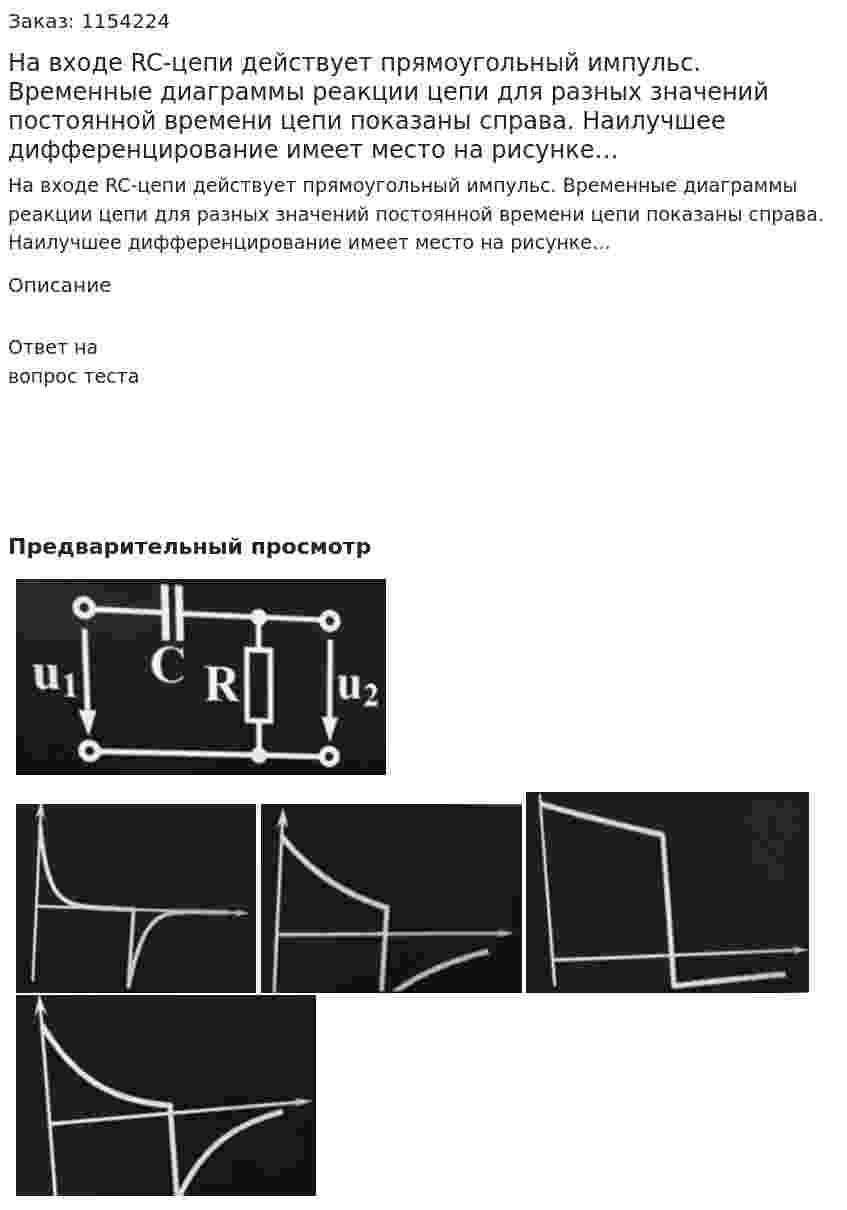

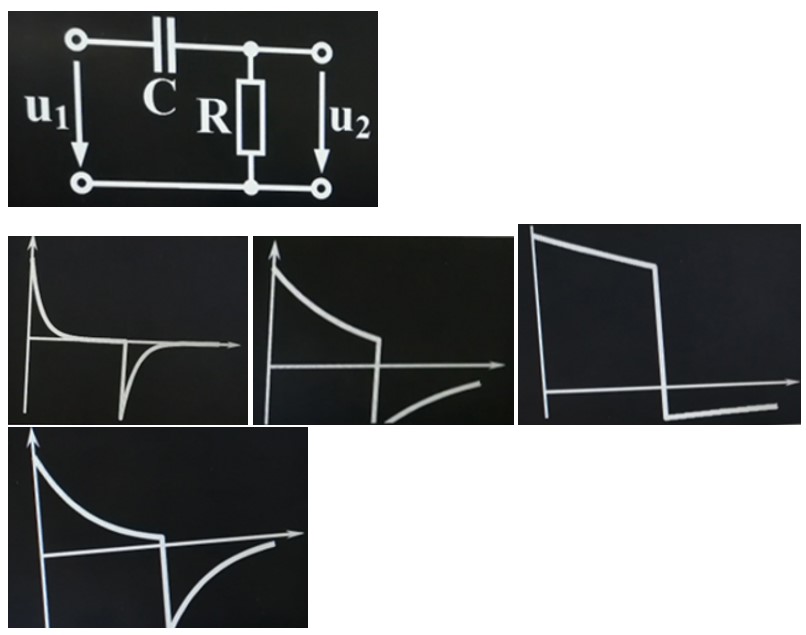

На входе RC-цепи действует прямоугольный импульс. Временные диаграммы реакции цепи для разных значений постоянной времени цепи показаны справа. Наилучшее дифференцирование имеет место на рисунке…
На входе RC-цепи действует прямоугольный импульс. Временные диаграммы реакции цепи для разных значений постоянной времени цепи показаны справа. Наилучшее дифференцирование имеет место на рисунке…
Описание
Ответ на вопрос теста
- На входе RL-цепи действует прямоугольный импульс. Временны диаграммы возможной реакции цепи показаны на рисунках…
- На входе RL-цепи действует прямоугольный импульс. Временны диаграммы возможной реакции цепи показаны на рисунках…
- На входе RL-цепи действует прямоугольный импульс. Временные диаграммы реакции цепи для разных значений постоянной времени цепи показаны справа. Наилучшее интегрирование имеет место на рисунке…
- На входе RL-цепи действует прямоугольный импульс. Временные диаграммы реакции цепи для разных значений постоянной времени цепи показаны справа. Наилучшее интегрирование имеет место на рисунке…
- На входе двухполюсника известны комплексные значения тока (I = -10 А) и напряжения (U = -4 + j4 В). По этим данным определите следующие величины: комплексное и полное сопротивления; активную, реактивную и полную мощности.
- На входе двухполюсника известны комплексные значения тока (I = -10 А) и напряжения (U = -4 + j4 В). По этим данным определите следующие величины: комплексное и полное сопротивления; активную, реактивную и полную мощности.
- На входе кабельной линии с параметрами R0, G0, L0, C0, l действует напряжение u1(t) = 500 Sin (πn5000t) В. Задание 1. Определить фазовую скорость воны, длину волны. 2. При условии, что линия работает в согласованном режиме, записать выражения для мгновенных значений напряжения и тока в нагрузке u2(t), i2(t). Определить активные мощности, потребляемую нагрузкой Pн и теряемую в линии Pпотерь, а также КПД передачи энергии от источника к нагрузке η. 3. Найти, как изменится значение Pн, Pпотерь после включения на каждом километре длины линии дополнительных катушек для обеспечения неискажающей передачи (в согласованном режиме)? 4. Частота изменилась на m%. Во сколько раз изменится при этом амплитуда напряжения в конце линии, если Zн = ∞? 5. Записать выражения для мгновенных значений напряжения и тока в нагрузке Zн = ∞. 6. Построить график распределения действующего значения напряжения вдоль линии и функции координаты X для реальной линии, при Zн = Zв, Zн = ∞ Вариант 7 Задача 7аДано: R0 = 12 Ом/км; G0 = 0,7 мкСм/км; L0 = 0,6 мГн/км; C0 = 36 нФ/км; l=130 км; m=3%;
- На вторичных обмотках трёхфазного трансформатора, соединённых в "звезду", выходное напряжение 230 В. Трансформатор питает 10 асинхронных двигателей, обмотки которых соединены в "звезду". Параметры АД: Lд = 0,32 (Гн), cos ф = 0,5. Сопротивления всех соединительных проводов R = 1 (Ом). Определить токи в фазах двигателей и напряжения на зажимах двигателей. Построить векторную диаграмму.
- На вторичных обмотках трёхфазного трансформатора, соединённых в "звезду", выходное напряжение 230 В. Трансформатор питает 10 асинхронных двигателей, обмотки которых соединены в "звезду". Параметры АД: Lд = 0,32 (Гн), cos ф = 0,5. Сопротивления всех соединительных проводов R = 1 (Ом). Определить токи в фазах двигателей и напряжения на зажимах двигателей. Построить векторную диаграмму.
- На вход u системы (см. рисунок) в момент времени t = 0 подается единичное ступенчатое входное воздействие. Какое значение примет сигнал y на выходе системы в момент времени t = 3T? Ответ следует округлить до второго знака после запятой.
- На вход Y осциллографа подан гармонический сигнал с частотой 60 кГц. Нарисовать осциллограмму, наблюдаемую на экране осциллографа, если частота генератора линейной периодической развертки равна 30 кГц, а время обратного хода луча равно 0.
- На вход дифференцирующей RC-цепи подается сигнал uвх(t) в виде одиночного импульса, имеющего форму равнобедренного треугольника с амплитудой Um и длительностью tи. Сравнив спектр сигнала с частотными характеристиками цепи, оценить ожидаемое изменение формы сигнала на выходе. Найти реакцию uR(t) операторным методом, построить ее график и сравнить с графиком uвх(t). Найти амплитудный, фазовый, вещественный и мнимый спектры реакции; построить их графики. Используя один из методов расчета, сигнала по спектру, приближенно найти реакцию, построить се график и сравнить с графиком точного решения.
- На вход дифференцирующей RC-цепи подается сигнал uвх(t) в виде одиночного импульса, имеющего форму равнобедренного треугольника с амплитудой Um и длительностью tи. Сравнив спектр сигнала с частотными характеристиками цепи, оценить ожидаемое изменение формы сигнала на выходе. Найти реакцию uR(t) операторным методом, построить ее график и сравнить с графиком uвх(t). Найти амплитудный, фазовый, вещественный и мнимый спектры реакции; построить их графики. Используя один из методов расчета, сигнала по спектру, приближенно найти реакцию, построить се график и сравнить с графиком точного решения.
- На входе RC-цепи действует прямоугольный импульс. Временные диаграммы реакции цепи для разных значений постоянной времени цепи показаны справа. Наилучшее дифференцирование имеет место на рисунке…
