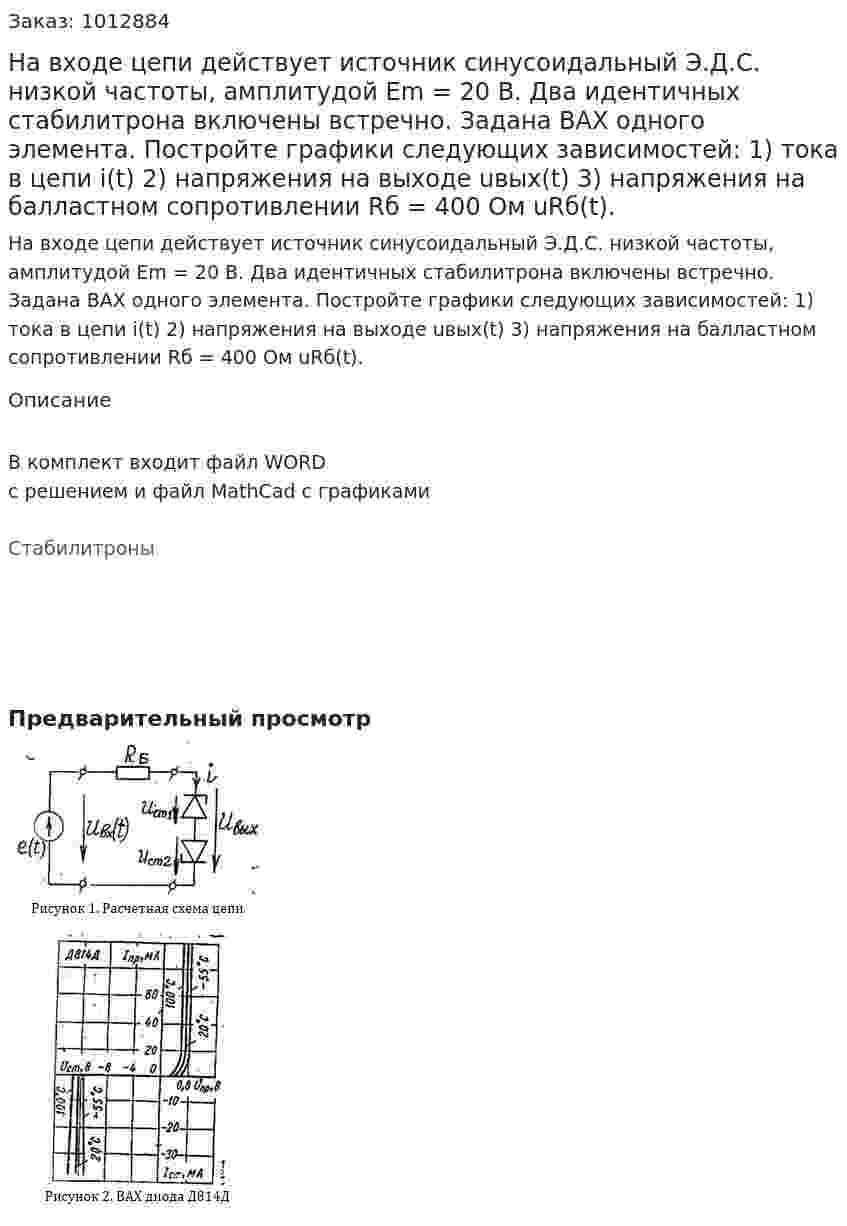

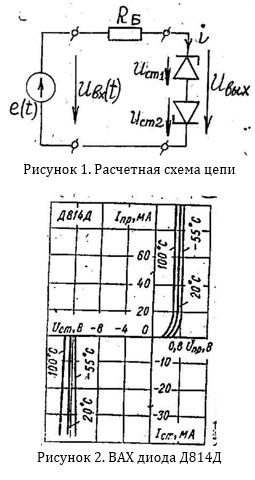

На входе цепи действует источник синусоидальный Э.Д.С. низкой частоты, амплитудой Em = 20 В. Два идентичных стабилитрона включены встречно. Задана ВАХ одного элемента. Постройте графики следующих зависимостей: 1) тока в цепи i(t) 2) напряжения на выходе uвых(t) 3) напряжения на балластном сопротивлении Rб = 400 Ом uRб(t).
На входе цепи действует источник синусоидальный Э.Д.С. низкой частоты, амплитудой Em = 20 В. Два идентичных стабилитрона включены встречно. Задана ВАХ одного элемента. Постройте графики следующих зависимостей: 1) тока в цепи i(t) 2) напряжения на выходе uвых(t) 3) напряжения на балластном сопротивлении Rб = 400 Ом uRб(t).
Описание
В комплект входит файл WORD с решением и файл MathCad с графиками
Стабилитроны
- На входе цепи действует синусоидальное напряжение u = 282,4sin(ωt-10°) В, активное сопротивление R = 20 Ом, реактивное сопротивление цепи на основной частоте XL = 40 Ом. Определите ток, проверьте баланс мощностей, постройте векторную диаграмму.
- На входе цепи действует синусоидальное напряжение u = 282,4sin(ωt-10°) В, активное сопротивление R = 20 Ом, реактивное сопротивление цепи на основной частоте XL = 40 Ом. Определите ток, проверьте баланс мощностей, постройте векторную диаграмму.
- На входе цепи действует ЭДС: e(t) = 100 · cos (105 · t), мВ. Даны элементы цепи: r1 = 10 Ом; r2 = 5 Ом; L = 0.1 мГн; С = 1 мкФ. Найти амплитуды токов i0 и i2 и сдвиг фаз между токами.
- На входе цепи действует ЭДС: e(t) = 100 · cos (105 · t), мВ. Даны элементы цепи: r1 = 10 Ом; r2 = 5 Ом; L = 0.1 мГн; С = 1 мкФ. Найти амплитуды токов i0 и i2 и сдвиг фаз между токами.
- На входе цепи заданы мгновенные значения тока и напряжения: I = 2sin(314t-10°) А, u = 100sin(314t-80°) В. Определите полное комплексное сопротивление цепи Z.
- На входе цепи заданы мгновенные значения тока и напряжения: I = 2sin(314t-10°) А, u = 100sin(314t-80°) В. Определите полное комплексное сопротивление цепи Z.
- На входе цепи, состоящей из двух сопротивлений R= 12 Ом и индуктивности L = 50 мкГн, действует одиночный импульс напряжения U1(t) с амплитудой Um = 160 мВ и длительностью tu = 8 мкс. Определить переходную и импульсную функции цепи по напряжению. Пользуясь интегралом Дюамеля, найти форму выходного импульса U2(t). Построить графики U1(t) и U2(t) в одном масштабе.
- На входе СМО с одним обслуживающим прибором простейший поток требований с параметром λ= 0,55. Время обслуживания является постоянной величиной х= 1,5.Определить: 1) среднюю длину очереди, 2) среднее время ожидания, 3) среднее время пребывания требования в системе, 4) среднее число требований в системе
- На входе схемы постоянное напряжение U=100 B, R=10 Ом, L=0,1 Гн. В момент времени t=0 контакт К замыкается. До замыкания К при t=-0 ток i=0. Определить напряжение uL после замыкания К при t=+00 В 100 В 50 В 10 В 150 В
- На входе схемы постоянное напряжение U=100 B, R=10 Ом, L=0,1 Гн. В момент времени t=0 контакт К замыкается. До замыкания К при t=-0 ток i=0. Определить напряжение uL после замыкания К при t=+00 В 100 В 50 В 10 В 150 В
- На входе схемы постоянное напряжение U=100 B, R=10 Ом, L=0,1 Гн. В момент времени t=0 контакт К замыкается. До замыкания К при t=-0 ток i=0. Определить напряжение uR после замыкания К при t=+0. 0 В 100 В 50 В 10 В 150 В
- На входе схемы постоянное напряжение U=100 B, R=10 Ом, L=0,1 Гн. В момент времени t=0 контакт К замыкается. До замыкания К при t=-0 ток i=0. Определить напряжение uR после замыкания К при t=+0. 0 В 100 В 50 В 10 В 150 В
- На входе схемы постоянное напряжение U=100 B, R=10 Ом, L=0,1 Гн. В момент времени t=0 контакт К замыкается. До замыкания К при t=-0 ток i=0. Определить ток i после замыкания К при t=1 c c погрешностью не более 1%. 100 А 5 А 1,73 А 10 А 0,1 А
- На входе схемы постоянное напряжение U=100 B, R=10 Ом, L=0,1 Гн. В момент времени t=0 контакт К замыкается. До замыкания К при t=-0 ток i=0. Определить ток i после замыкания К при t=1 c c погрешностью не более 1%. 100 А 5 А 1,73 А 10 А 0,1 А
