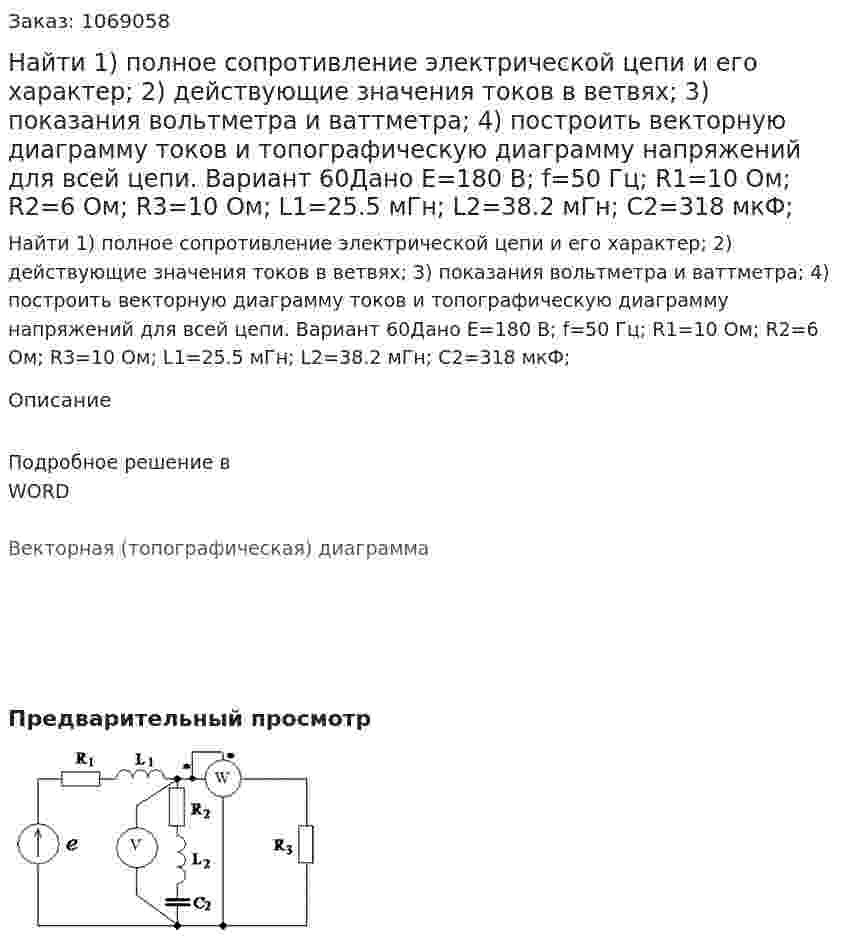

Найти 1) полное сопротивление электрической цепи и его характер; 2) действующие значения токов в ветвях; 3) показания вольтметра и ваттметра; 4) построить векторную диаграмму токов и топографическую диаграмму напряжений для всей цепи. Вариант 60Дано E=180 В; f=50 Гц; R1=10 Ом; R2=6 Ом; R3=10 Ом; L1=25.5 мГн; L2=38.2 мГн; C2=318 мкФ;
Найти 1) полное сопротивление электрической цепи и его характер; 2) действующие значения токов в ветвях; 3) показания вольтметра и ваттметра; 4) построить векторную диаграмму токов и топографическую диаграмму напряжений для всей цепи. Вариант 60Дано E=180 В; f=50 Гц; R1=10 Ом; R2=6 Ом; R3=10 Ом; L1=25.5 мГн; L2=38.2 мГн; C2=318 мкФ;
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Найти: 1. Произведение матриц A·B = C и определить матрицы С. 2. Найти обратную матрицу А-1 для матрицы А. Сделать проверку.
- Найти:1) Сечение провода F однофазной сети; 2) Выполнить проверку результатов моделирования в программе Electronics Workbench.
- Найти:1) Сечение провода F однофазной сети; 2) Выполнить проверку результатов моделирования в программе Electronics Workbench.
- Найти: 1) Сечение провода F однофазной сети; 2) Выполнить проверку результатов моделирования в программе Electronics Workbench. Вариант 8
- Найти: 1) Сечение провода F однофазной сети; 2) Выполнить проверку результатов моделирования в программе Electronics Workbench. Вариант 8
- Найти: 1. Сопротивление цепи в комплексном виде 2. Токи в цепи 3. Напряжение на вольтметре 4. Активную, реактивную и полную мощности Дано: E1 = 220 В, f = 50 Гц, C1 = 637 мкФ, C3 = 200 мкФ, L2 = 15.9 мГн, R1 = 5 Ом, R2 = 10 Ом, R3 = 8 Ом
- Найти: 1. Сопротивление цепи в комплексном виде 2. Токи в цепи 3. Напряжение на вольтметре 4. Активную, реактивную и полную мощности Дано: E1 = 220 В, f = 50 Гц, C1 = 637 мкФ, C3 = 200 мкФ, L2 = 15.9 мГн, R1 = 5 Ом, R2 = 10 Ом, R3 = 8 Ом
- Найти: 1. Выражения для токов i1(t) и i2(t) классическим методом. 2. Практическую длительность переходного процесса, а в случае колебательного характера этого процесса также и период свободных колебаний и логарифмический декремент колебаний 3. Построить графики переходных процессов токов i1(t) и i2(t) 4. Рассчитать переходные процессы токов i1(t) и i2(t) с помощью программы моделирования электрических и электронных схем. Дано: R = 30 Ом, L = 50 мГн, C = 10 мкФ, E = 100 В
- Найти: 1. Выражения для токов i1(t) и i2(t) классическим методом. 2. Практическую длительность переходного процесса, а в случае колебательного характера этого процесса также и период свободных колебаний и логарифмический декремент колебаний 3. Построить графики переходных процессов токов i1(t) и i2(t) 4. Рассчитать переходные процессы токов i1(t) и i2(t) с помощью программы моделирования электрических и электронных схем. Дано: R = 30 Ом, L = 50 мГн, C = 10 мкФ, E = 100 В
- Найти: 1. Определить токи во всех ветвях. 2. Проверить токи на баланс токов. 3. Проверить токи на баланс мощности. 4. Определить напряжение на элементах и ветвях. 5. Построить векторные диаграммы токов и напряжений. 6. Построить топографическую векторную диаграмму.
- Найти: 1. Определить токи во всех ветвях. 2. Проверить токи на баланс токов. 3. Проверить токи на баланс мощности. 4. Определить напряжение на элементах и ветвях. 5. Построить векторные диаграммы токов и напряжений. 6. Построить топографическую векторную диаграмму.
- Найти: 1) полное сопротивление электрической цепи и его характер; 2) действующие значения токов в ветвях; 3) показания вольтметра и ваттметра; 4) построить векторную диаграмму токов и топографическую диаграмму напряжений для всей цепи.
- Найти: 1) полное сопротивление электрической цепи и его характер; 2) действующие значения токов в ветвях; 3) показания вольтметра и ваттметра; 4) построить векторную диаграмму токов и топографическую диаграмму напряжений для всей цепи.
- Найти 1) полное сопротивление электрической цепи и его характер; 2) действующие значения токов в ветвях; 3) показания вольтметра и ваттметра; 4) построить векторную диаграмму токов и топографическую диаграмму напряжений для всей цепи. Вариант 60Дано E=180 В; f=50 Гц; R1=10 Ом; R2=6 Ом; R3=10 Ом; L1=25.5 мГн; L2=38.2 мГн; C2=318 мкФ;
