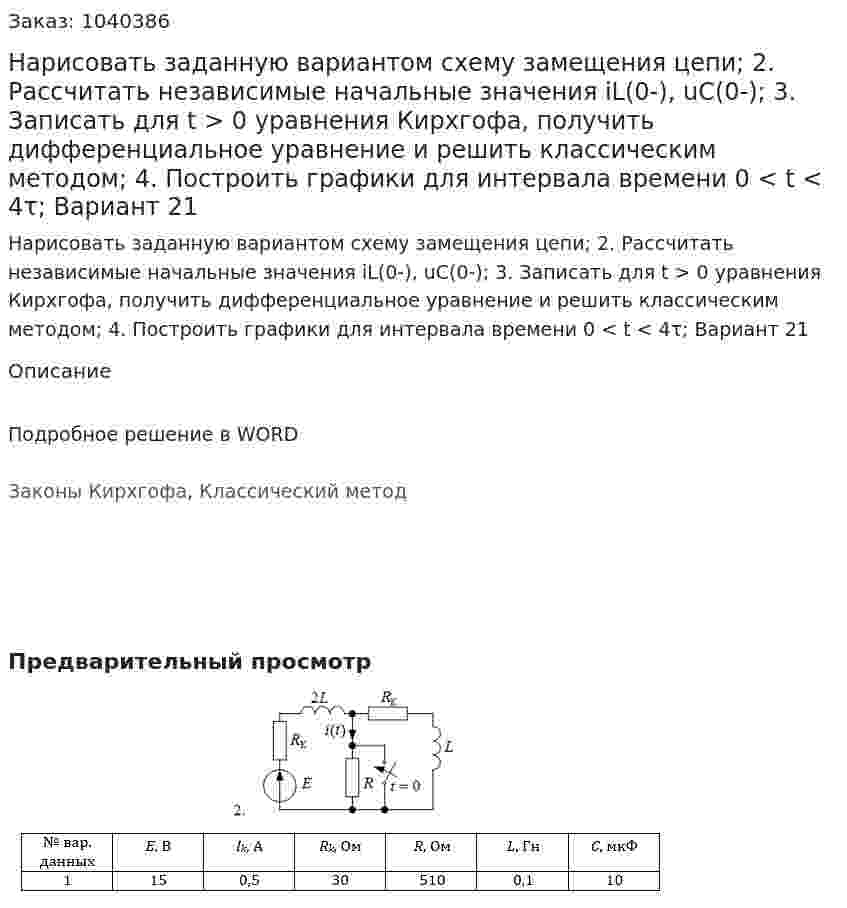

Нарисовать заданную вариантом схему замещения цепи; 2. Рассчитать независимые начальные значения iL(0-), uC(0-); 3. Записать для t > 0 уравнения Кирхгофа, получить дифференциальное уравнение и решить классическим методом; 4. Построить графики для интервала времени 0 < t < 4τ; Вариант 21
Нарисовать заданную вариантом схему замещения цепи; 2. Рассчитать независимые начальные значения iL(0-), uC(0-); 3. Записать для t > 0 уравнения Кирхгофа, получить дифференциальное уравнение и решить классическим методом; 4. Построить графики для интервала времени 0 < t < 4τ; Вариант 21
Описание
Подробное решение в WORD
Законы Кирхгофа, Классический метод
- Нарисовать заданную вариантом схему замещения цепи; 2. Рассчитать независимые начальные значения iL(0-), uC(0-); 3. Записать для t > 0 уравнения Кирхгофа, получить дифференциальное уравнение и решить классическим методом; 4. Построить графики для интервала времени 0 < t < 4τ; Вариант 21
- Нарисовать качественно график изменения напряжения UL(t) после коммутации. Ключ размыкается
- Нарисовать качественно график изменения напряжения UL(t) после коммутации. Ключ размыкается
- Нарисовать качественно график изменения тока i2(t)
- Нарисовать качественно график изменения тока i2(t)
- Нарисовать качественно график изменения тока ic(t) после коммутации. Ключ размыкается
- Нарисовать качественно график изменения тока ic(t) после коммутации. Ключ размыкается
- На рис. изображен эскиз магнитной цепи. Магнитопровод (сердечник) выполнен из листов стали, имеет три стержня, на которых расположены намагничивающие обмотки (питаются постоянным током). В ряде вариантов в стержнях выполнен небольшой воздушный зазор. Требуется: Для схемы электрической цепи, соответствующей номеру варианта выполнить следующее: 1. Определить магнитные потоки во всех ветвях и величину, указанную в задании(на основании дополнительного условия). 2. Записать систему уравнений по законам Кирхгофа Дано: L1 = 17 см = 0,17 м L2 = 5 см = 0,05 м L3 = 26 см = 0,26 м S1 = 7,9 см2 S2 = 4,8 см2 S3 = 4,4 см2 w1 = 615 w2 = 420 w3 = 150 I1 = 0,1 A I2 = 0,05 A Ф2 – Ф3 = 20 х 10-5 Вб Найти: І3 - ? Ф2 - ?
