Заказ: 1000261
Нелинейные магнитные цепи
Нелинейные магнитные цепи
Описание
По данным таблицы 1. 2, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины Ф2; Ф3.
2. Для принятых в п.1 положительных направлений магнитных потоков и заданного направления МДС составить систему уравнений по закону Кирхгофа.

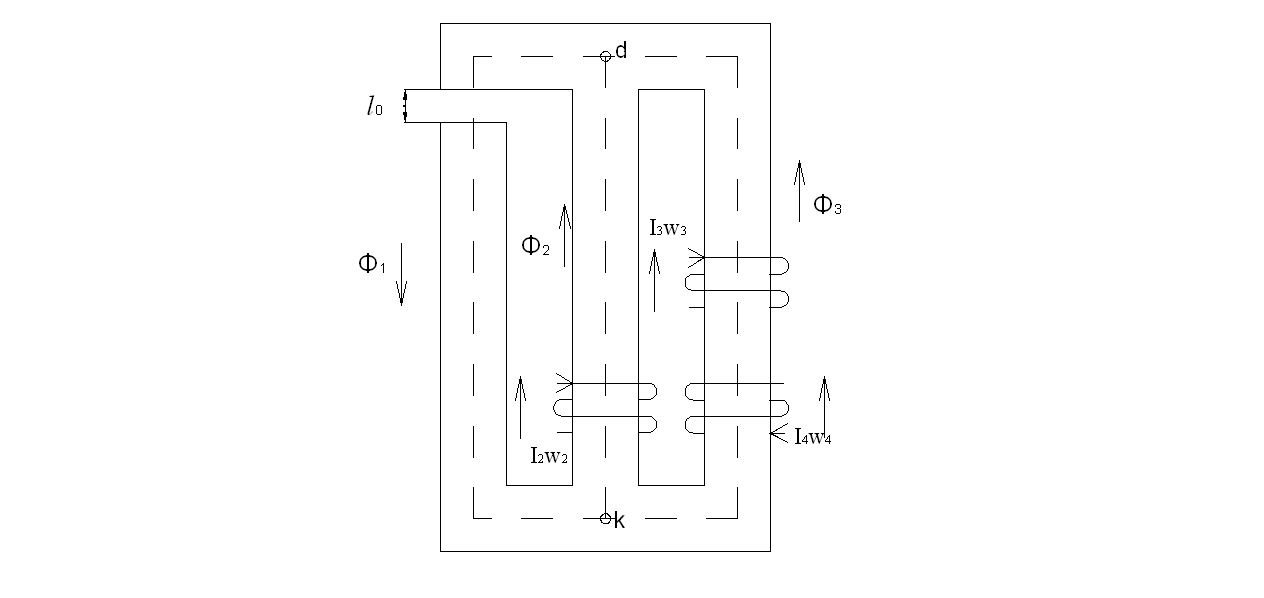

Схематическое изображение магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис.1
Указания: l – длина средней магнитной линии одной ветви магнитной це-пи; lб длина воздушного зазора (его положение в магнитной цепи дано на схемах магнитопроводов); S – сечение участков магнитопроводов; ω – число витков катушек; I – постоянный ток в катушке.
Обозначения величин дается в индексами, которые указывают, к какой Ветви магнитной цепи относятся та или иная величина; индекс 1 – к левой маг-нитной ветви; индекс 2 – к средней; индекс 3 – к правой ветви.
Магнитные свойства стали из которых изготовлены магнитопроводы, определяются кривой намагничивания, которая дана в таблице1.1
