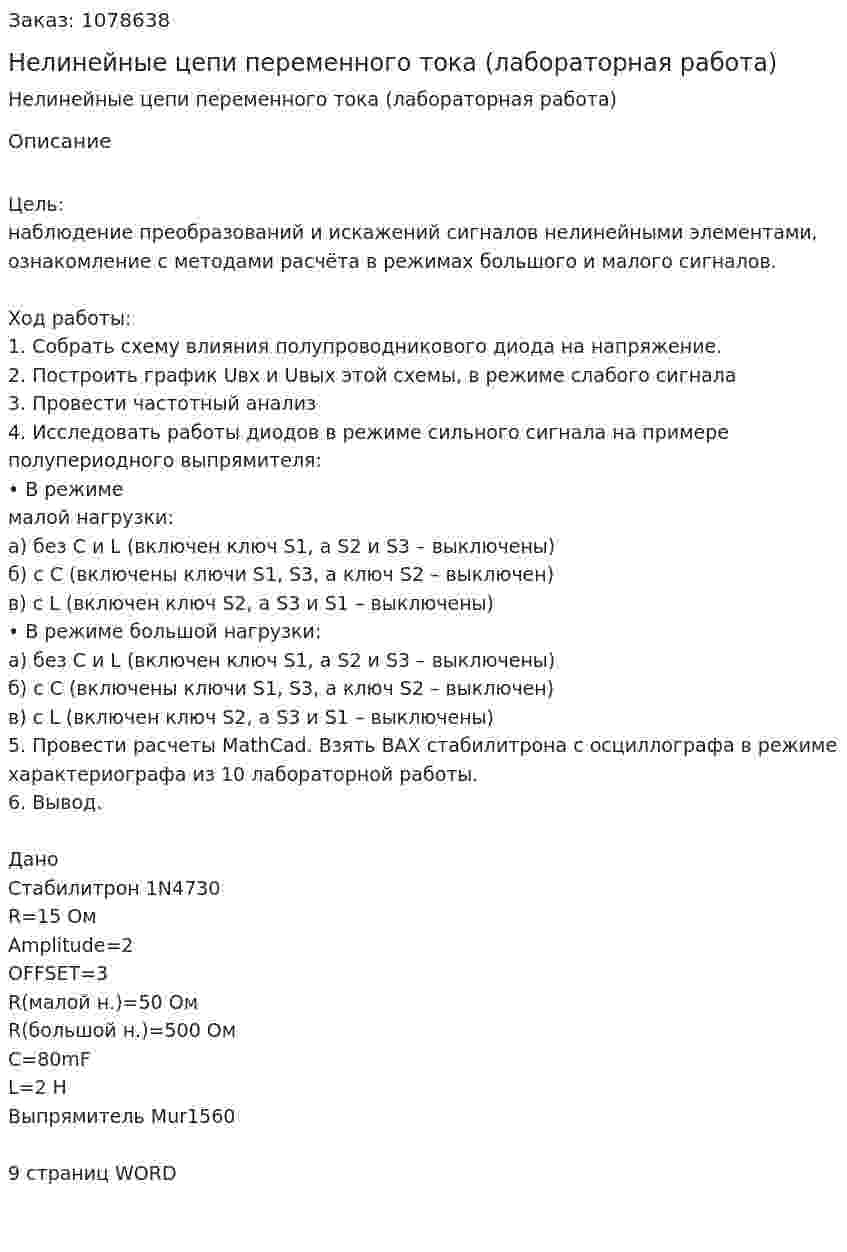

Нелинейные цепи переменного тока (лабораторная работа)

Цель:
наблюдение преобразований и искажений сигналов нелинейными элементами, ознакомление с методами расчёта в режимах большого и малого сигналов.

Ход работы:
1. Собрать схему влияния полупроводникового диода на напряжение.
2. Построить график Uвх и Uвых этой схемы, в режиме слабого сигнала
3. Провести частотный анализ
4. Исследовать работы диодов в режиме сильного сигнала на примере полупериодного выпрямителя:
• В режиме малой нагрузки:
а) без C и L (включен ключ S1, а S2 и S3 – выключены)
б) с С (включены ключи S1, S3, а ключ S2 – выключен)
в) с L (включен ключ S2, а S3 и S1 – выключены)
• В режиме большой нагрузки:
а) без C и L (включен ключ S1, а S2 и S3 – выключены)
б) с С (включены ключи S1, S3, а ключ S2 – выключен)
в) с L (включен ключ S2, а S3 и S1 – выключены)
5. Провести расчеты MathCad. Взять ВАХ стабилитрона с осциллографа в режиме характериографа из 10 лабораторной работы.
6. Вывод.

Дано
Стабилитрон 1N4730
R=15 Ом
Amplitude=2
OFFSET=3
R(малой н.)=50 Ом
R(большой н.)=500 Ом
С=80mF
L=2 H
Выпрямитель Mur1560

9 страниц WORD
