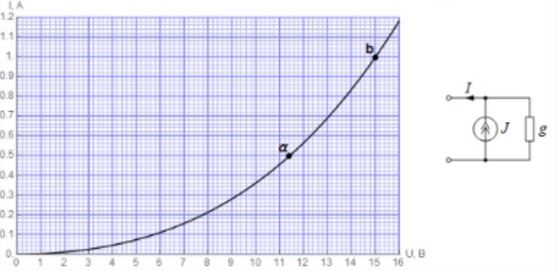

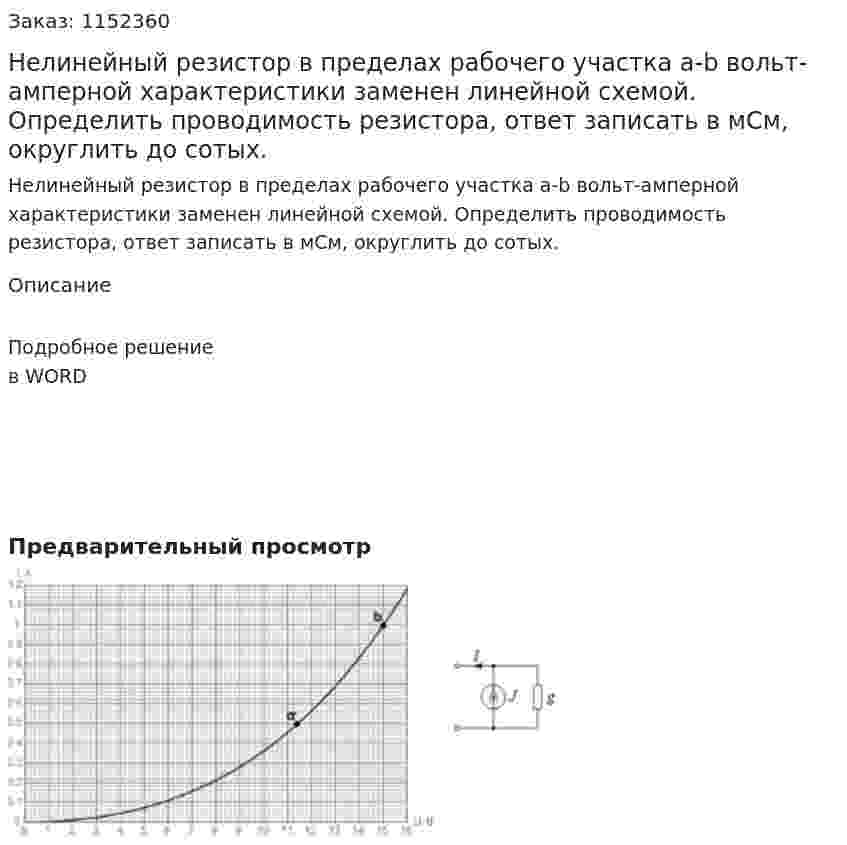

Нелинейный резистор в пределах рабочего участка a-b вольт-амперной характеристики заменен линейной схемой. Определить проводимость резистора, ответ записать в мСм, округлить до сотых.
Нелинейный резистор в пределах рабочего участка a-b вольт-амперной характеристики заменен линейной схемой. Определить проводимость резистора, ответ записать в мСм, округлить до сотых.
Описание
Подробное решение в WORD
- Нелинейный резистор в пределах рабочего участка a-b вольт-амперной характеристики заменен линейной схемой. Определить проводимость резистора, ответ записать в мСм, округлить до сотых.
- Нелинейный элемент имеет вольт-амперную характеристику, уравнение которой I=a⋅U+b⋅U3 (a=8⋅10−3 1/Ом, b=5⋅10−4 1/Ом⋅В2). Построить вольт-амперную характеристику элемента. Определить статическое и динамическое сопротивления элемента. Подсчитать значения величин этих сопротивлений для напряжения Uа = 4 В. Построить кривую зависимости отношения rст/rд в функции U.
- Нелинейный элемент имеет вольт-амперную характеристику, уравнение которой I=a⋅U+b⋅U3 (a=8⋅10−3 1/Ом, b=5⋅10−4 1/Ом⋅В2). Построить вольт-амперную характеристику элемента. Определить статическое и динамическое сопротивления элемента. Подсчитать значения величин этих сопротивлений для напряжения Uа = 4 В. Построить кривую зависимости отношения rст/rд в функции U.
- Нелинейный элемент с заданной ВАХ и линейный элемент сопротивлением R = 30 Ом соединены последовательно, если напряжение на нелинейном элементе равно 50 В, то входное напряжение цепи составит (В) ____
- Нелинейный элемент с заданной ВАХ и линейный элемент сопротивлением R = 30 Ом соединены последовательно, если напряжение на нелинейном элементе равно 50 В, то входное напряжение цепи составит (В) ____
- Нелинейный элемент с заданной ВАХ и линейный элемент с сопротивлением R = 40 Ом соединены последовательно. Если напряжение на нелинейном элементе равно 50 В, то напряжение, приложенное к цепи, равно … В. Выберите один ответ. a. 210 b. 100 c. 160 d. 4
- Нелинейный элемент с заданной ВАХ и линейный элемент с сопротивлением R = 40 Ом соединены последовательно. Если напряжение на нелинейном элементе равно 50 В, то напряжение, приложенное к цепи, равно … В. Выберите один ответ. a. 210 b. 100 c. 160 d. 4
- Нелинейные электрические и магнитные цепиСогласно предложенному варианту рассчитать число витков ω катушки, создающей магнитный поток в неоднородной магнитной цепи (рис. 4), и неизвестные параметры (таблица), если принять магнитную проницаемость воздуха равной магнитной проницаемости вакуума μ0 = 4 π ∙ 10-7 Гн/м. Площадь поперечного сечения воздушного зазора S0 принять равной площади поперечного сечения магнитопровода Sb . Кривые намагничивания материала магнитопровода изображены на рис. 5 Вариант 2a = 6 см b = 10 см δ = 0.2 мм Sa = 4 см2 Sb = 6 см2 I = 1 А Φ = 560 мкВб Материал магнитопровода: 1
- НЕЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПРИ ПОСТОЯННОМ ВОЗДЕЙСТВИИ Дано: 1) схема электрической цепи в соответствии с индивидуальным вариантом (табл. 1.1), содержащая только идеальные элементы; 2) диод моделируется нелинейным резистором с кусочно-линейной характеристикой u=Rоi при i≥0 и u=Rзi при i< (рис. 1.1), где Rо = 1 Ом и Rз = 1000 Ом – сопротивления открытого и закрытого диода соответственно. 3) параметры линейных элементов в соответствии с групповым вариантом (табл. 1.2). Требуется: 1) построить резистивную схему замещения по постоянному воздействию; 2) методом эквивалентного генератора (или другим методом) получить формулу для выходной величины UH или IH (указана на схеме); 3) найти численное значение UH или IH при заданных значениях параметров элементов; 4) вывести формулу (формулы) для напряжения и тока диода; 5) найти численное значение для напряжения и тока диода; 6) записать символьную функцию мощности PH на нагрузке RH; 7) найти численное значение мощности. Схема 22 данные 1
- НЕЛИНЕЙНЫЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ ПРИ ПОСТОЯННОМ ВОЗДЕЙСТВИИ Дано: 1) схема электрической цепи в соответствии с индивидуальным вариантом (табл. 1.1), содержащая только идеальные элементы; 2) диод моделируется нелинейным резистором с кусочно-линейной характеристикой u=Rоi при i≥0 и u=Rзi при i< (рис. 1.1), где Rо = 1 Ом и Rз = 1000 Ом – сопротивления открытого и закрытого диода соответственно. 3) параметры линейных элементов в соответствии с групповым вариантом (табл. 1.2). Требуется: 1) построить резистивную схему замещения по постоянному воздействию; 2) методом эквивалентного генератора (или другим методом) получить формулу для выходной величины UH или IH (указана на схеме); 3) найти численное значение UH или IH при заданных значениях параметров элементов; 4) вывести формулу (формулы) для напряжения и тока диода; 5) найти численное значение для напряжения и тока диода; 6) записать символьную функцию мощности PH на нагрузке RH; 7) найти численное значение мощности. Схема 22 данные 1
- Нелинейный резистивный элемент в цепи с источником гармонического напряжения (лабораторная работа)
- Нелинейный резистивный элемент в цепи с источником гармонического напряжения (лабораторная работа)
- Нелинейный резис тор в пределах рабочего участка a-b вольт-амперной характеристики заменён линейной схемой, в которой Е постоянна. Определить значение ЭДС, ответ записать в В, округлить до сотых.
- Нелинейный резис тор в пределах рабочего участка a-b вольт-амперной характеристики заменён линейной схемой, в которой Е постоянна. Определить значение ЭДС, ответ записать в В, округлить до сотых.
