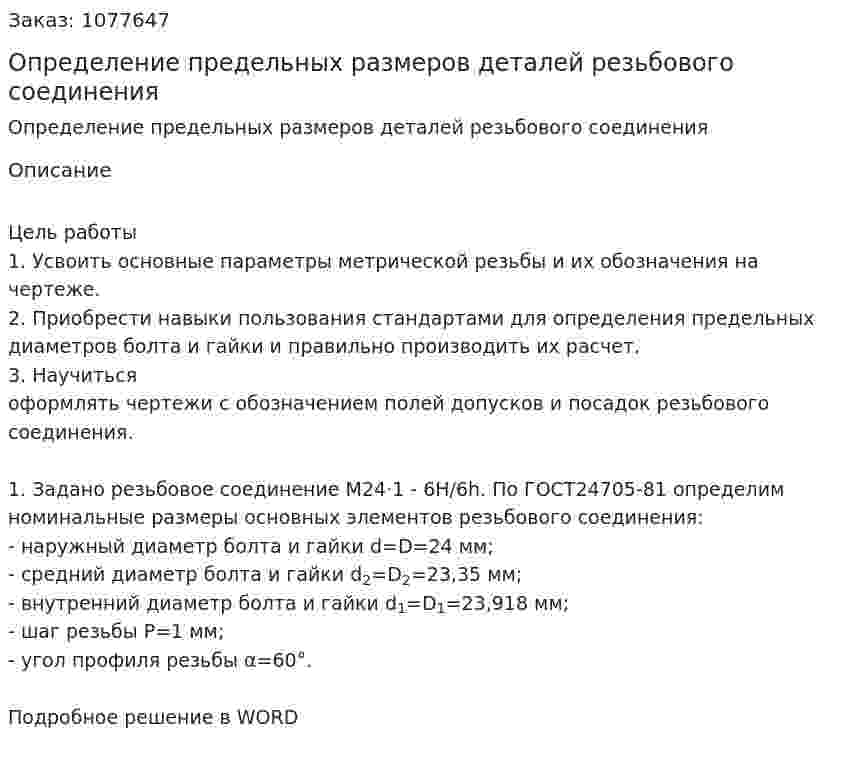

Определение предельных размеров деталей резьбового соединения

Цель работы
1. Усвоить основные параметры метрической резьбы и их обозначения на чертеже.
2. Приобрести навыки пользования стандартами для определения предельных диаметров болта и гайки и правильно производить их расчет.
3. Научиться оформлять чертежи с обозначением полей допусков и посадок резьбового соединения.

1. Задано резьбовое соединение M24·1 - 6H/6h. По ГОСТ24705-81 определим номинальные размеры основных элементов резьбового соединения:
- наружный диаметр болта и гайки d=D=24 мм;
- средний диаметр болта и гайки d₂=D₂=23,35 мм;
- внутренний диаметр болта и гайки d₁=D₁=23,918 мм;
- шаг резьбы P=1 мм;
- угол профиля резьбы α=60°.

Подробное решение в WORD
