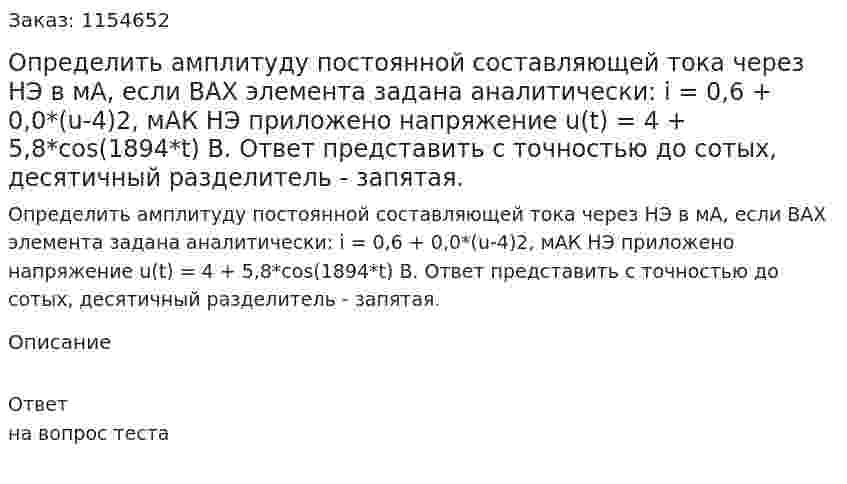

Определить амплитуду постоянной составляющей тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 0,6 + 0,0*(u-4)2, мАК НЭ приложено напряжение u(t) = 4 + 5,8*cos(1894*t) В. Ответ представить с точностью до сотых, десятичный разделитель - запятая.
Определить амплитуду постоянной составляющей тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 0,6 + 0,0*(u-4)2, мАК НЭ приложено напряжение u(t) = 4 + 5,8*cos(1894*t) В. Ответ представить с точностью до сотых, десятичный разделитель - запятая.
Описание
Ответ на вопрос теста
- Определить амплитуду постоянной составляющей тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 0,6 + 0,0*(u-4)2, мАК НЭ приложено напряжение u(t) = 4 + 5,8*cos(1894*t) В. Ответ представить с точностью до сотых, десятичный разделитель - запятая.
- Определить аналитически зависимость от частоты параметра A11(ω). Построить график A11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически и графически граничные частоты. 2.Вычислить характеристическое сопротивление Zc, коэффициент ослабления А и коэффициент фазы В для двух частот ω’ и ω’’. Частоты задать самостоятельно, исходя из следующих условий: а) частота ω’ – в полосе пропускания, но A11(ω’) ≠ 0; б) частота ω’’ – в полосе задерживания и |A11(ω’’)| <= 5; 3. Задать числовое значение вторичного тока I2. Принять сопротивление нагрузки на обоих частотах ω’ и ω’’ одинаковым и равным Zс(ω’). а) Определить А-параметры четырехполюсника для обеих частот ω’ и ω’’. Результат проверить с помощью уравнения связи между коэффициентами. б) Рассчитать напряжение и ток на входе четырехполюсника и его входное сопротивление на обеих частотах ω’ и ω’’. Дано: L1 = 50 мГн; L2 = 10 мГн; C2 = 1 мкФ;
- Определить аналитически зависимость от частоты параметра A11(ω). Построить график A11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически и графически граничные частоты. 2.Вычислить характеристическое сопротивление Zc, коэффициент ослабления А и коэффициент фазы В для двух частот ω’ и ω’’. Частоты задать самостоятельно, исходя из следующих условий: а) частота ω’ – в полосе пропускания, но A11(ω’) ≠ 0; б) частота ω’’ – в полосе задерживания и |A11(ω’’)| <= 5; 3. Задать числовое значение вторичного тока I2. Принять сопротивление нагрузки на обоих частотах ω’ и ω’’ одинаковым и равным Zс(ω’). а) Определить А-параметры четырехполюсника для обеих частот ω’ и ω’’. Результат проверить с помощью уравнения связи между коэффициентами. б) Рассчитать напряжение и ток на входе четырехполюсника и его входное сопротивление на обеих частотах ω’ и ω’’. Дано: L1 = 50 мГн; L2 = 10 мГн; C2 = 1 мкФ;
- Определить аналитически зависимость от частоты параметра A11(ω). Построить график A11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически и графически граничные частоты. 2.Вычислить характеристическое сопротивление Zc, коэффициент ослабления А и коэффициент фазы В для двух частот ω’ и ω’’. Частоты задать самостоятельно, исходя из следующих условий: а) частота ω’ – в полосе пропускания, но A11(ω’) ≠ 0; б) частота ω’’ – в полосе задерживания и |A11(ω’’)| <= 5; 3. Задать числовое значение вторичного тока I2. Принять сопротивление нагрузки на обоих частотах ω’ и ω’’ одинаковым и равным Zс(ω’). а) Определить А-параметры четырехполюсника для обеих частот ω’ и ω’’. Результат проверить с помощью уравнения связи между коэффициентами. б) Рассчитать напряжение и ток на входе четырехполюсника и его входное сопротивление на обеих частотах ω’ и ω’’. Дано: L = L1 = 40 мГн; L2 = 20 мГн; C = C1 = 5 мкФ; C2 = 2 мкФ;
- Определить аналитически зависимость от частоты параметра A11(ω). Построить график A11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически и графически граничные частоты. 2.Вычислить характеристическое сопротивление Zc, коэффициент ослабления А и коэффициент фазы В для двух частот ω’ и ω’’. Частоты задать самостоятельно, исходя из следующих условий: а) частота ω’ – в полосе пропускания, но A11(ω’) ≠ 0; б) частота ω’’ – в полосе задерживания и |A11(ω’’)| <= 5; 3. Задать числовое значение вторичного тока I2. Принять сопротивление нагрузки на обоих частотах ω’ и ω’’ одинаковым и равным Zс(ω’). а) Определить А-параметры четырехполюсника для обеих частот ω’ и ω’’. Результат проверить с помощью уравнения связи между коэффициентами. б) Рассчитать напряжение и ток на входе четырехполюсника и его входное сопротивление на обеих частотах ω’ и ω’’. Дано: L = L1 = 40 мГн; L2 = 20 мГн; C = C1 = 5 мкФ; C2 = 2 мкФ;
- Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты. 2. Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты. 3. Сравнить результаты расчетов. Вариант 10 Дано: L = L1 = 20 мГн, L2 = 10 мГн, C = C1 = 1 мкФ, C2 = 10 мкФ
- Определить аналитически зависимость от частоты параметра А11(ω). Построить график А11(ω). По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти аналитически граничные частоты. 2. Определить с помощью программы расчета электрических и электронных схем (Spice и др.) зависимость от частоты параметра А11(ω). Построить график. По этому графику определить, может ли данный четырехполюсник служить фильтром. Определить его тип. Отметить на графике зоны пропускания и задерживания. Найти граничные частоты. 3. Сравнить результаты расчетов. Вариант 10 Дано: L = L1 = 20 мГн, L2 = 10 мГн, C = C1 = 1 мкФ, C2 = 10 мкФ
- Определить амплитудно-частотные и фазочастотные характеристики цепи. Построить графики
- Определить амплитудно-частотные и фазочастотные характеристики цепи. Построить графики
- Определить амплитуду второй гармоники тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 1,0 + 0,4*(u-5,5)2, мАК НЭ приложено напряжение u(t) = 5,5+6,7*cos(5718*t) В. Ответ представить с точностью до сотых, десятичный разделитель - запятая.
- Определить амплитуду второй гармоники тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 1,0 + 0,4*(u-5,5)2, мАК НЭ приложено напряжение u(t) = 5,5+6,7*cos(5718*t) В. Ответ представить с точностью до сотых, десятичный разделитель - запятая.
- Определить амплитуду первой гармоники тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 0,8 + 0,2*(u-9)2, мА К НЭ приложено напряжение u(t) = 9 + 3,4*cos(3482*t) В.
- Определить амплитуду первой гармоники тока через НЭ в мА, если ВАХ элемента задана аналитически: i = 0,8 + 0,2*(u-9)2, мА К НЭ приложено напряжение u(t) = 9 + 3,4*cos(3482*t) В.
- Определить амплитуду переменного напряжения на нагрузке в схеме двухполупериодного выпрямителя (рис. 4.2), если выпрямленный ток, проходящий через каждый диод, Ι0 = 70 мА, а сопротивление нагрузки Rн = 39 Ом.
