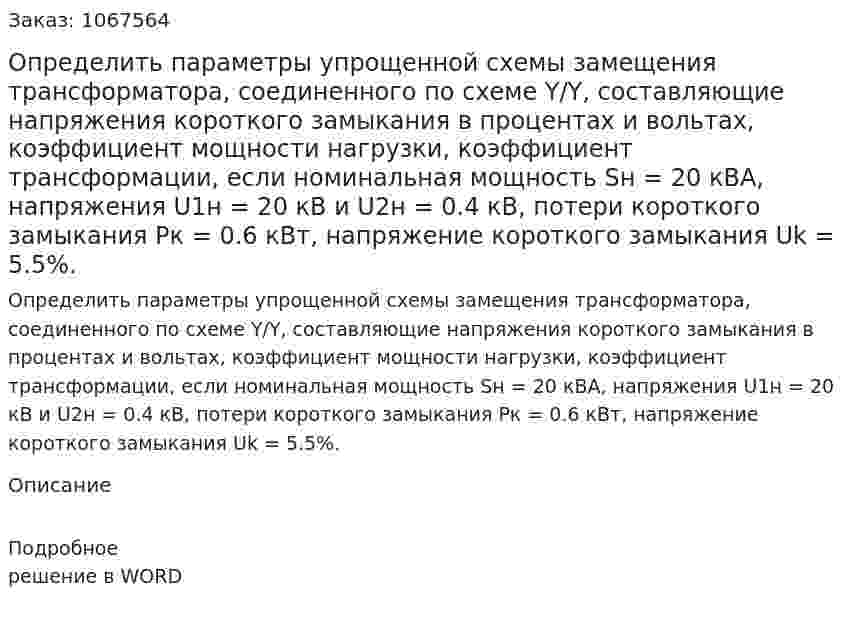

Заказ: 1067564
Определить параметры упрощенной схемы замещения трансформатора, соединенного по схеме Y/Y, составляющие напряжения короткого замыкания в процентах и вольтах, коэффициент мощности нагрузки, коэффициент трансформации, если номинальная мощность Sн = 20 кВА, напряжения U1н = 20 кВ и U2н = 0.4 кВ, потери короткого замыкания Рк = 0.6 кВт, напряжение короткого замыкания Uk = 5.5%.
Определить параметры упрощенной схемы замещения трансформатора, соединенного по схеме Y/Y, составляющие напряжения короткого замыкания в процентах и вольтах, коэффициент мощности нагрузки, коэффициент трансформации, если номинальная мощность Sн = 20 кВА, напряжения U1н = 20 кВ и U2н = 0.4 кВ, потери короткого замыкания Рк = 0.6 кВт, напряжение короткого замыкания Uk = 5.5%.
Описание
Подробное решение в WORD
