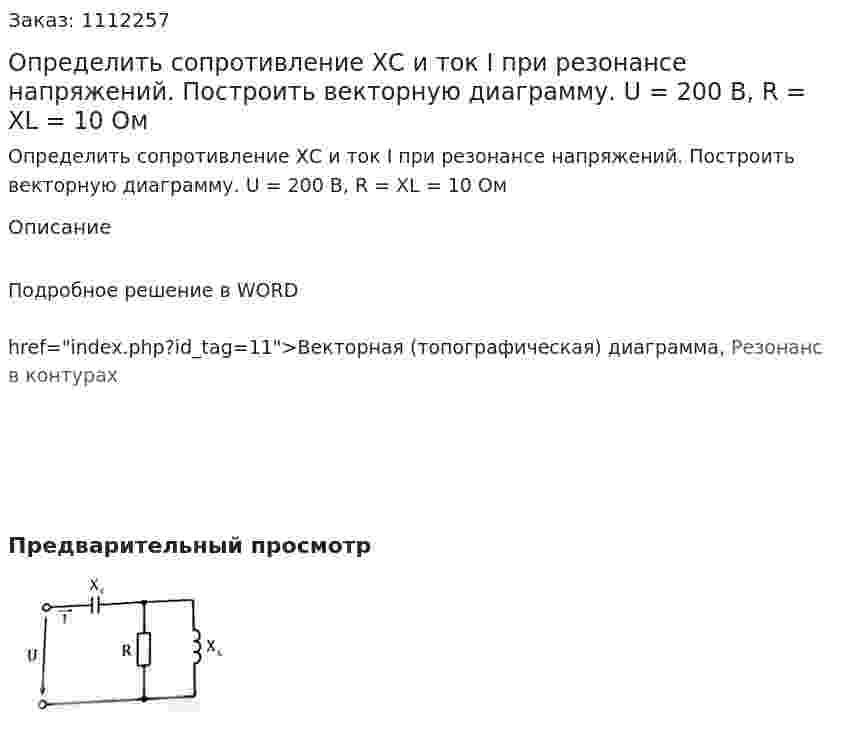

Определить сопротивление ХС и ток I при резонансе напряжений. Построить векторную диаграмму. U = 200 B, R = XL = 10 Ом
Определить сопротивление ХС и ток I при резонансе напряжений. Построить векторную диаграмму. U = 200 B, R = XL = 10 Ом
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма, Резонанс в контурах
- Определить сопротивление ХС и ток I при резонансе напряжений. Построить векторную диаграмму. U = 200 B, R = XL = 10 Ом
- Определить сопротивление шунта для магнитоэлектрического измерительного механизма, номинальный ток которого Iизм.ном = 5 мА и сопротивление rизм = 20 Ом, если шунтирующий множитель р = 6
- Определить сопротивление шунта к амперметру с внутренним сопротивлением 0.016 Ом, если показания прибора нужно увеличить в пять раз.
- Определить сопротивления R0 и Х0 схемы замещения катушки с ферромагнитным сердечником (рис. 8.8) по следующим данным: действующее значение напряжения на катушке 120 В; действующее значение тока 0,5 А; потери мощности в катушке, измеренные ваттметром, 2 Вт; сопротивление обмотки, измеренное мостом постоянного тока, 4 Ом. Полем рассеяния пренебречь.
- Определить сопротивления R0 и Х0 схемы замещения катушки с ферромагнитным сердечником (рис. 8.8) по следующим данным: действующее значение напряжения на катушке 120 В; действующее значение тока 0,5 А; потери мощности в катушке, измеренные ваттметром, 2 Вт; сопротивление обмотки, измеренное мостом постоянного тока, 4 Ом. Полем рассеяния пренебречь.
- Определить сопротивления R и Х цепи, если приложенное напряжение u(t) = 100√2sin(ωt + 90°) A: а) R = 10 Ом, Х = -10 Ом; б) R = 10 Ом, Х = 10 Ом; в) R = 0 Ом, Х = -10 Ом; г) R = ∞, Х = -10 Ом.
- Определить сопротивления R и Х цепи, если приложенное напряжение u(t) = 100√2sin(ωt + 90°) A: а) R = 10 Ом, Х = -10 Ом; б) R = 10 Ом, Х = 10 Ом; в) R = 0 Ом, Х = -10 Ом; г) R = ∞, Х = -10 Ом.
- Определить сопротивление резистора, который нужно включить в цепь ротора ТАД, чтобы начальный пусковой момент, развиваемый двигателем, Mп = 0,8, Mmax = 620 н.м. А также определить ток ротора при этом моменте. Сопротивление r2 = 0,06 Ом, критическое скольжение Sкр = 0,12 ω0=100 рад/с
- Определить сопротивление резисторов R питающей сети симметричного трёхфазного потребителя электрической энергии, фазы которого соединены "звездой". Ёмкостное сопротивление конденсаторов XC=8 Ом, потребляемая активная мощность Р=600 Вт, линейное напряжение Uл=100 В Формат ответа: Х Ед где Х - числовое значение, Ед - единица измерения
- Определить сопротивление резисторов R питающей сети симметричного трёхфазного потребителя электрической энергии, фазы которого соединены "звездой". Ёмкостное сопротивление конденсаторов XC=8 Ом, потребляемая активная мощность Р=600 Вт, линейное напряжение Uл=100 В Формат ответа: Х Ед где Х - числовое значение, Ед - единица измерения
- Определить сопротивление холостого хода Zх и короткого замыкания Zк четырехполюсника 2. Составить матрицу [A] параметров четырехполюсника: а) записывая уравнения в форме А в режимах холостого хода и короткого замыкания б) выражая А-параметры через сопротивления Zх и Zк. 3. Вычислить а) характеристическое сопротивление Zс б) постоянную передачи Г 4. Определить входной ток I1 и активную мощность источника P1; ток I2 и напряжение U2 на нагрузке; мощность нагрузки P2, а также коэффициент полезного действия η при передаче энергии от источника к нагрузке через четырехполюсник: а) при комплексном сопротивлении нагрузки Z2н = r2н + jx2н б) в согласованном режиме 5. Представить заданный симметричный четрырехполюсник в виде каскадного включения Г-образного и одноэлементного четырехполюсников. Вычислить значения А-параметров этих четырехполюсников. Найти значения А-параметров составного четырехполюсника и сравнить их со значениями, найденными в п.2. Вариант 419Дано: L=39 мГн; C=120 мкФ; r1=26 Ом; r2=24 Ом; r2н=32 Ом; x2н=-25 Ом; Um=140 В; ψu1=-30°; ω=120 с-1;
- Определить сопротивление холостого хода Zх и короткого замыкания Zк четырехполюсника 2. Составить матрицу [A] параметров четырехполюсника: а) записывая уравнения в форме А в режимах холостого хода и короткого замыкания б) выражая А-параметры через сопротивления Zх и Zк. 3. Вычислить а) характеристическое сопротивление Zс б) постоянную передачи Г 4. Определить входной ток I1 и активную мощность источника P1; ток I2 и напряжение U2 на нагрузке; мощность нагрузки P2, а также коэффициент полезного действия η при передаче энергии от источника к нагрузке через четырехполюсник: а) при комплексном сопротивлении нагрузки Z2н = r2н + jx2н б) в согласованном режиме 5. Представить заданный симметричный четрырехполюсник в виде каскадного включения Г-образного и одноэлементного четырехполюсников. Вычислить значения А-параметров этих четырехполюсников. Найти значения А-параметров составного четырехполюсника и сравнить их со значениями, найденными в п.2. Вариант 419Дано: L=39 мГн; C=120 мкФ; r1=26 Ом; r2=24 Ом; r2н=32 Ом; x2н=-25 Ом; Um=140 В; ψu1=-30°; ω=120 с-1;
- Определить сопротивление холостого хода Zх и короткого замыкания Zк четырехполюсника 2. Составить матрицу [A] параметров четырехполюсника: а) записывая уравнения в форме А в режимах холостого хода и короткого замыкания б) выражая А-параметры через сопротивления Zх и Zк. 3. Вычислить а) характеристическое сопротивление Zс б) постоянную передачи Г 4. Определить входной ток I1 и активную мощность источника P1; ток I2 и напряжение U2 на нагрузке; мощность нагрузки P2, а также коэффициент полезного действия η при передаче энергии от источника к нагрузке через четырехполюсник: а) при комплексном сопротивлении нагрузки Z2н = r2н + jx2н б) в согласованном режиме 5. Представить заданный симметричный четрырехполюсник в виде каскадного включения Г-образного и одноэлементного четырехполюсников. Вычислить значения А-параметров этих четырехполюсников. Найти значения А-параметров составного четырехполюсника и сравнить их со значениями, найденными в п.2. Вариант 421Дано: L=39 мГн; C=120 мкФ; r1=26 Ом; r2=24 Ом; r2н=32 Ом; x2н=-25 Ом; Um=150 В; ψu1=60°; ω=100 с-1;
- Определить сопротивление холостого хода Zх и короткого замыкания Zк четырехполюсника 2. Составить матрицу [A] параметров четырехполюсника: а) записывая уравнения в форме А в режимах холостого хода и короткого замыкания б) выражая А-параметры через сопротивления Zх и Zк. 3. Вычислить а) характеристическое сопротивление Zс б) постоянную передачи Г 4. Определить входной ток I1 и активную мощность источника P1; ток I2 и напряжение U2 на нагрузке; мощность нагрузки P2, а также коэффициент полезного действия η при передаче энергии от источника к нагрузке через четырехполюсник: а) при комплексном сопротивлении нагрузки Z2н = r2н + jx2н б) в согласованном режиме 5. Представить заданный симметричный четрырехполюсник в виде каскадного включения Г-образного и одноэлементного четырехполюсников. Вычислить значения А-параметров этих четырехполюсников. Найти значения А-параметров составного четырехполюсника и сравнить их со значениями, найденными в п.2. Вариант 421Дано: L=39 мГн; C=120 мкФ; r1=26 Ом; r2=24 Ом; r2н=32 Ом; x2н=-25 Ом; Um=150 В; ψu1=60°; ω=100 с-1;
