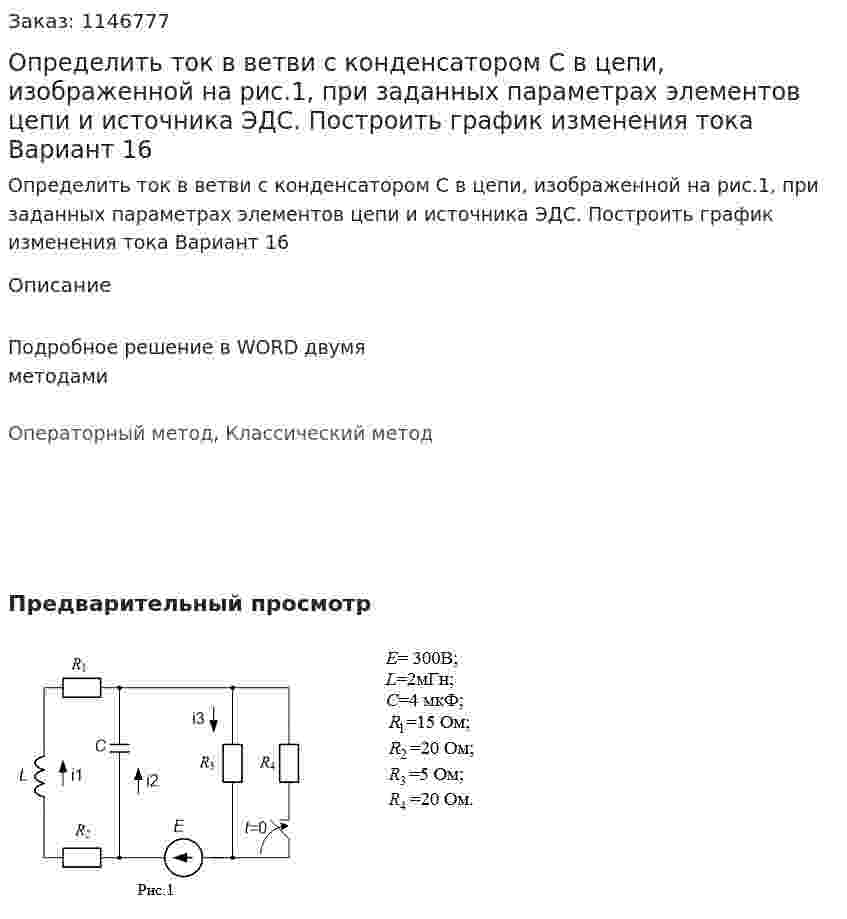

Определить ток в ветви с конденсатором C в цепи, изображенной на рис.1, при заданных параметрах элементов цепи и источника ЭДС. Построить график изменения тока Вариант 16
Определить ток в ветви с конденсатором C в цепи, изображенной на рис.1, при заданных параметрах элементов цепи и источника ЭДС. Построить график изменения тока Вариант 16
Описание
Подробное решение в WORD двумя методами
Операторный метод, Классический метод
- Определить ток в ветви с конденсатором C в цепи, изображенной на рис.1, при заданных параметрах элементов цепи и источника ЭДС. Построить график изменения тока Вариант 16
- Определить ток в ветви с сопротивлением R3, используя законы Кирхгофа, если: E1 = 54 В, E2 = 162 В, R1 = R2 = 9 Ом, R3 = 40 Ом, внутренние сопротивления источников ЭДС r1 = r2 = 1 Ом.
- Определить ток в ветви с сопротивлением R3, используя законы Кирхгофа, если: E1 = 54 В, E2 = 162 В, R1 = R2 = 9 Ом, R3 = 40 Ом, внутренние сопротивления источников ЭДС r1 = r2 = 1 Ом.
- Определить ток в ветвях 1 и 2. Определить показание вольтметра, если Е1 = 150 В, Е2 = 50 В, R2 = R1 = 4 Ом, R3 = R4 = R5 = 3 Ом.
- Определить ток в ветвях 1 и 2. Определить показание вольтметра, если Е1 = 150 В, Е2 = 50 В, R2 = R1 = 4 Ом, R3 = R4 = R5 = 3 Ом.
- Определить ток в катушке, если известны: - материалы сердечников (А и В) магнитопровода; - размеры магнитопровода; - число витков обмоток катушек (w1,w2); - схема соединения катушек (соединены зажимы обмоток катушек); - магнитный поток ф1, который создается намагничивающими силами этих катушек; - ширина воздушного зазора (l0) между сердечниками магнитопровода. Решить эту же задачу при отсутствии воздушного зазора. Сравните результаты расчета и сделайте вывод о влиянии воздушного зазора на величину магнитного потока. Вариант 2 Дано: Магнитный поток ф = 2·10-4 Вб Число витков обмоток: w1 = 200, w2 = 100 Соединены зажимы обмоток w1 и w2: Н-М Материал сердечников: А – литая сталь, В – Э11 Линейные размеры магнитопровода, мм: a = 400, b = 500, c = 10, d = 20, l0 = 0.8
- Определить ток в катушке, если известны: - материалы сердечников (А и В) магнитопровода; - размеры магнитопровода; - число витков обмоток катушек (w1,w2); - схема соединения катушек (соединены зажимы обмоток катушек); - магнитный поток ф1, который создается намагничивающими силами этих катушек; - ширина воздушного зазора (l0) между сердечниками магнитопровода. Решить эту же задачу при отсутствии воздушного зазора. Сравните результаты расчета и сделайте вывод о влиянии воздушного зазора на величину магнитного потока. Вариант 2 Дано: Магнитный поток ф = 2·10-4 Вб Число витков обмоток: w1 = 200, w2 = 100 Соединены зажимы обмоток w1 и w2: Н-М Материал сердечников: А – литая сталь, В – Э11 Линейные размеры магнитопровода, мм: a = 400, b = 500, c = 10, d = 20, l0 = 0.8
- Определить ток базы Iб, ток эмиттера Iэ и напряжение на коллекторе Uк транзистора, а также рассчитать величину резистора Rб, обеспечивающую заданное значение тока коллектора. 2. Рассчитать мощность, рассеиваемую на коллекторе транзистора Rк, а также мощность, потребляемую от источника питания P0. 3. Вычислить модуль коэффициента передачи тока базы транзистора |β(f)| на частоте входного сигнала f. 4. Рассчитать диффузионную емкость эмиттерного перехода C(э диф). 5. Определить модуль входного сопротивления транзистора |Zвх (f)| на заданной частоте f. 6. Рассчитать коэффициент усиления по напряжению KU усилительного каскада на заданной частоте f при условии, что барьерной емкостью коллекторного перехода можно пренебречь, а дифференциальное сопротивление коллекторного перехода много больше Rк. 7. Рассчитать коэффициент усиления KU в области низких частот при f→0 (в этом случае можно пренебречь влиянием диффузионной емкости эмиттерного перехода). 8. Вычислить мощность выходного сигнала Pвых. 9. Получить выражение для коэффициента усиления мощности исследуемого усилительного каскада в области низких частот. Вариант 5
- Определить ток в ветви ab, если известна вольтамперная характеристика Uab(I) активного двухполюсника, а также R = 10 Ом, Е = 50 В
- Определить ток в ветви ab, если известна вольтамперная характеристика Uab(I) активного двухполюсника, а также R = 10 Ом, Е = 50 В
- Определить ток в ветви «ab» методом эквивалентного генератора. ЭДС заданы в Вольтах, сопротивления в Омах.
- Определить ток в ветви «ab» методом эквивалентного генератора. ЭДС заданы в Вольтах, сопротивления в Омах.
- Определить ток в ветви с источников, если ВАХ элементов заданы аналитически: I = 3*U1 мА, I = (3*U2+2) мА, Е = 7 В.
- Определить ток в ветви с источников, если ВАХ элементов заданы аналитически: I = 3*U1 мА, I = (3*U2+2) мА, Е = 7 В.
