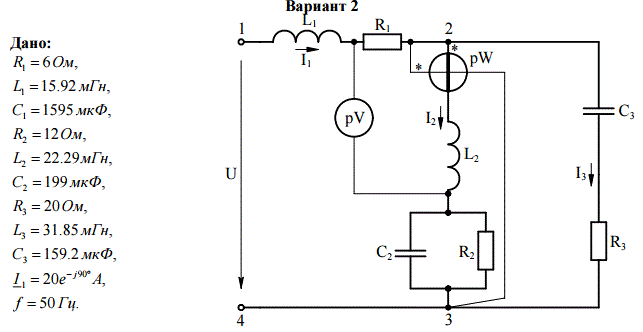

Определить токи и напряжения на всех элементах цепи, проверить правильность расчета по законам Кирхгофа, составить баланс мощностей, записать мгновенные значения токов и напряжений, построить векторную диаграмму токов, совмещенную с топографической диаграммой электрических потенциалов на комплексной плоскости. Определить показания ваттметра и вольтметра двумя способами - расчетом и по векторной диаграмме Вариант 2
Определить токи и напряжения на всех элементах цепи, проверить правильность расчета по законам Кирхгофа, составить баланс мощностей, записать мгновенные значения токов и напряжений, построить векторную диаграмму токов, совмещенную с топографической диаграммой электрических потенциалов на комплексной плоскости. Определить показания ваттметра и вольтметра двумя способами - расчетом и по векторной диаграмме Вариант 2
Описание
Подробное решение
Законы Кирхгофа, Баланс мощностей, Векторная (топографическая) диаграмма
- Определить токи и напряжения на участках цепи Дано: E1 = 120 В, E2 = 80 В, E3 = 60 В R1 = 10 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 6 Ом, R5 = 2 Ом, R6 = 12 Ом
- Определить токи и напряжения на участках цепи Дано: E1 = 120 В, E2 = 80 В, E3 = 60 В R1 = 10 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 6 Ом, R5 = 2 Ом, R6 = 12 Ом
- Определить токи и напряжения, построить векторную диаграмму, составить баланс мощности. Вариант 10 Дано: Ù = 12 В, Z1 = 3 Ом, Z2 = -j2 Ом, Z3 = 2 Ом Определить I3̀
- Определить токи и напряжения, построить векторную диаграмму, составить баланс мощности. Вариант 10 Дано: Ù = 12 В, Z1 = 3 Ом, Z2 = -j2 Ом, Z3 = 2 Ом Определить I3̀
- Определить токи и напряжения, построить векторную диаграмму, составить баланс мощности. Вариант 15 Дано: Ù = 30 В, Z1 = j4 Ом, Z2 = j4 Ом, Z3 = 1 Ом Определить I3̀
- Определить токи и напряжения, построить векторную диаграмму, составить баланс мощности. Вариант 15 Дано: Ù = 30 В, Z1 = j4 Ом, Z2 = j4 Ом, Z3 = 1 Ом Определить I3̀
- Определить токи и напряжения, построить векторную диаграмму, составить баланс мощности. Вариант 1 Дано: Ù = 10 В, Z1 = j1 Ом, Z2 = 2 Ом, Z3 = j3 Ом Определить I2̀
- Определить токи и напряжения каждого участка цепи постоянного тока, изображенной на рисунке 1, приняв метод преобразования звезды сопротивлений в эквивалентный треугольник сопротивлений. Составьте баланс мощностей. Данные для расчета приведены в таблице 9. Вариант 1
- Определить токи и напряжения каждого участка цепи постоянного тока, изображенной на рисунке 1, приняв метод преобразования звезды сопротивлений в эквивалентный треугольник сопротивлений. Составьте баланс мощностей. Данные для расчета приведены в таблице 9. Вариант 1
- Определить токи и напряжения каждого участка цепи постоянного тока, изображенной на рисунке 2, приняв метод преобразования треугольника сопротивлений в эквивалентную звезду. Составьте баланс мощностей. Данные для расчета приведены в таблице 10.Вариант 1
- Определить токи и напряжения каждого участка цепи постоянного тока, изображенной на рисунке 2, приняв метод преобразования треугольника сопротивлений в эквивалентную звезду. Составьте баланс мощностей. Данные для расчета приведены в таблице 10.Вариант 1
- Определить токи и напряжения между узлами в цепи, если известно, что R1 = 8 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 4 Ом, R5 = 2 Ом, R6 = 2 Ом, R7 = 3 Ом. I5 = 10 А
- Определить токи и напряжения между узлами в цепи, если известно, что R1 = 8 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 4 Ом, R5 = 2 Ом, R6 = 2 Ом, R7 = 3 Ом. I5 = 10 А
- Определить токи и напряжения на всех элементах цепи, проверить правильность расчета по законам Кирхгофа, составить баланс мощностей, записать мгновенные значения токов и напряжений, построить векторную диаграмму токов, совмещенную с топографической диаграммой электрических потенциалов на комплексной плоскости. Определить показания ваттметра и вольтметра двумя способами - расчетом и по векторной диаграмме Вариант 2
