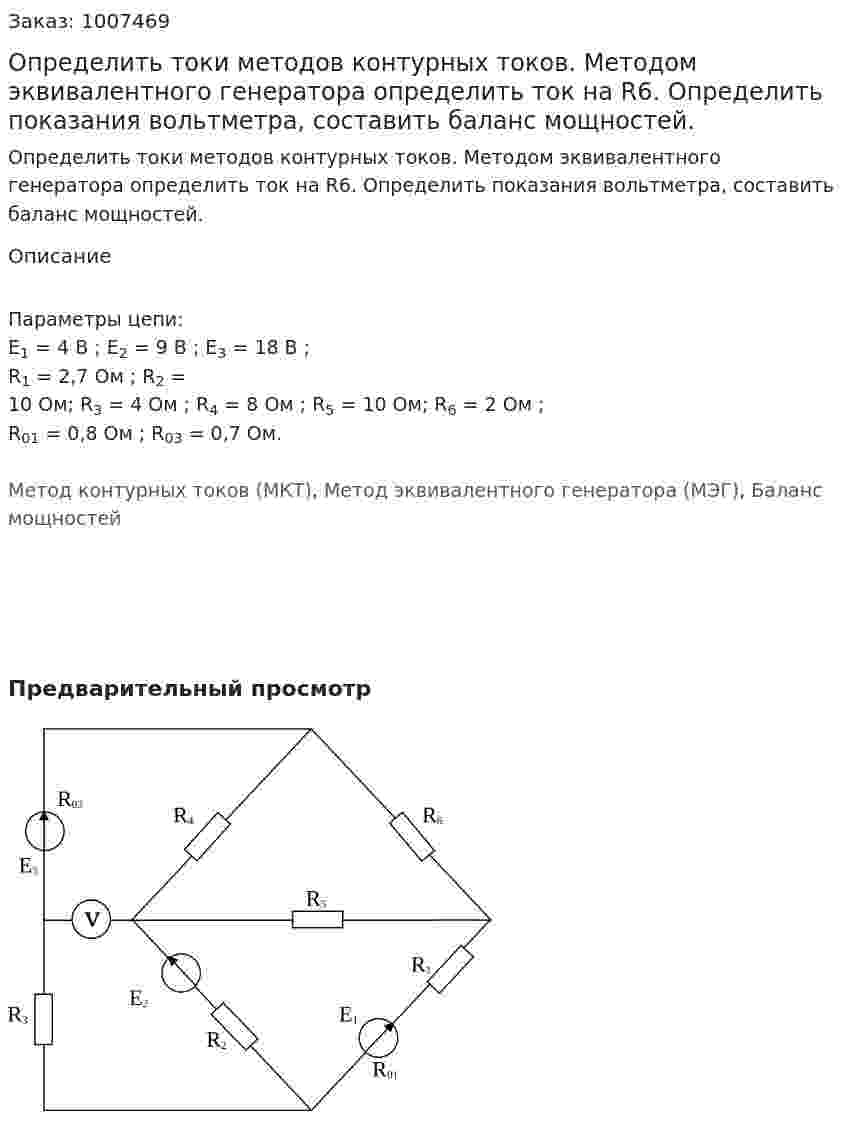

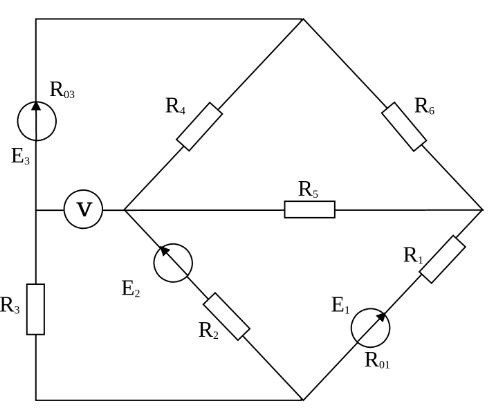

Определить токи методов контурных токов. Методом эквивалентного генератора определить ток на R6. Определить показания вольтметра, составить баланс мощностей.

Параметры цепи:
E₁ = 4 В ; E₂ = 9 В ; E₃ = 18 В ;
R₁ = 2,7 Ом ; R₂ = 10 Ом; R₃ = 4 Ом ; R₄ = 8 Ом ; R₅ = 10 Ом; R₆ = 2 Ом ;
R₀₁ = 0,8 Ом ; R₀₃ = 0,7 Ом.

Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей

Предварительный просмотр
