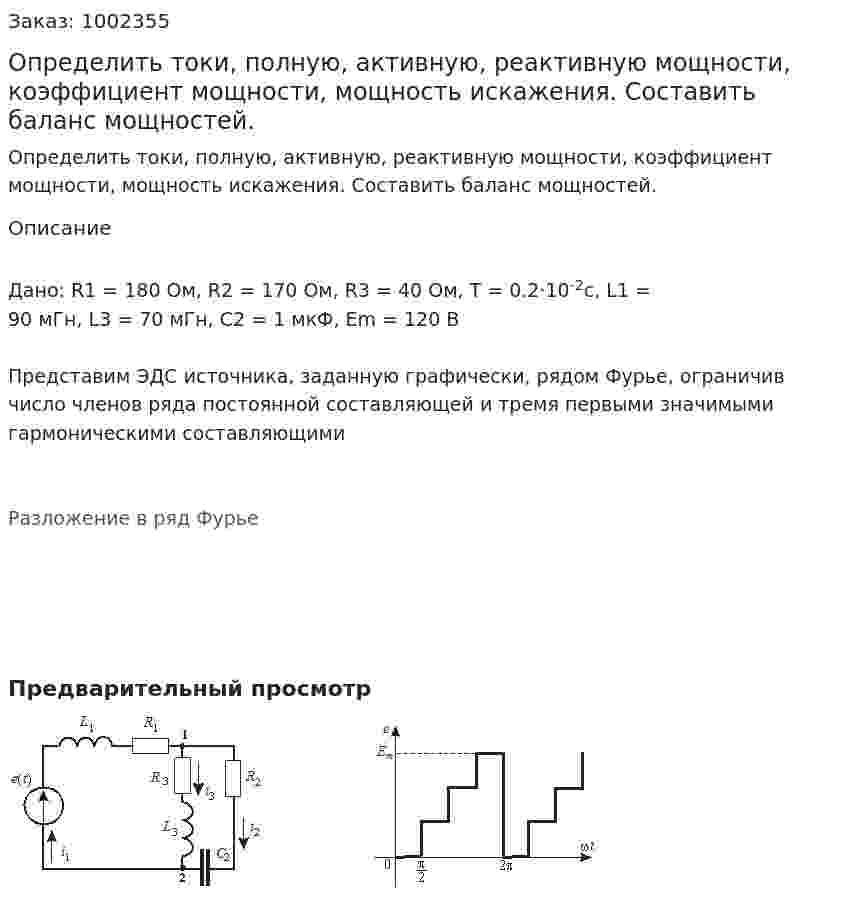

Определить токи, полную, активную, реактивную мощности, коэффициент мощности, мощность искажения. Составить баланс мощностей.
Определить токи, полную, активную, реактивную мощности, коэффициент мощности, мощность искажения. Составить баланс мощностей.
Описание
Дано: R1 = 180 Ом, R2 = 170 Ом, R3 = 40 Ом, T = 0.2·10-2c, L1 = 90 мГн, L3 = 70 мГн, C2 = 1 мкФ, Em = 120 В

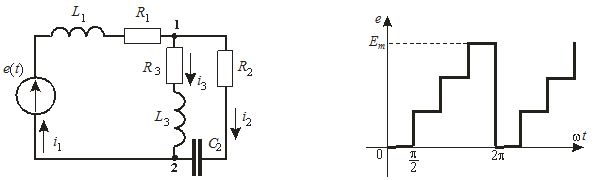

Представим ЭДС источника, заданную графически, рядом Фурье, ограничив число членов ряда постоянной составляющей и тремя первыми значимыми гармоническими составляющими
Разложение в ряд Фурье
- Определить токи, полную, активную, реактивную мощности, коэффициент мощности, мощность искажения. Составить баланс мощностей.
- Определить: токи, протекающие через все элементы (IE1, … IE4, IR1, …, IR6) и указать направления. Проверить баланс мощностей. Определить напряжение между точками «з» и «а».
- Определить: токи, протекающие через все элементы (IE1, … IE4, IR1, …, IR6) и указать направления. Проверить баланс мощностей. Определить напряжение между точками «з» и «а».
- Определить токи транзистора IБ , IК , IЭ и напряжения на его зажимах относительно общей шины UБ , UК , UЭ для схемы.
- Определить токи трехфазного приемника, соединенного звездой, если известно значение фазного напряжения симметричного генератора и сопротивления фаз приемника (табл. 1.1). Сопротивление нейтрального провода ZN 0 (или ZN , по указанию преподавателя). Построить топографическую диаграмму напряжений и векторную диаграмму токов. Вариант 1 (звезда с нулевым проводом) Uф = 50 В Za = 2+j4 Ом, Zb = 4-j3 Ом, Zc = 3-j1 Ом
- Определить токи трехфазного приемника, соединенного звездой, если известно значение фазного напряжения симметричного генератора и сопротивления фаз приемника (табл. 1.1). Сопротивление нейтрального провода ZN 0 (или ZN , по указанию преподавателя). Построить топографическую диаграмму напряжений и векторную диаграмму токов. Вариант 1 (звезда с нулевым проводом) Uф = 50 В Za = 2+j4 Ом, Zb = 4-j3 Ом, Zc = 3-j1 Ом
- Определить токи цепи (подробное решение в общем виде - можно подставлять любые значения)
- Определить токи, напряжения на участках цепи и эквивалентное сопротивление схемы, согласно исходным данным в таблице. Вариант 2 Дано: Рисунок 18 R1 = 7 Ом, R2 = 1 Ом, R3 = 3 Ом, R4 = 12 Ом, R5 = 1 Ом, R6 = 12 Ом, R7 = 10 Ом I = 20 А
- Определить ток и напряжения цепи, построить векторную диаграмму. Какое из приведенных выражений не может иметь места, если R= 10 Ом, XL=XC = 20 Ом, U = 100 В 1. Uab = 100 В 2. UR = 0 3. Ic = 5 A 4. IL = 5 А 5. I = 10 A
- Определить ток и напряжения цепи, построить векторную диаграмму. Какое из приведенных выражений не может иметь места, если R= 10 Ом, XL=XC = 20 Ом, U = 100 В 1. Uab = 100 В 2. UR = 0 3. Ic = 5 A 4. IL = 5 А 5. I = 10 A
- Определить : токи, падения напряжения на всех участках цепи с помощью метода законов Кирхгофа и методом контурных токов. Составить баланс мощностей. Вариант 2
- Определить : токи, падения напряжения на всех участках цепи с помощью метода законов Кирхгофа и методом контурных токов. Составить баланс мощностей. Вариант 2
- Определить токи по ветвям цепи, используя метод напряжения между двумя узлами, если E1 = E2 = 50 В; E3 = 100 В; G1 = G2 = G3 = G4 = 0.5 См.
- Определить токи по ветвям цепи, используя метод напряжения между двумя узлами, если E1 = E2 = 50 В; E3 = 100 В; G1 = G2 = G3 = G4 = 0.5 См.
