Ирина Эланс
Заказ: 1156018

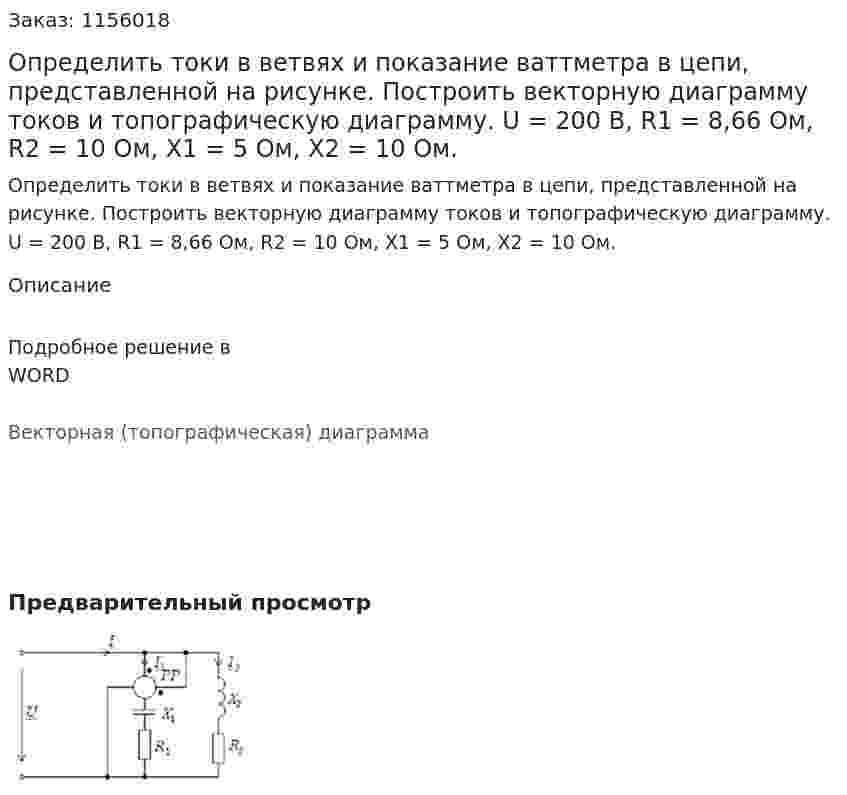

Определить токи в ветвях и показание ваттметра в цепи, представленной на рисунке. Построить векторную диаграмму токов и топографическую диаграмму. U = 200 В, R1 = 8,66 Ом, R2 = 10 Ом, Х1 = 5 Ом, Х2 = 10 Ом.
Определить токи в ветвях и показание ваттметра в цепи, представленной на рисунке. Построить векторную диаграмму токов и топографическую диаграмму. U = 200 В, R1 = 8,66 Ом, R2 = 10 Ом, Х1 = 5 Ом, Х2 = 10 Ом.
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
