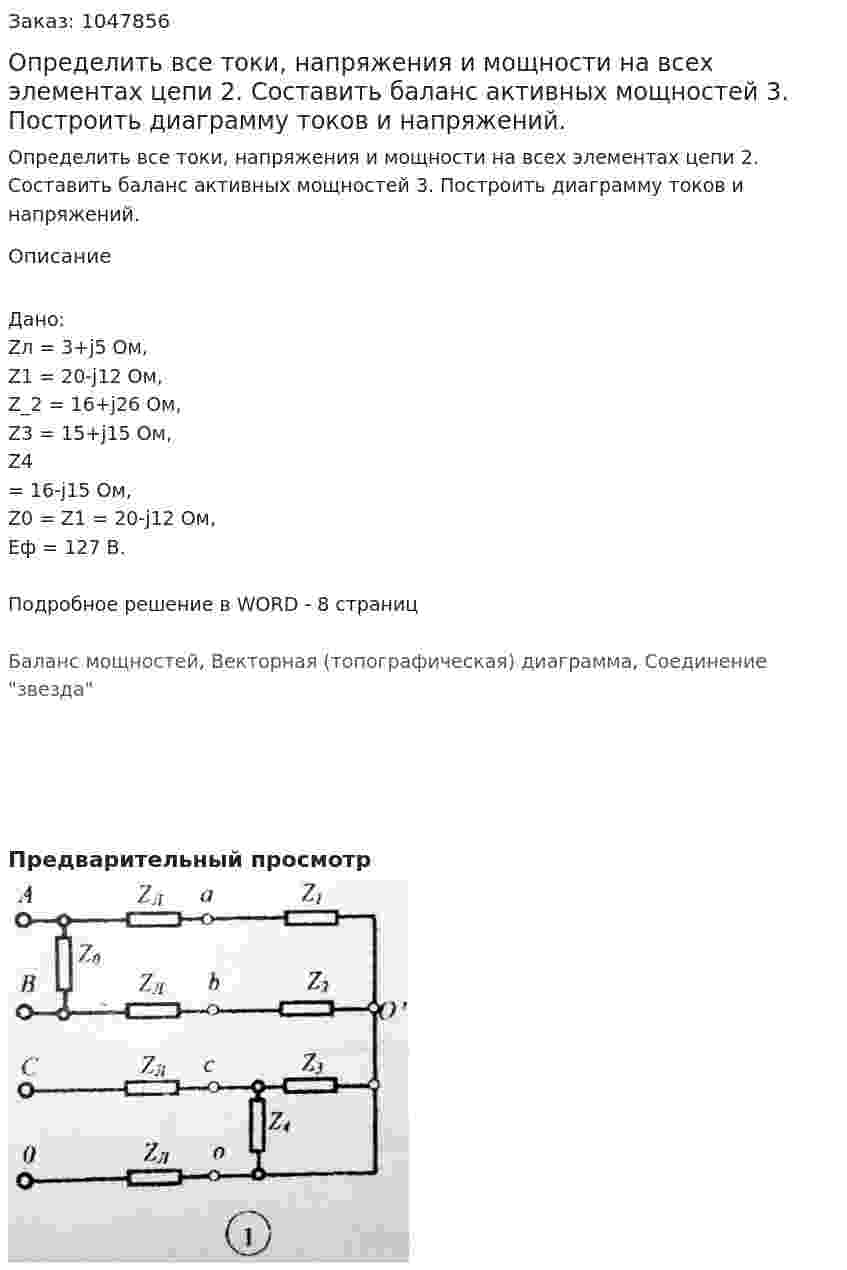

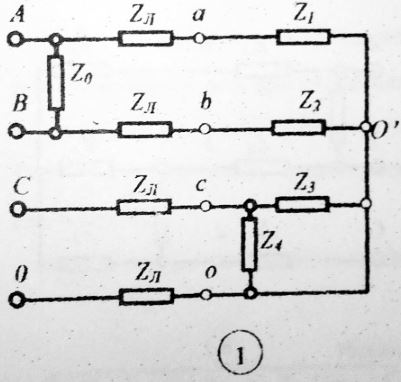

Определить все токи, напряжения и мощности на всех элементах цепи 2. Составить баланс активных мощностей 3. Построить диаграмму токов и напряжений.
Определить все токи, напряжения и мощности на всех элементах цепи 2. Составить баланс активных мощностей 3. Построить диаграмму токов и напряжений.
Описание
Дано:
Zл = 3+j5 Ом,
Z1 = 20-j12 Ом,
Z_2 = 16+j26 Ом,
Z3 = 15+j15 Ом,
Z4 = 16-j15 Ом,
Z0 = Z1 = 20-j12 Ом,
Еф = 127 В.
Подробное решение в WORD - 8 страниц
Баланс мощностей, Векторная (топографическая) диаграмма, Соединение "звезда"
- Определить все токи, напряжения и мощности на всех элементах цепи 2. Составить баланс активных мощностей 3. Построить диаграмму токов и напряжений.
- Определить все токи электрической схемы, если R1 = 0,2 Ом, R2 = 0,4 Ом, R3 = 7 Ом, R4 = 5 Ом, R5 = 5 Ом, Е1 = 20 В, Е2 = 1,1 В.
- Определить все токи электрической схемы, если R1 = 0,2 Ом, R2 = 0,4 Ом, R3 = 7 Ом, R4 = 5 Ом, R5 = 5 Ом, Е1 = 20 В, Е2 = 1,1 В.
- Определить вторичные параметры линии: • волновое сопротивление Zв • коэффициент распространения волны γ 2. Рассчитать напряжение U1 и ток I1 в начале линии 3. Рассчитать активную и полную мощности в начале и конце линии 4. Определить коэффициент полезного действия линии 5. Для линии без потерь (при R0 = G0 = 0) с активной нагрузкой (принять равной модулю сопротивления нагрузки Zн) определить: • фазовую скорость (ν) и длину электромагнитной волны (λ) • напряжение U1 в начале линии • ток I1 в начале линии 6. Для линии без потерь рассчитать и построить зависимости распределения напряжения U=f(x) и тока I=f(x) вдоль линии в функции координаты x, отсчитываемой от конца линии
- Определить вторичные параметры линии: • волновое сопротивление Zв • коэффициент распространения волны γ 2. Рассчитать напряжение U1 и ток I1 в начале линии 3. Рассчитать активную и полную мощности в начале и конце линии 4. Определить коэффициент полезного действия линии 5. Для линии без потерь (при R0 = G0 = 0) с активной нагрузкой (принять равной модулю сопротивления нагрузки Zн) определить: • фазовую скорость (ν) и длину электромагнитной волны (λ) • напряжение U1 в начале линии • ток I1 в начале линии 6. Для линии без потерь рассчитать и построить зависимости распределения напряжения U=f(x) и тока I=f(x) вдоль линии в функции координаты x, отсчитываемой от конца линии
- Определить вторичные параметры линии: • волновое сопротивление Zв • коэффициент распространения волны γ 2. Рассчитать напряжение U1 и ток I1 в начале линии 3. Рассчитать активную и полную мощности в начале и конце линии 4. Определить коэффициент полезного действия линии 5. Для линии без потерь (при R0 = G0 = 0) с активной нагрузкой (принять равной модулю сопротивления нагрузки Zн) определить: • фазовую скорость (ν) и длину электромагнитной волны (λ) • напряжение U1 в начале линии • ток I1 в начале линии 6. Для линии без потерь рассчитать и построить зависимости распределения напряжения U=f(x) и тока I=f(x) вдоль линии в функции координаты x, отсчитываемой от конца линии
- Определить вторичные параметры линии: • волновое сопротивление Zв • коэффициент распространения волны γ 2. Рассчитать напряжение U1 и ток I1 в начале линии 3. Рассчитать активную и полную мощности в начале и конце линии 4. Определить коэффициент полезного действия линии 5. Для линии без потерь (при R0 = G0 = 0) с активной нагрузкой (принять равной модулю сопротивления нагрузки Zн) определить: • фазовую скорость (ν) и длину электромагнитной волны (λ) • напряжение U1 в начале линии • ток I1 в начале линии 6. Для линии без потерь рассчитать и построить зависимости распределения напряжения U=f(x) и тока I=f(x) вдоль линии в функции координаты x, отсчитываемой от конца линии
- Определить все токи методом наложения. Сопротивления всех резисторов одинаковы R = 12 Ом. e` = 360 В, e`` = 120 В, J = 18 A (нумерация источников слева направо)
- Определить все токи, напряжение U, построить топографическую диаграмму.
- Определить все токи, напряжение U, построить топографическую диаграмму.
- Определить все токи, напряжения и мощности на всех элементах цепи. 2. Определить мощность всей цепи по показаниям двух или трёх ваттметров, подключенных непосредственно к зажимам генератора. 3. Построить векторную диаграмму токов и топографическую векторную диаграмму напряжений. 4. Разложить аналитически и графически полученную систему токов генератора на симметричные составляющие. Вариант 23
- Определить все токи, напряжения и мощности на всех элементах цепи. 2. Определить мощность всей цепи по показаниям двух или трёх ваттметров, подключенных непосредственно к зажимам генератора. 3. Построить векторную диаграмму токов и топографическую векторную диаграмму напряжений. 4. Разложить аналитически и графически полученную систему токов генератора на симметричные составляющие. Вариант 23
- Определить все токи, напряжения и мощности на всех элементах цепи. 2. Определить мощность всей цепи по показаниям двух или трёх ваттметров, подключенных непосредственно к зажимам генератора. 3. Построить векторную диаграмму токов и топографическую векторную диаграмму напряжений. 4. Разложить аналитически и графически полученную систему токов генератора на симметричные составляющие. Вариант 24
- Определить все токи, напряжения и мощности на всех элементах цепи. 2. Определить мощность всей цепи по показаниям двух или трёх ваттметров, подключенных непосредственно к зажимам генератора. 3. Построить векторную диаграмму токов и топографическую векторную диаграмму напряжений. 4. Разложить аналитически и графически полученную систему токов генератора на симметричные составляющие. Вариант 24
