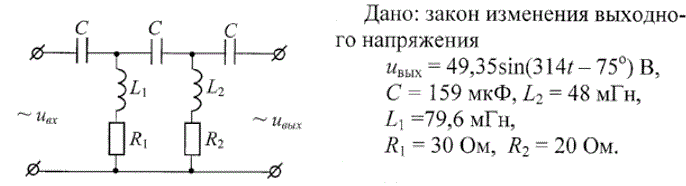

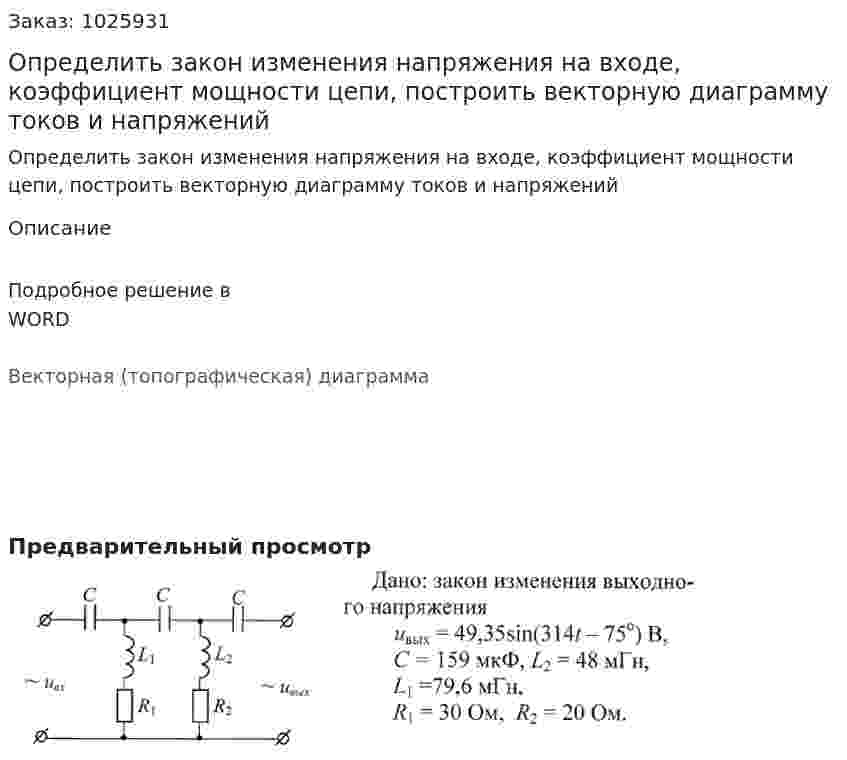

Определить закон изменения напряжения на входе, коэффициент мощности цепи, построить векторную диаграмму токов и напряжений
Определить закон изменения напряжения на входе, коэффициент мощности цепи, построить векторную диаграмму токов и напряжений
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Определить закон изменения напряжения на входе, коэффициент мощности цепи, построить векторную диаграмму токов и напряжений
- Определить закон изменения напряжения на емкости и тока через индуктивность при размыкании ключа iL(t)-? uC(t)-?
- Определить закон изменения напряжения на емкости и тока через индуктивность при размыкании ключа iL(t)-? uC(t)-?
- Определить закон изменения напряжения на емкости классическим методомВариант 13Дано: E=50 В; R1=100 Ом; R2=50 Ом; C=20 мкФ;
- Определить закон изменения напряжения на емкости классическим методомВариант 13Дано: E=50 В; R1=100 Ом; R2=50 Ом; C=20 мкФ;
- Определить закон изменения напряжения на емкости классическим методом. Построить график. Ключ размыкается 2. Смоделировать процесс в программе TINA, сравнить результаты. 3. Определить переходную характеристику операторным методом (убрать источники, оставив их внутреннее сопротивление, ключ заменить источником единичного ступенчатого напряжения) 4. Проверить результаты п.3 моделированием.
- Определить закон изменения напряжения на емкости классическим методом. Построить график. Ключ размыкается 2. Смоделировать процесс в программе TINA, сравнить результаты. 3. Определить переходную характеристику операторным методом (убрать источники, оставив их внутреннее сопротивление, ключ заменить источником единичного ступенчатого напряжения) 4. Проверить результаты п.3 моделированием.
- Определить закон изменения во времени указанной в таблице величины (тока или напряжения). Задачу следует решать двумя методами: классическим и операторным. На основании полученного аналитического выражения требуется построить график изменения искомой величины в функции времени в интервале от t = 0 до t = 3/|p|min, где |p|min – меньший по модулю корень характеристического уравнения) Дано: Е = 50 В, L = 1 мГн, C = 1500 мкФ R1 = 2 Ом, R2 = 13 Ом, R3 = 5 Ом, R4 =0 Определить IL(t)
- Определить закон изменения заданной величины. Вариант 3 Дано: определить i3(t) (классическим и операторным методами) Е = 100 В, L1 = 1 мГн, C1 = 10 мкФ, R1 = 1 Ом, R2 = 3 Ом Рисунок 3.19
- Определить закон изменения заданной величины. Вариант 3 Дано: определить i3(t) (классическим и операторным методами) Е = 100 В, L1 = 1 мГн, C1 = 10 мкФ, R1 = 1 Ом, R2 = 3 Ом Рисунок 3.19
- Определить закон изменения заданной величины. Вариант 75 Дано: определить uC1(t) (классическим и операторным методами)Е = 100 В, L1 = 1 мГн, C1 = 10 мкФ, R1 = 13 Ом, R2 = 7 Ом, R3 = 4 Ом Рисунок 3.12
- Определить закон изменения заданной величины. Вариант 75 Дано: определить uC1(t) (классическим и операторным методами)Е = 100 В, L1 = 1 мГн, C1 = 10 мкФ, R1 = 13 Ом, R2 = 7 Ом, R3 = 4 Ом Рисунок 3.12
- Определить закон изменения напряжений на реактивных элементах, токов через индуктивность, ключ и тока i1. Решение двумя методами - классическим и операторным.
- Определить закон изменения напряжений на реактивных элементах, токов через индуктивность, ключ и тока i1. Решение двумя методами - классическим и операторным.
