Заказ: 1029548

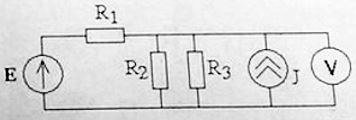

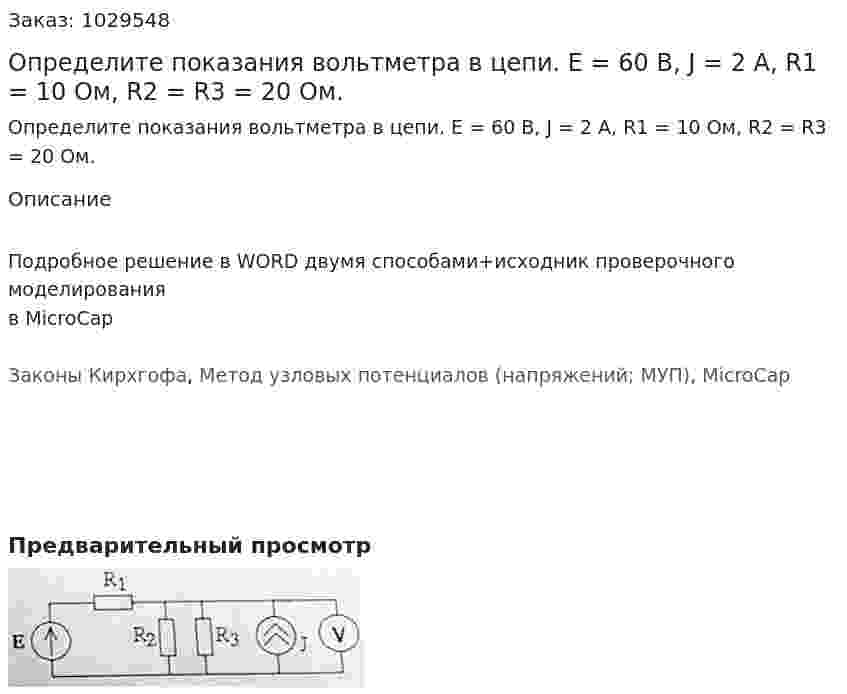

Определите показания вольтметра в цепи. Е = 60 В, J = 2 A, R1 = 10 Ом, R2 = R3 = 20 Ом.
Определите показания вольтметра в цепи. Е = 60 В, J = 2 A, R1 = 10 Ом, R2 = R3 = 20 Ом.
Описание
Подробное решение в WORD двумя способами+исходник проверочного моделирования в MicroCap
Законы Кирхгофа, Метод узловых потенциалов (напряжений; МУП), MicroCap
